简易结构三通式球阀三维结构设计

这款简易结构的三通式球阀，主要面向民用给排水、小型化工支路输送、暖通循环管路等对成本控制要求较高、工况压力不超过1.6MPa的流体输送场景，可实现管路中流体的换向、分流与通断控制，相比传统两通球阀能减少管路中阀门的布设数量，简化管路排布逻辑，降低支路连接的泄漏风险。

从实际用途来看，该球阀可适配清水、低浓度弱酸弱碱溶液、常温润滑油等无硬质颗粒杂质的流体介质，在小型家装水路改造、小型设备冷却循环回路、农用灌溉支路分流等场景中，无需额外加装转接接头即可完成三个方向的管路连通，通过阀芯的转动切换不同的连通通路，既可以实现单路进双路出的分流作业，也可以完成双路进单路出的合流输送，还能通过调整阀芯角度调节不同通路的流量分配比例，适配多样化的管路输送需求。

在功能特性设计上，这款球阀采用了对称式的三通阀体结构，内部的球形阀芯做了中空流道设计，流道直径与阀体接口通径保持一致，全开状态下流道无明显缩径，能大幅降低流体通过时的阻力损失，减少输送过程中的能耗。阀芯与阀体的接触部位预留了密封件安装槽，可适配柔性密封材料填充，保证阀门在关闭状态下的密封性能，避免介质内漏；阀体的三个连接端采用了统一的接口尺寸设计，可适配同规格的螺纹连接或法兰连接方式，安装时无需区分方向，降低现场安装的操作难度。

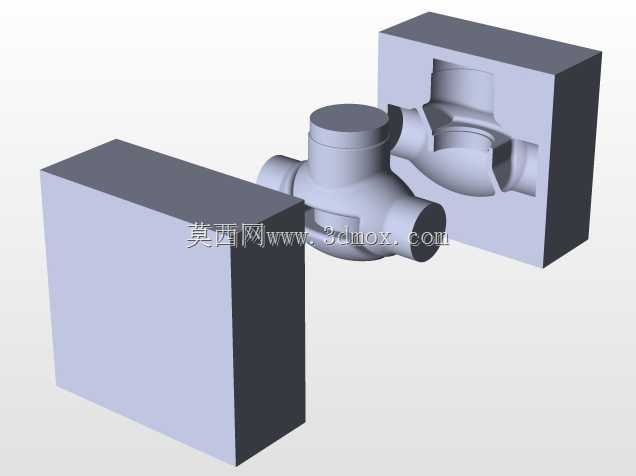

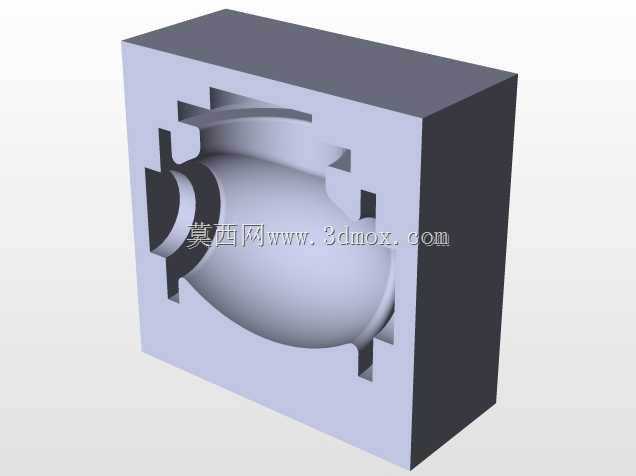

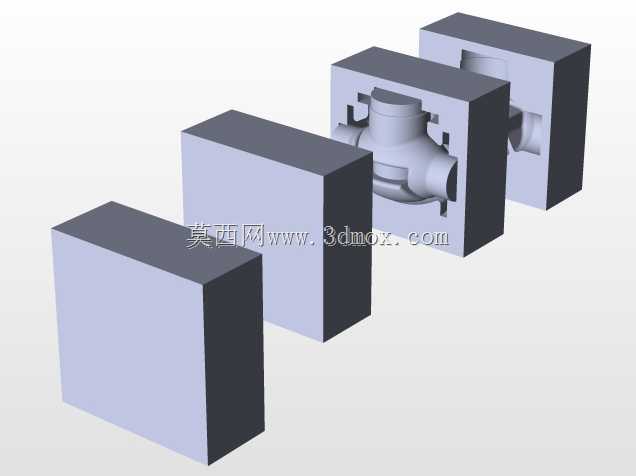

设计思路上，这款球阀优先考虑了结构的易加工性与装配便捷性，整体零件数量少，阀体采用对称分型结构，可通过普通模具铸造成型后做简单的机加工即可达到尺寸要求，阀芯采用标准球形毛坯加工流道与密封面，无需复杂的定制工装即可完成生产，能有效压缩生产制造成本。同时结构做了简化设计，去掉了传统球阀上复杂的定位锁止结构，仅通过阀杆与阀芯的卡接配合实现转动传动，日常维护时仅需拆开阀盖即可更换密封件与阀芯，无需整体更换阀门，降低后期运维成本。

在外形尺寸与安装边界上，这款球阀的整体外形采用紧凑化设计，三个接口的轴线处于同一平面且互成120度夹角，阀体的最大外轮廓尺寸控制在接口通径的3.2倍以内，安装时所需的操作空间更小，适合在管路排布密集、安装空间局促的场景中使用。接口的连接尺寸符合通用管路配件的标准规范，可直接与同规格的标准管路配件对接，无需定制转接零件；阀杆的操作端采用标准的方头结构，可适配普通手柄、气动执行器等多种驱动部件，既可以手动操作，也可根据需求加装驱动装置实现远程自动控制，安装时仅需保证三个接口与对应管路同轴对齐，预留出手柄或驱动装置的转动空间即可完成布设，无需额外预留过多的检修操作空间。
