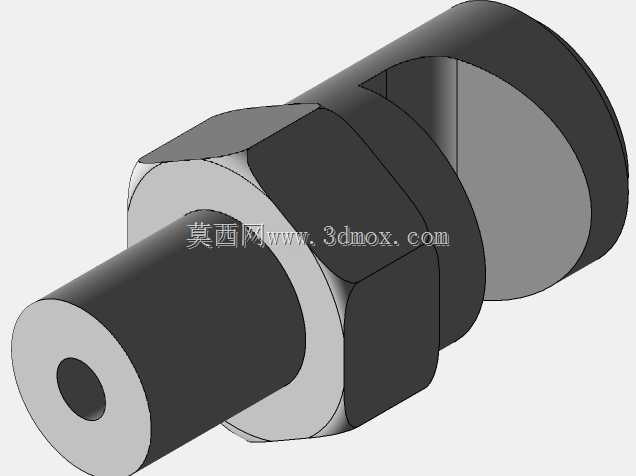

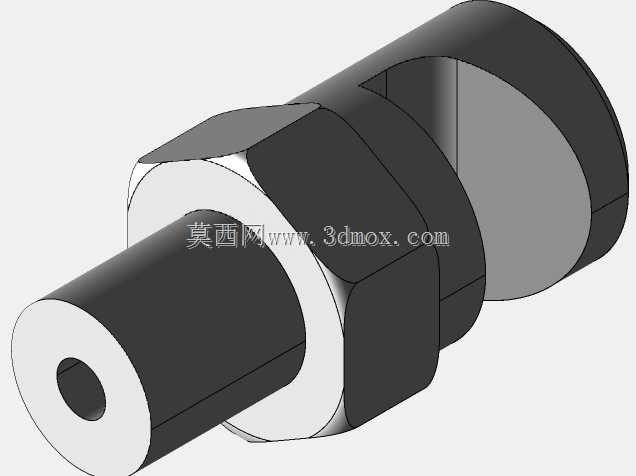

不锈钢广角溢流射流喷嘴结构设计

这款广角溢流射流喷嘴，是工业喷淋系统中常用的流体执行终端部件，主要应用在工业清洗、表面处理、降尘抑尘、化工喷淋塔布液、农业灌溉雾化、消防冷却等多个场景中。在工业清洗产线里，它可以安装在输送架两侧，对经过的金属工件表面进行全覆盖冲洗，去除加工残留的铁屑与切削液；在化工废气处理的喷淋塔内，这类喷嘴能够将循环吸收液均匀打散成宽幅液幕，提升气液接触的面积，强化废气中有害成分的吸收效率；在露天堆场的降尘系统中，它可以喷射出广角扇形水幕，覆盖更大的扬尘扩散区域，有效抑制粉尘飘散。

从功能特性来看，这款喷嘴采用侧向开缝的溢流结构设计，流体从底部外螺纹接口进入腔体后，经过内部流道的导流，从顶部的侧向狭缝处喷出，能够形成83到138度的宽幅扇形喷射面，相比普通直射喷嘴，单只喷嘴的覆盖范围提升三倍以上，在同等覆盖要求下可以减少喷嘴布置数量，降低管路系统的整体成本。喷嘴主体采用不锈钢材质加工，具备优秀的耐锈蚀、耐磨损性能，可以适配弱酸弱碱的工作流体，在潮湿、有轻微腐蚀的工况下也能长期稳定工作，不易出现流道结垢堵塞的问题，3.3mm的喷口通径能够适配多数常规供水供液压力工况，在0.2到0.8MPa的工作压力下都能保持稳定的喷射形态，不会出现液流分叉、雾化不均的问题。

在设计思路上，这款喷嘴优先考虑了安装的通用性与喷射的均匀性，底部采用标准外螺纹连接结构，能够直接匹配市面上通用的内螺纹管路接头，不需要额外定制转接件，安装时只需要将螺纹端旋入对应管路接口，调整好喷射角度即可完成固定。整体外形采用阶梯式柱体结构，中部设计有六角拧动位，安装时可以使用普通扳手直接施力，不需要专用工装，大幅降低现场安装的操作难度。喷嘴的整体高度控制在合理范围内，安装后突出管路的长度较短，不会在狭窄的安装空间内与其他部件产生干涉，侧向开缝的喷射方向与六角拧动位的平面保持固定角度，安装时可以通过六角面的朝向快速判断喷射方向，提升现场安装调试的效率。内部流道采用平滑过渡的曲面设计，没有直角转折结构，流体在腔体内流动时阻力更小，压力损失更低，同时也减少了流体中杂质在流道内滞留堆积的可能，降低日常维护的频次。
