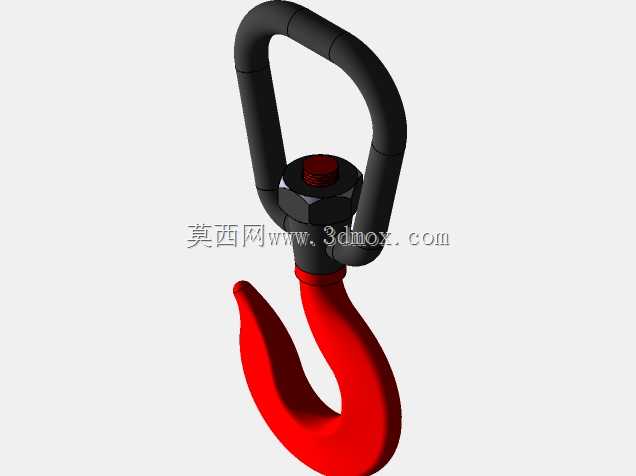

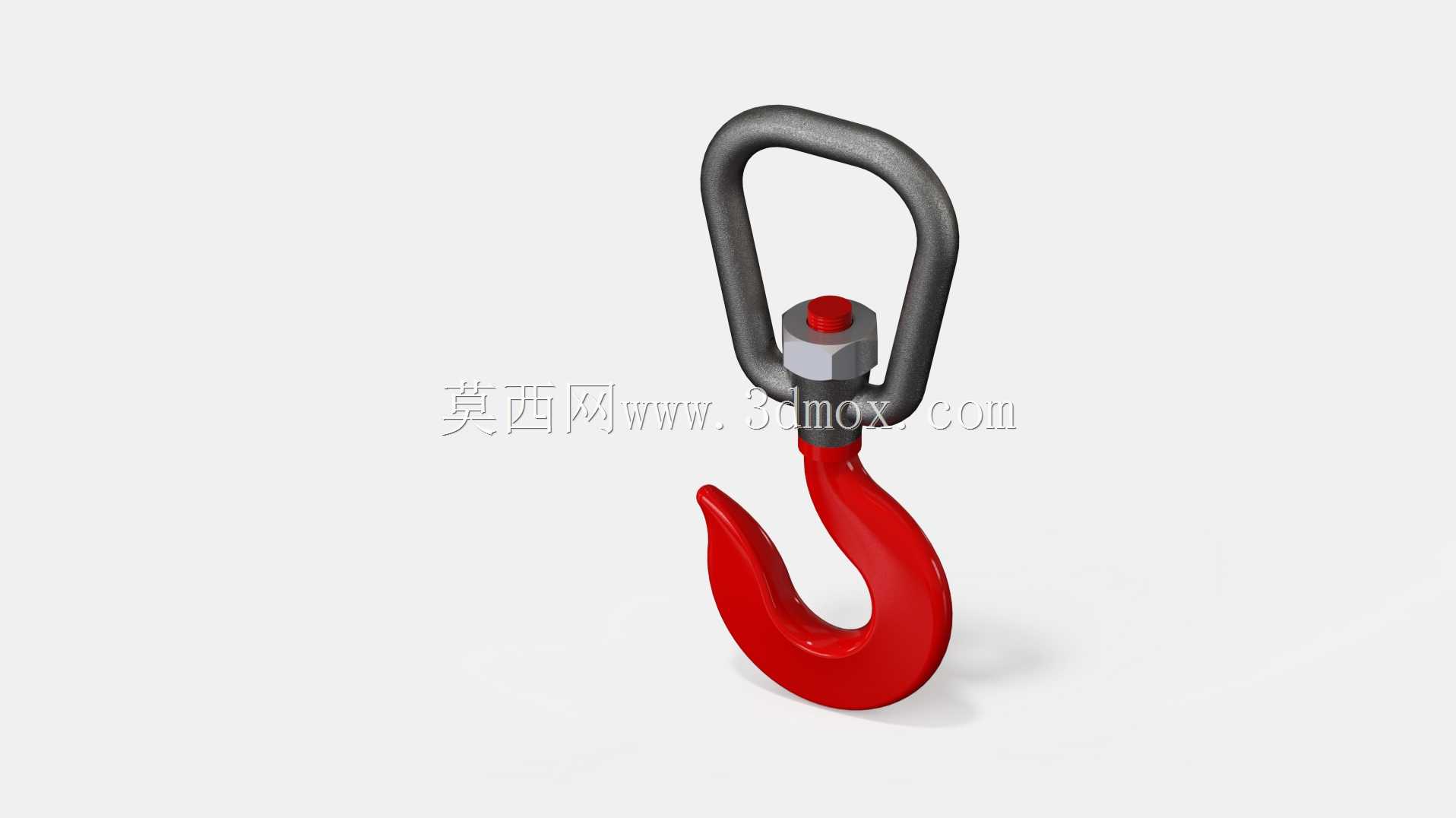

6吨承载工业起重吊钩结构设计

这款6吨级起重吊钩是起重作业场景中核心的吊载衔接部件，广泛应用在车间重型工件转运、仓储货场装卸、基建施工物料吊装、港口轻型货物起吊等各类需要垂直起吊作业的场景中，作为起重设备与被吊载荷之间的核心传力构件，承担着载荷传递、吊点衔接、防脱保障的核心作用，是起重作业环节里直接关系作业安全与吊装效率的关键部件。

从功能特性来看，该吊钩额定承载能力为6吨，适配多数中小吨位的起重作业需求，上部采用封闭环形吊环结构，能够直接与起重机的起升钢丝绳末端吊具、起重葫芦的下吊钩座或者吊装横梁的吊点实现快速衔接，环形结构无应力集中的尖角设计，在受拉时能够将载荷均匀分散到环体整个截面，避免局部应力过大引发的结构失效风险。吊环与钩体之间采用带锁紧螺母的销轴连接结构，既保证了钩体可以在水平方向360度自由旋转，方便作业人员调整被吊物的朝向，适配不同吊装角度的作业需求，又通过顶部的锁紧防松结构，避免销轴在作业过程中出现窜动、脱落的风险，连接部位的轴肩与螺母配合面做了贴合度优化，在受冲击载荷时能够保证接触面受力均匀，不会出现局部压溃的问题。下部钩体采用经典的宽钩腔设计，钩尖部位做了圆弧过渡处理，既能够方便吊装带、卸扣、钢丝绳索具的快速挂取，又能避免尖锐棱角对索具造成割伤，延长配套索具的使用寿命，钩身的曲面弧度经过受力优化，在满载状态下钩身的应力分布均匀，最大应力点控制在材料许用应力的安全区间内，保证长期重载使用下不会出现塑性变形。

从设计思路来看，整个吊钩遵循起重吊具的安全设计规范，在结构上优先保障承载可靠性，吊环采用整根圆钢弯制对接的工艺设计思路，对接部位设置在吊环顶部受拉应力最小的位置，避免焊缝处于高应力区影响结构强度；钩体与吊环的连接销轴采用阶梯轴设计，轴径变化处做了圆角过渡，减少应力集中，同时预留了润滑注油的结构空间，方便后期维护时加注润滑脂，降低旋转部位的磨损，延长部件使用寿命。外形与安装边界上，吊环的内孔尺寸适配常规规格的起重卸扣与葫芦吊钩连接尺寸，不需要额外加工转接件就可以直接配套使用，钩体的开口尺寸能够容纳多根吊装带或者大规格卸扣的挂接需求，整体结构紧凑，在保证6吨承载能力的前提下控制了自身重量，降低起重作业的额外载荷消耗，旋转部位的间隙控制合理，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致吊载时出现大幅晃动，提升吊装作业的平稳性。
