剪叉式重型摩托车液压升降维修台

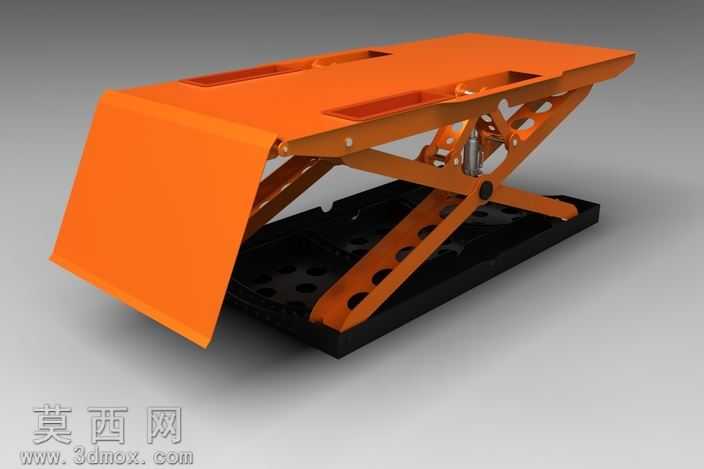

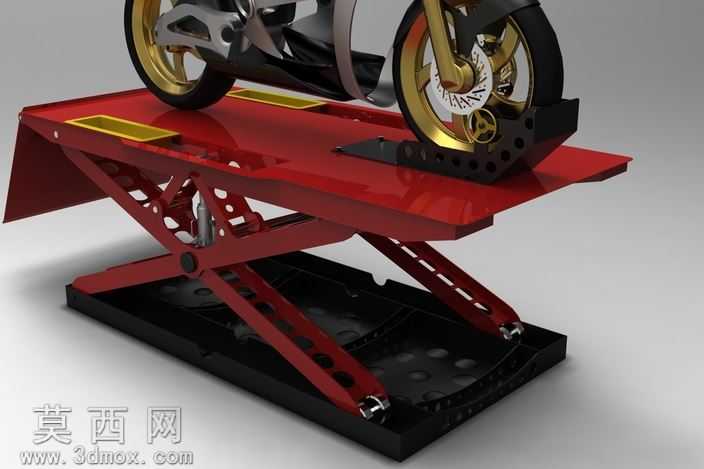

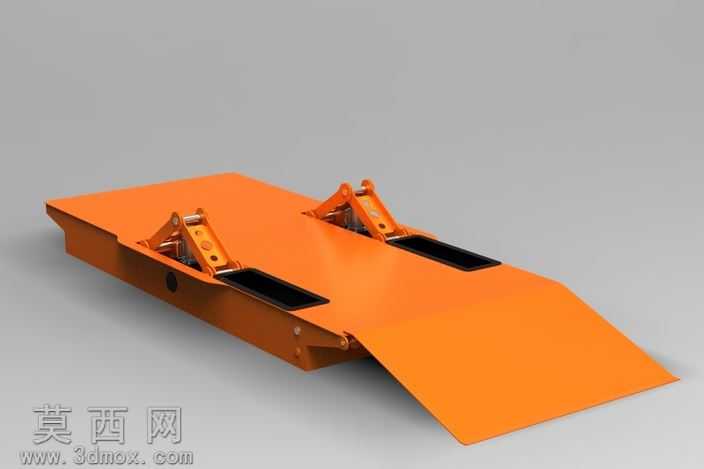

本作品为车间维修用剪叉式重型升降台三维模型，建模过程严格遵循钣金加工工艺逻辑，采用自顶向下的设计思路完成整体结构搭建。首先完成底部承载底座的建模，底座采用带减重孔的钣金冲压结构设计，在保证整体结构刚性的前提下，通过阵列排布的圆形通孔降低整体自重，同时为底部液压组件预留充足的安装定位空间，底座边缘设置折弯翻边结构，提升底座抗形变能力，避免长期承重出现结构变形。中部剪叉支撑臂采用对称式双组剪叉结构设计，支撑臂本体通过长圆形减重孔优化结构重量，铰接位置采用同轴销轴定位结构，建模时严格控制铰接副的配合间隙，保证剪叉臂开合过程无卡滞、无结构干涉，剪叉臂与底座、顶部台面的连接位置均设置加强筋结构，分散承重时的应力集中点，避免局部应力过大导致结构断裂。顶部承载台面采用防滑钣金结构，台面设置两条内嵌式定位凹槽，用于固定待维修车辆的轮胎位置，防止举升过程中车辆移位，台面前端延伸出斜坡式导板结构，导板与台面采用铰接连接，非使用状态可向上翻折收纳，使用时放下即可方便车辆推行上台面，导板表面做防滑纹理处理，提升推行过程的安全性。驱动部分采用隐藏式液压油缸设计，油缸安装于底座中部与剪叉臂的驱动铰接点之间，建模时还原了油缸的缸筒、活塞杆、密封端盖等细节结构，液压管路的排布沿剪叉臂内侧走线，避免升降过程中管路被挤压磨损。材质渲染方面，整体外露钣金结构采用高饱和度橙色哑光金属漆材质，模拟车间设备常用的工业防护漆面效果，漆面添加细微的颗粒质感还原真实喷涂工艺，底部底座采用黑色磨砂耐磨材质，模拟防滑喷塑的表面处理效果，铰接销轴采用亮面镀铬金属材质，液压油缸缸筒采用银灰色金属质感，不同材质的区分清晰还原设备的真实工艺处理。模型整体结构完整，所有运动部件均按照实际运动逻辑设置配合关系，可直观演示升降台从最低位到最高举升位的完整运动过程，各钣金件的折弯参数、壁厚设置均符合实际数控等离子切割、钣金折弯的加工要求，可直接用于生产加工的结构参考，也可作为车间布局、维修场景搭建的素材使用。
