通用电气J85轴流式压缩机结构设计

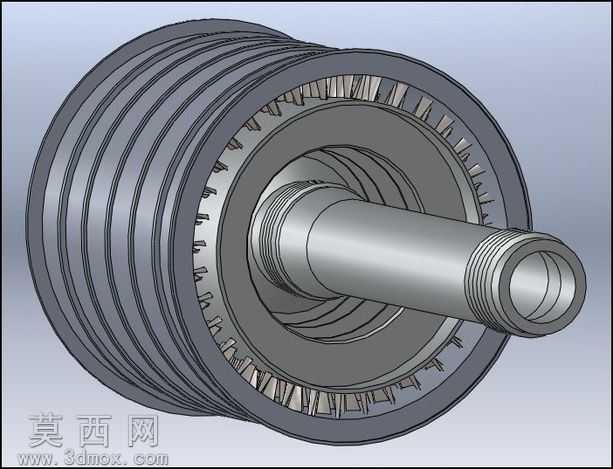

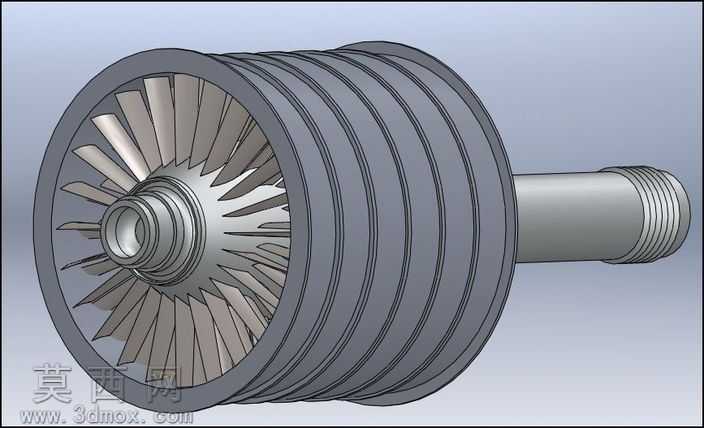

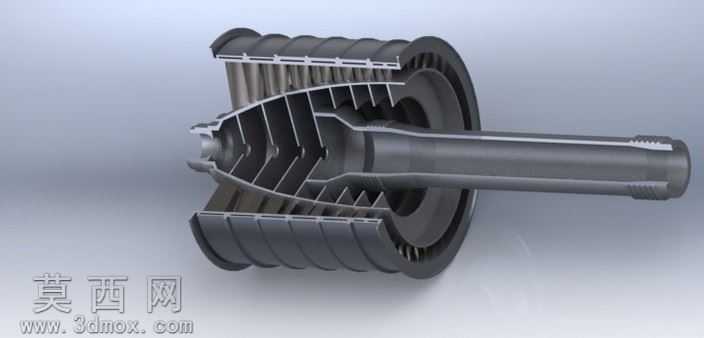

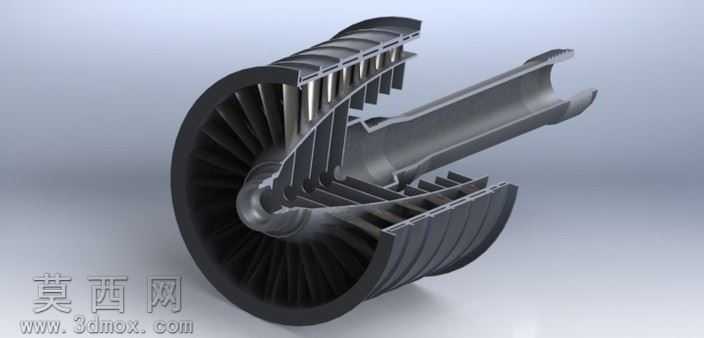

本作品为通用电气J85轴流式压缩机的剖面结构三维建模成果，建模过程围绕轴流压气机的真实气动布局与机械结构展开，首先依据公开的J85发动机压气机结构参数，梳理多级轴流压气机的级间排布逻辑，确定转子叶片、静子叶片、轮盘、机匣、轴系等核心部件的尺寸比例与装配关系。建模阶段采用参数化草图驱动特征生成的方式，针对压气机叶片的复杂翼型截面，通过多截面放样构建符合气动外形的叶身曲面，保证叶片前缘后掠角、叶型扭转角沿叶高的变化规律与真实结构一致；轮盘部分采用回转特征结合榫槽切削的方式，还原叶片与轮盘的榫接装配结构，清晰展现多级转子的级间密封、轮盘减重孔等细节结构。机匣部分采用剖视建模思路，保留半侧完整机匣结构的同时，对另一侧做剖切处理，直观展示内部静子叶片的排布、静子与机匣的连接结构，以及转子与静子之间的轴向间隙设计。材质渲染阶段，针对不同部件匹配对应工业材质：叶片与轮盘赋予高温合金材质，调整金属粗糙度与反射参数，还原航空发动机金属构件的哑光金属质感；机匣部分采用高温合金加表面涂层的复合材质，区分内外壁的材质差异；轴系部件赋予高强度结构钢材质，通过光影调整突出轴身的台阶结构与连接法兰细节。整体装配严格遵循轴流压气机的同轴度要求，各级转子与静子沿轴向依次排布，进气道、压气机级、排气段的流道连续顺滑，清晰展现轴流式压缩机通过多级转子做功、静子整流逐步提升空气压力的工作原理。设计过程中重点还原了J85压气机的紧凑式结构特征，在有限的轴向长度内布置多级压气级，兼顾结构强度与气动效率，剖视视角的设计能够让观者清晰观察到压气机内部的气流通道走向、叶片排列规律以及核心承力部件的布局，完整呈现这款经典小型航空发动机压气机的结构特点。
