离心式压缩机三元叶轮三维结构设计

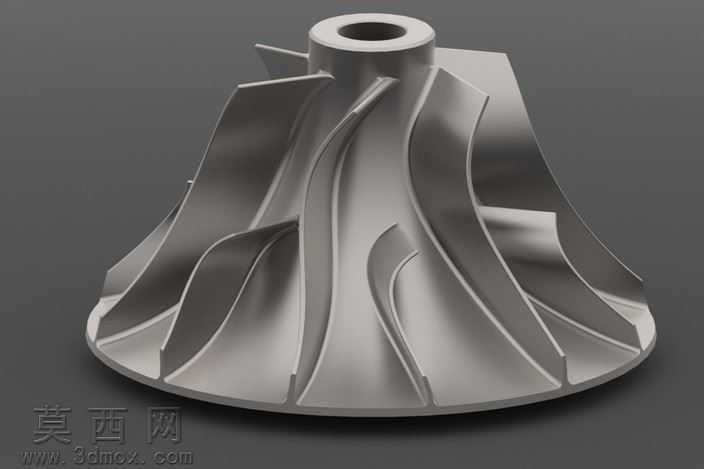

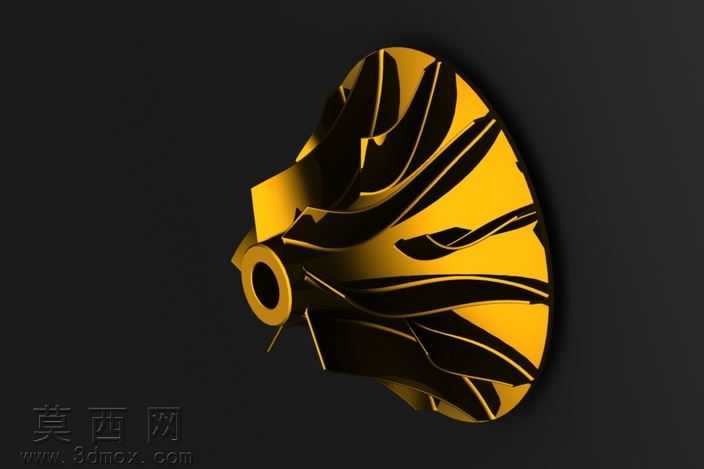

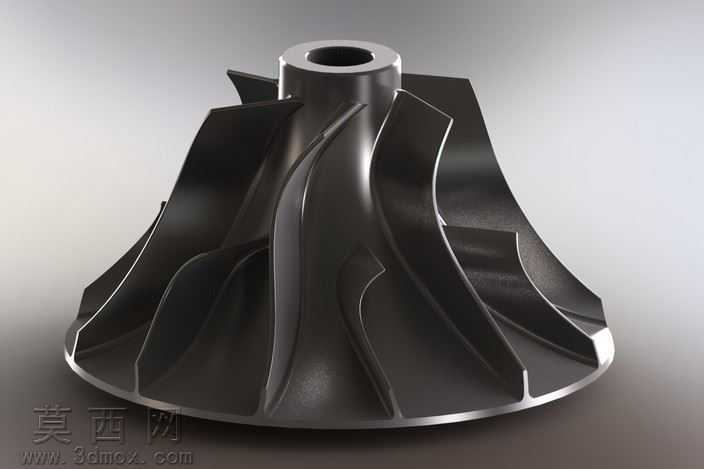

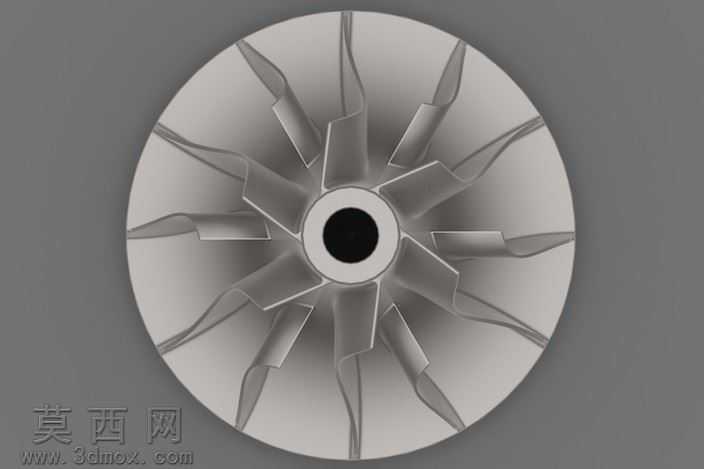

本作品为离心式压缩机核心转动部件三元叶轮的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循流体机械转子部件的设计规范与气动性能要求。建模初始阶段先梳理叶轮的核心设计参数：确定轮盘的锥面倾角、轮盖的弧形流道轮廓、叶片的进口安装角与出口后弯角度，先通过草绘绘制轮盘的回转截面轮廓，经回转特征生成叶轮的基体结构，保证中心安装孔的同轴度公差与端面的平面度要求，为后续装配定位提供精准基准。叶片建模采用曲面扫掠与边界混合结合的方式，依据三元流动理论设计的叶片型线，分别绘制叶片在不同流道截面的轮廓线，通过曲面拟合生成大叶片与分流小叶片的光滑曲面，保证叶片压力面与吸力面的曲率连续，避免流道内出现气流分离的结构拐点；随后对叶片曲面进行加厚处理，严格控制叶片从进口到出口的厚度渐变规律，进口处做小圆角钝化处理降低气流冲击损失，出口处保证厚度均匀满足气动出口速度要求。完成单个叶片建模后，通过圆周阵列命令按照设计的叶片数量均匀排布，阵列过程严格校验每个叶片的角度公差，保证相邻叶片间的流道宽度一致，避免因阵列偏差导致的气动性能不均。建模后期对轮盘与叶片的衔接位置做光滑圆角过渡处理，消除应力集中的直角结构，提升转子部件的结构强度，满足高转速工况下的离心力承载要求。渲染阶段采用金属质感的工程材质，模拟锻造铝合金或不锈钢的表面质感，添加哑光金属反射效果，通过多角度布光突出叶片的曲面弧度与流道的空间结构，清晰展示叶轮的整体构型与细节特征。整个建模过程兼顾气动性能要求与结构力学性能，所有特征均采用参数化驱动，可根据不同工况的压比、流量需求快速调整叶片角度、流道宽度等核心参数，适配不同功率等级的压缩机、涡轮增压器或汽轮机设备的设计需求，模型结构完整无破面，可直接用于后续的气动仿真分析、有限元强度校核以及数控加工编程环节。
