GE90涡扇航空发动机三维数字模型

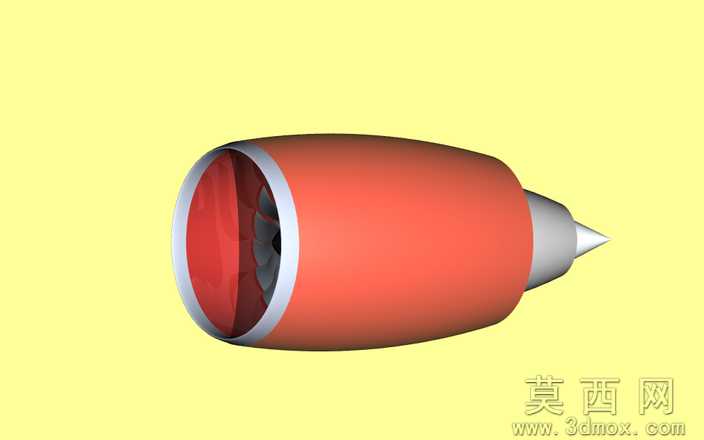

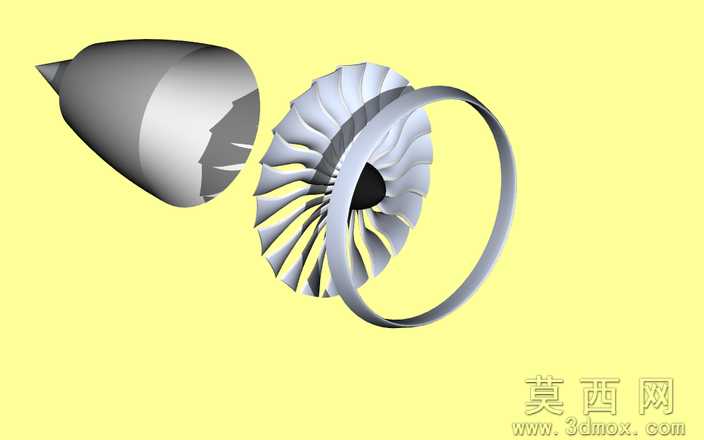

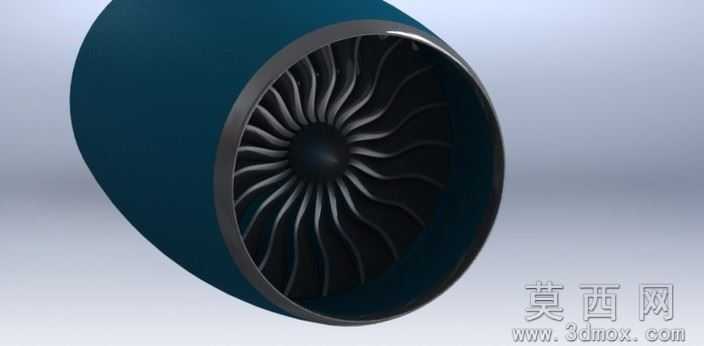

本模型为通用电气GE90大涵道比涡扇航空发动机的高精度三维数字模型，完整还原了该型航空动力装置的核心结构与外观特征。建模流程遵循航空发动机正向设计逻辑，首先依据GE90系列发动机的公开工程参数完成整体轮廓的草绘布局，依次完成进气道唇口、大直径风扇叶片、增压级、核心机机匣、排气喷管、尾锥等核心部件的特征建模，针对风扇叶片部分专门采用扫描变形特征完成叶型的曲面构建，精准还原了宽弦空心风扇叶片的气动外形，同时完整复刻了发动机吊蓝、排气塞等附属安装结构，覆盖GE90-110B1与GE90-115B等子型号的结构特征。参数设计阶段严格对标真实GE90发动机的尺寸比例，涵道比、风扇直径、机匣壁厚等关键参数均参考公开工程资料设定，各部件间的装配约束完全匹配实际发动机的装配逻辑，转动部件与静子部件间预留了符合工程规范的间隙，可实现风扇转子的转动模拟。渲染材质方面，机匣主体采用航空专用蓝色哑光烤漆材质，金属部件根据功能区分材质：进气道唇口采用抛光航空铝合金材质，风扇叶片采用高强度钛合金磨砂金属材质，尾锥采用耐高温合金金属材质，标识部分采用丝网印刷质感的贴花材质，整体渲染效果还原了现役民航配装GE90发动机的真实外观质感。结构原理上完整呈现大涵道比涡扇发动机的气路布局，外涵道与内涵道的流道结构清晰可辨，可直观展示大涵道比发动机通过外涵道产生主要推力的工作原理，吊耳等安装结构的位置也符合波音777机型的发动机挂载设计逻辑。软件兼容层面，模型基于SolidWorks2011版本构建，同时提供STEP、IGES通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，还提供STL格式可直接用于3D打印验证。研发教学应用层面，该模型可作为航空航天类专业的航空发动机构造教学教具，帮助学生直观理解大涵道比涡扇发动机的结构组成，也可作为民航维修培训的辅助演示模型，同时也能为航空爱好者的动力系统科普、航空类文创产品设计提供精准的三维数字参考，还可用于虚拟仿真场景中的民航客机动力系统搭建。
