三片式卡箍连接手动球阀结构设计

这款三片式手动球阀主要应用于食品加工、生物医药、精细化工、民用给排水等对管路清洁度、拆装便捷性有较高要求的流体输送场景，核心作用是在管路系统中实现介质通断控制，相比普通螺纹或法兰连接球阀，卡箍式快装结构无需反复拧动多组螺栓，即可完成阀门与管路的对接、拆卸，大幅降低管路检修、内部清洁的作业耗时，尤其适配需要定期拆洗管路避免介质残留的生产工况。

从功能特性来看，该球阀采用直通式流道设计，介质流经阀体时无明显折角与缩径，流阻系数远低于同口径截止阀、闸阀，可有效降低管路输送的动力损耗；阀座采用密封面全包覆结构，关闭状态下可实现零泄漏截断，适配水、气体、轻度腐蚀性流体等多种介质的输送控制；操作端采用加长扁平手柄，操作人员无需额外辅助工具，仅需扳动手柄旋转90度即可完成全开与全关状态的切换，手柄上自带的定位结构可清晰反馈阀门当前启闭状态，避免误操作引发的生产事故。

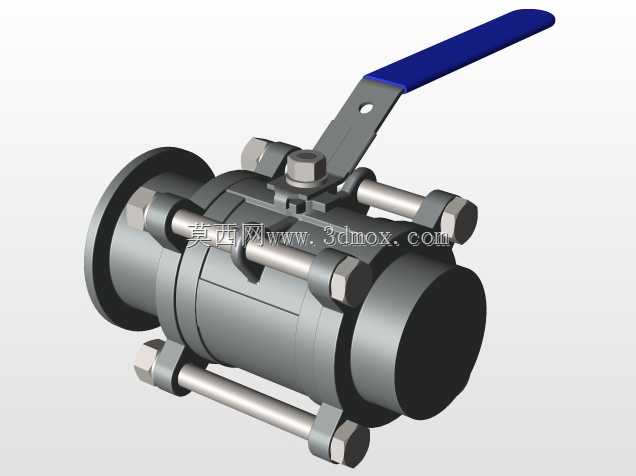

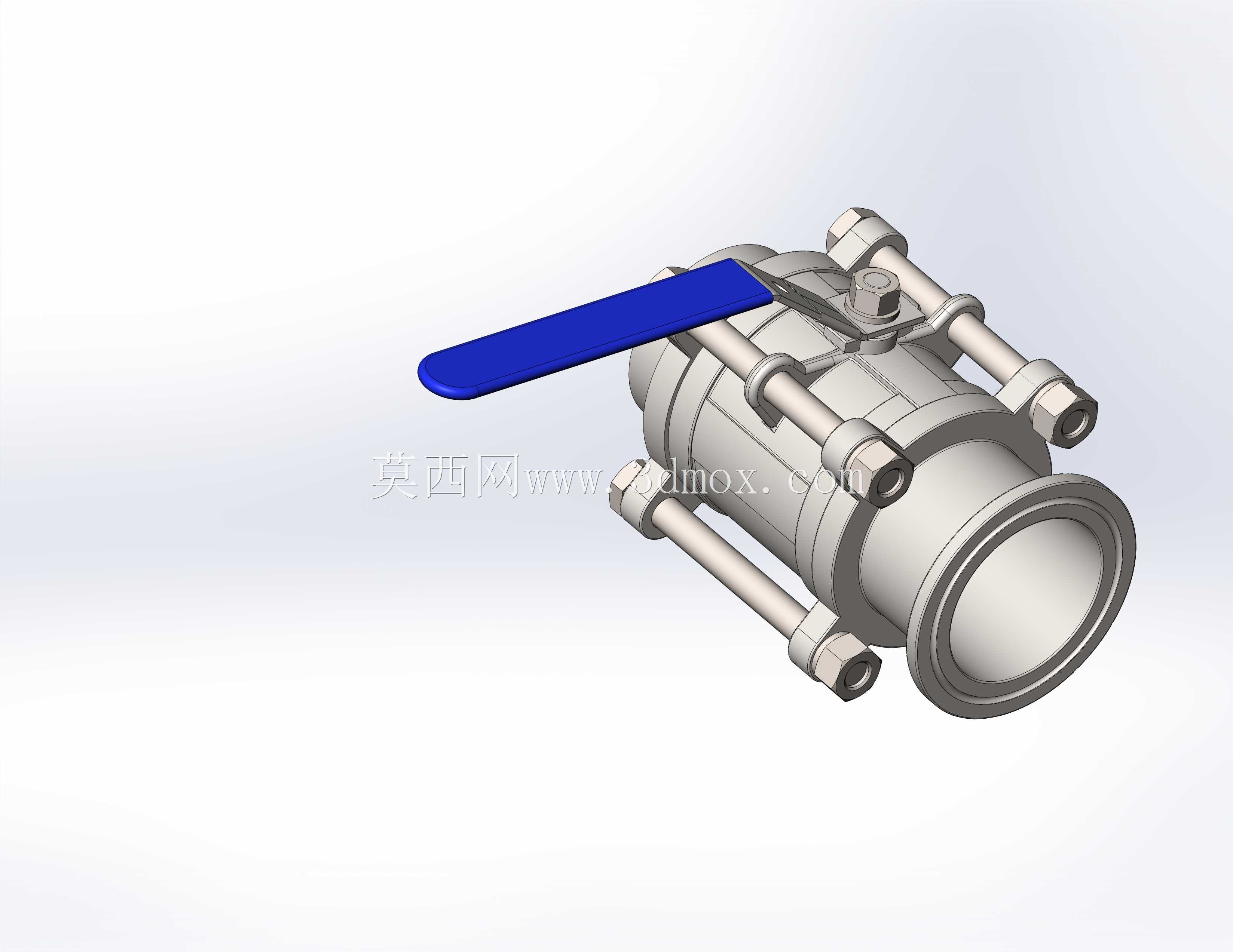

在设计思路上，这款球阀采用三片式阀体组合结构，将整体阀体拆分为中间阀体与两侧端盖三个独立部件，通过四根对称布置的长螺栓完成整体锁紧，这种结构一方面降低了复杂内腔的加工难度，可在中间阀体上直接完成球体安装腔、密封槽的高精度加工，另一方面当阀座、球体等易损件出现磨损时，无需将整个阀门从管路上完全拆下，仅需松开连接螺栓即可取出内部组件完成更换，大幅降低后期维护成本。阀体两端采用标准卡箍连接接口，接口尺寸匹配行业通用快装卡箍规格，可直接与同口径的卫生级管路、设备端口对接，无需额外加工转换接头。

从安装边界来看，该球阀整体结构紧凑，手柄处于全开状态时沿管路轴向无额外突出尺寸，仅在垂直管路方向预留手柄扳动所需的操作空间，可适配安装空间局促的管路布局；阀体连接螺栓采用对称分布设计，安装时无需调整阀门朝向即可完成紧固，卡箍连接端自带定位台阶，对接时可自动保证管路与阀门的同轴度，避免安装错位引发的密封泄漏问题；整体重量较轻，安装时无需额外设置承重支撑结构，仅依靠管路卡箍的夹紧力即可完成固定，大幅降低现场安装的作业难度。
