汽车传动轴用卡丹万向十字节结构

卡丹十字结构也就是常说的万向十字节，是汽车传动系统中承担变角度动力传递的核心部件，主要应用在前置后驱、四驱车型的传动轴衔接位置，也广泛用于工程机械、农用设备的非同轴动力传输场景，解决动力输出端与输入端存在轴线夹角、运行中相对位置持续变动时的扭矩传递问题，避免传动系统因角度偏差出现卡滞、扭矩损耗甚至部件断裂的故障。

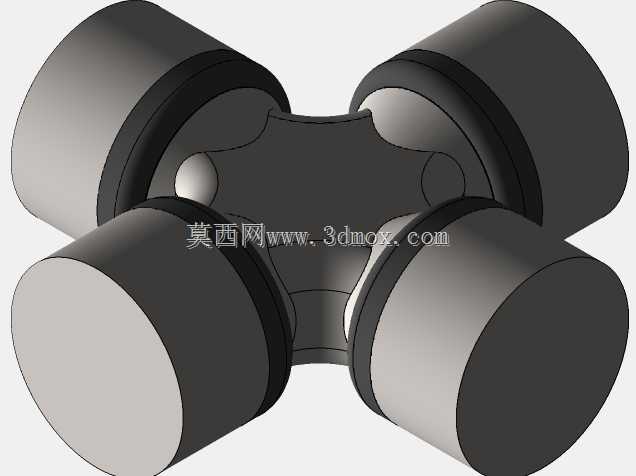

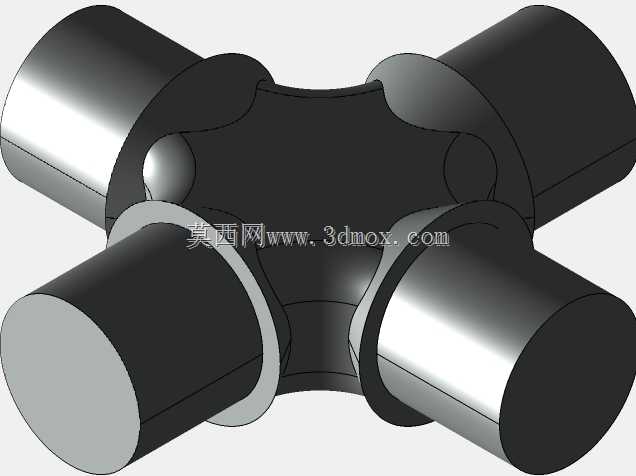

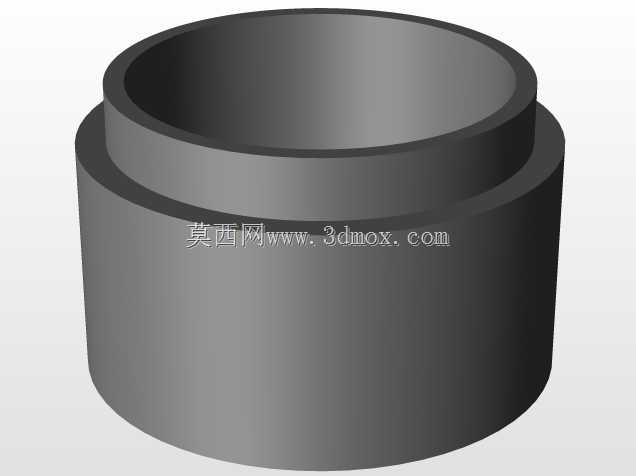

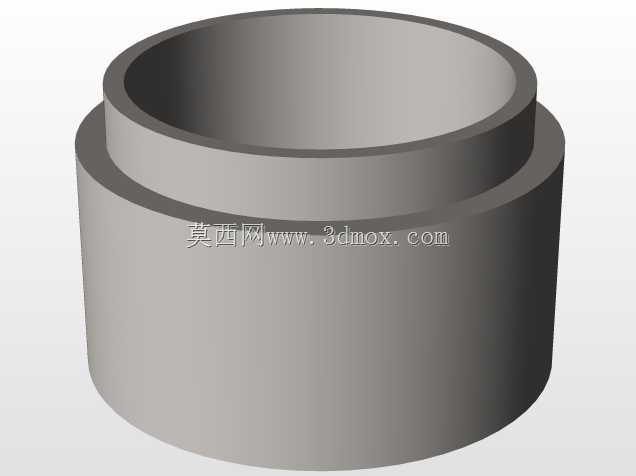

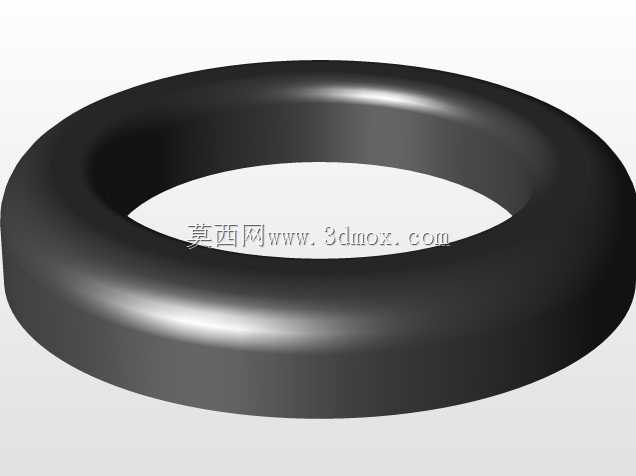

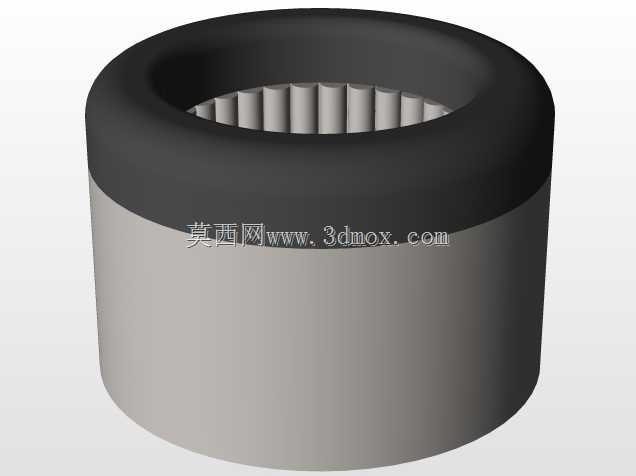

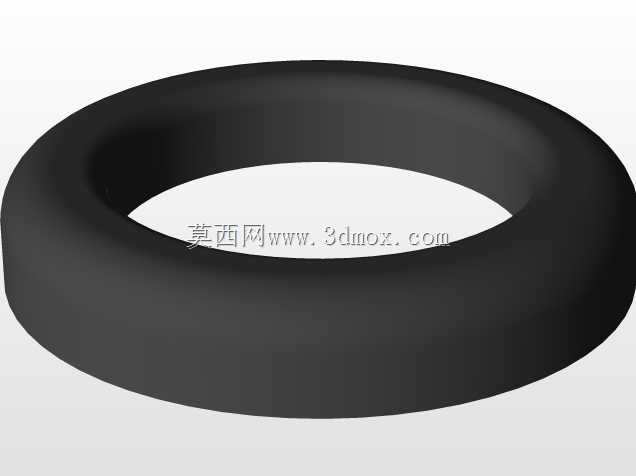

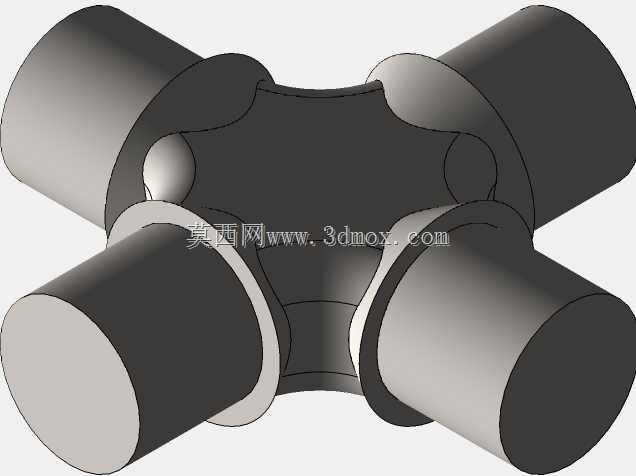

这款卡丹十字的核心功能是在两轴存在最大可达15-20度夹角的工况下，稳定传递旋转扭矩，同时补偿车辆行驶过程中悬架跳动带来的传动轴长度、角度动态变化，保障动力传输的连续性。结构上采用十字轴主体搭配四个轴颈的设计，每个轴颈配套耐磨密封结构与滚针轴承组件，图中展示的拆分结构清晰呈现了轴体、密封胶圈、花键连接端、轴承外套的装配关系：十字轴的四个轴颈精度控制在微米级，表面做硬化处理提升耐磨性能，密封胶圈采用耐油橡胶材质，阻挡外界泥沙、水汽进入轴承滚道，同时防止内部润滑脂泄漏，延长部件的维护周期。

设计过程中首先要匹配对应车型的传动轴管径与连接法兰尺寸，四个轴颈的同轴度、垂直度公差严格控制在0.01mm以内，避免高速旋转时产生动不平衡量引发整车抖动；轴颈长度与轴承外套的配合间隙预留0.02-0.05mm的热膨胀空间，适配长时间高负荷运行时的部件温升形变。安装边界上，十字节整体外接圆直径需匹配传动轴叉的开口尺寸，装配后两端轴承卡簧的卡槽位置要与轴叉定位槽完全对齐，花键连接端的齿数、模数需与配套滑动叉完全契合，保证轴向滑动顺畅无卡滞，同时花键部分做磷化处理减少滑动磨损。

实际运行中，这款十字节可适配最高6000转/分钟的旋转工况，能承受车辆急加速、大扭矩输出时的冲击载荷，密封结构可适应-40℃到120℃的工作环境温度，覆盖绝大多数民用车辆与轻型工程设备的使用需求，结构设计上兼顾了传动效率、耐用性与装配便利性，无需特殊工装即可完成现场更换维护。
