对称式多接口管路连接构件建模练习

该构件属于流体输送系统中的多通路连接转接部件，主要应用在中小通径的工业管路、液压油路、气动控制回路的节点位置，可实现单路输入向多个不同方向输出的介质分流，同时适配不同安装空间的管路走向排布需求，在小型液压站、气动控制机柜、实验流体管路台架中都能见到这类转接构件的实际应用，能够减少管路接头的堆叠数量，降低节点泄漏风险，让管路排布更规整紧凑。

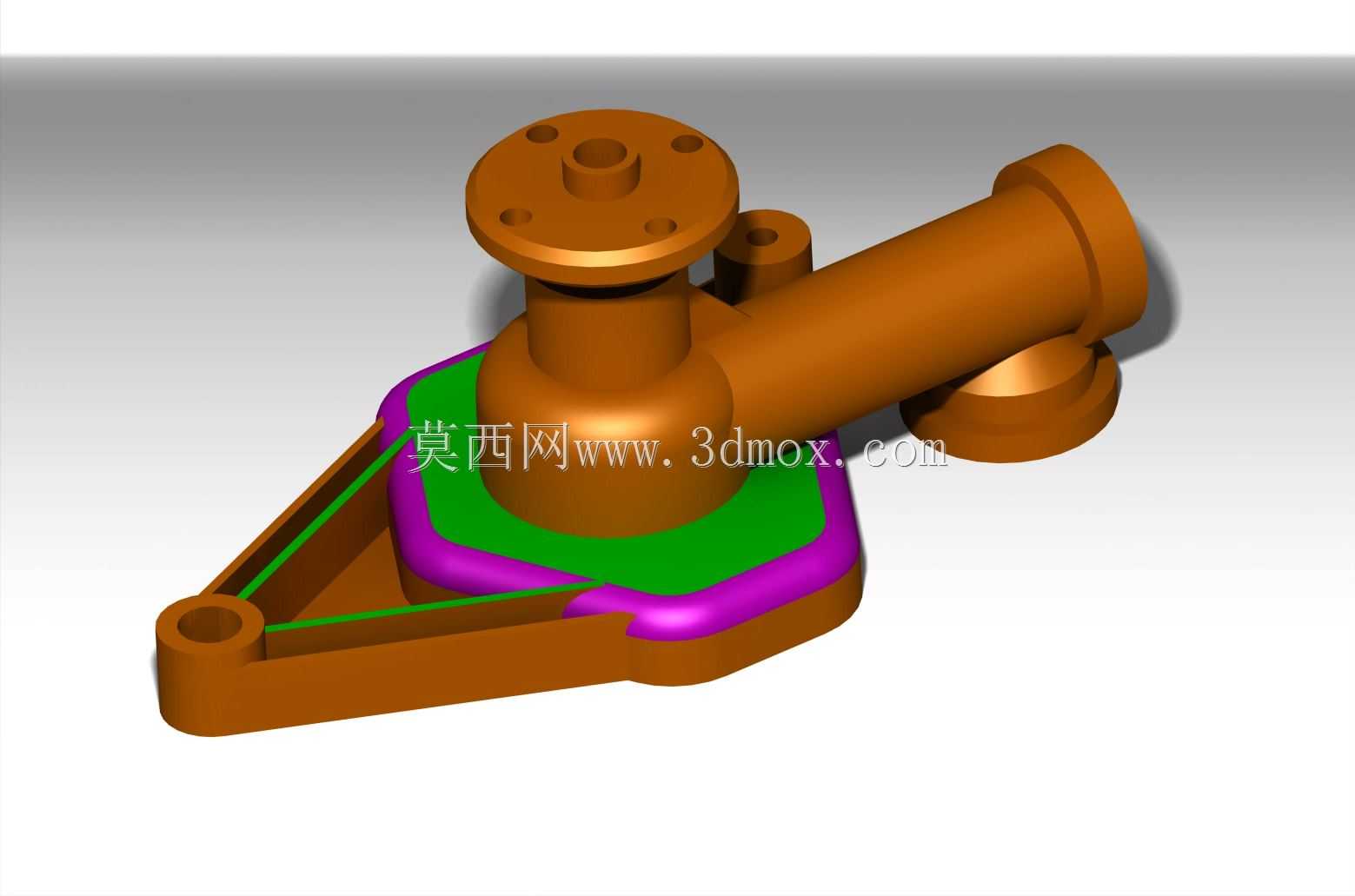

从功能特性来看，构件主体采用对称式结构设计，主通路为水平布置的圆柱管段，两端预留标准管路对接接口，可直接与同通径的硬管、软管接头配合实现密封连接；垂直方向设置带法兰安装位的转接凸台，顶部凸台带有均匀分布的连接孔位，既可以作为控制元件的安装基座，也可作为另一路介质的输出接口；主体延伸出的三角形带孔支耳为安装固定位，可通过螺栓将整个构件固定在设备基板、支架上，抵消管路工作过程中产生的振动与拉扯力，避免接口处出现密封失效问题。

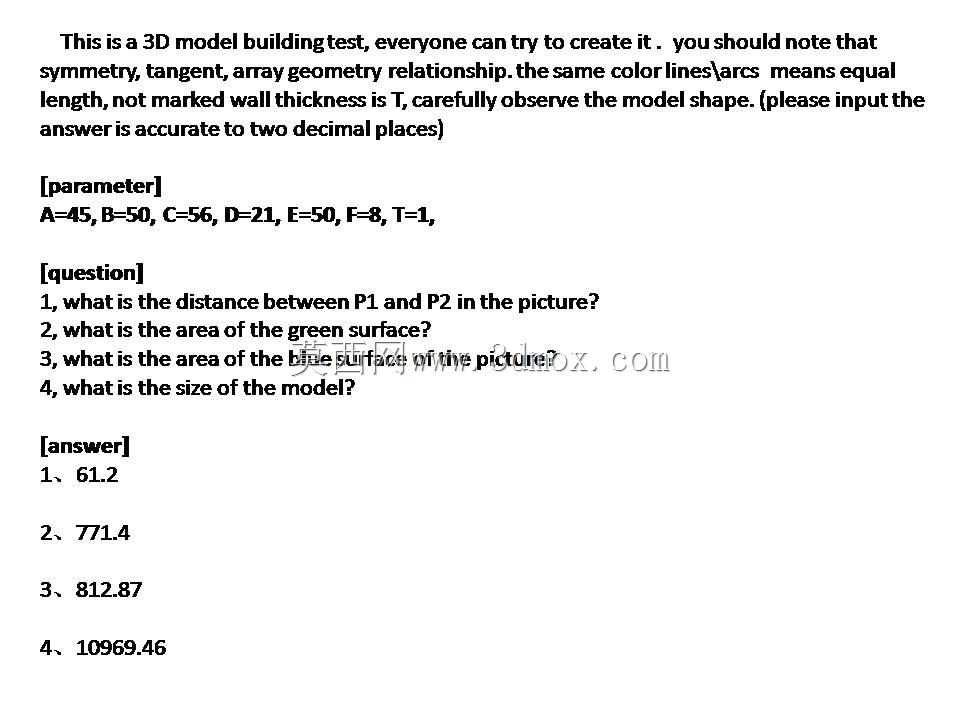

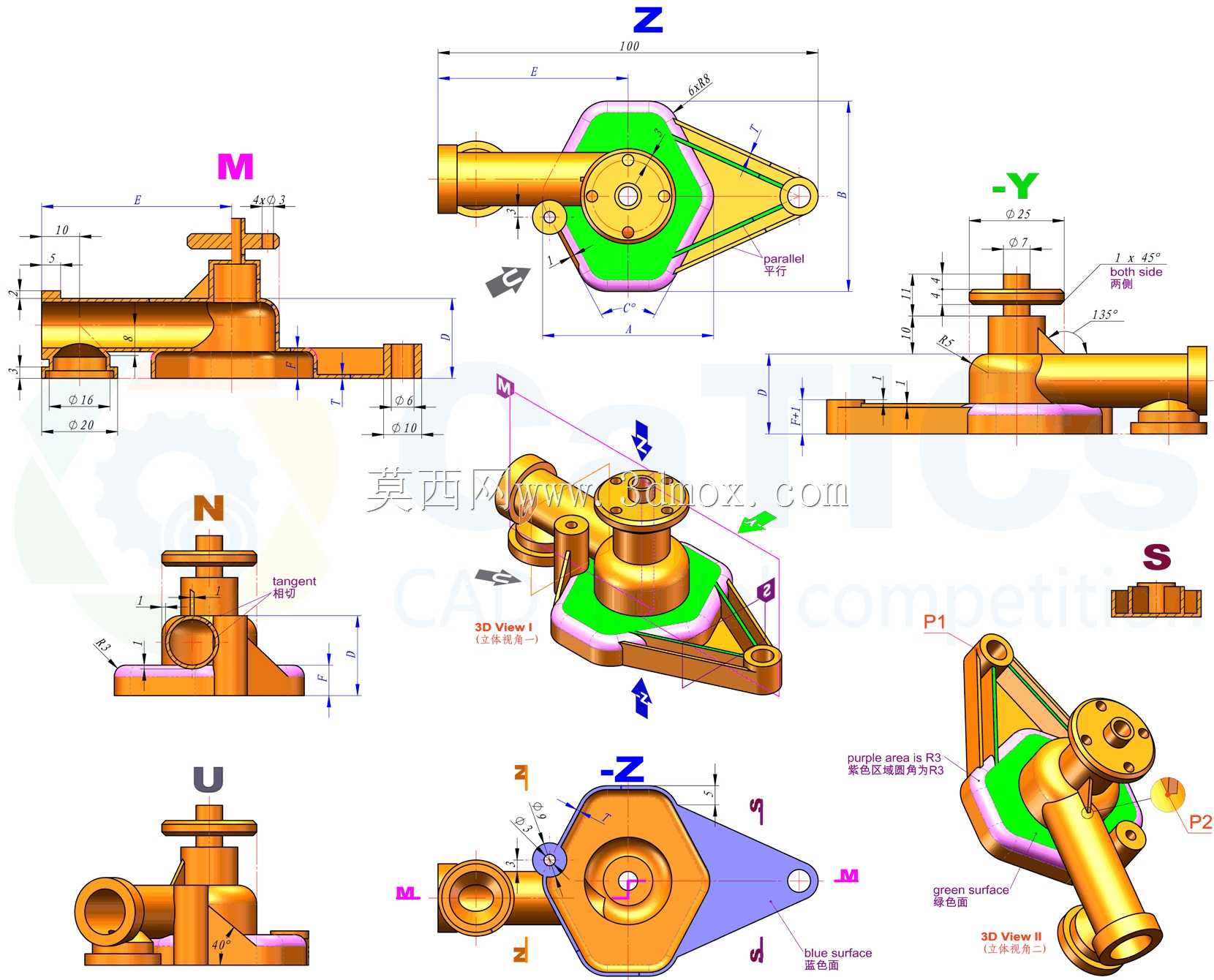

设计过程中重点遵循了对称、相切、数组几何关系的核心原则，同色线标注的轮廓段长度完全相等，未标注壁厚统一取定值，保证构件各部位结构强度均匀，不会出现局部壁厚过薄导致的受压破损，也不会因壁厚过厚造成材料浪费、成型后内部缩孔缺陷。建模时先绘制主体的对称基准面，以主通路圆柱轴线为核心定位基准，先完成水平管段的实体造型，再通过基准面偏移创建垂直凸台的草绘平面，利用相切约束保证凸台与主通路的过渡曲面顺滑无棱角，减少流体在转角处的阻力损失；支耳结构通过对称镜像命令完成，保证两个安装孔的同轴度、与主体的相对位置精度，避免安装时出现孔位错位无法装配的问题。

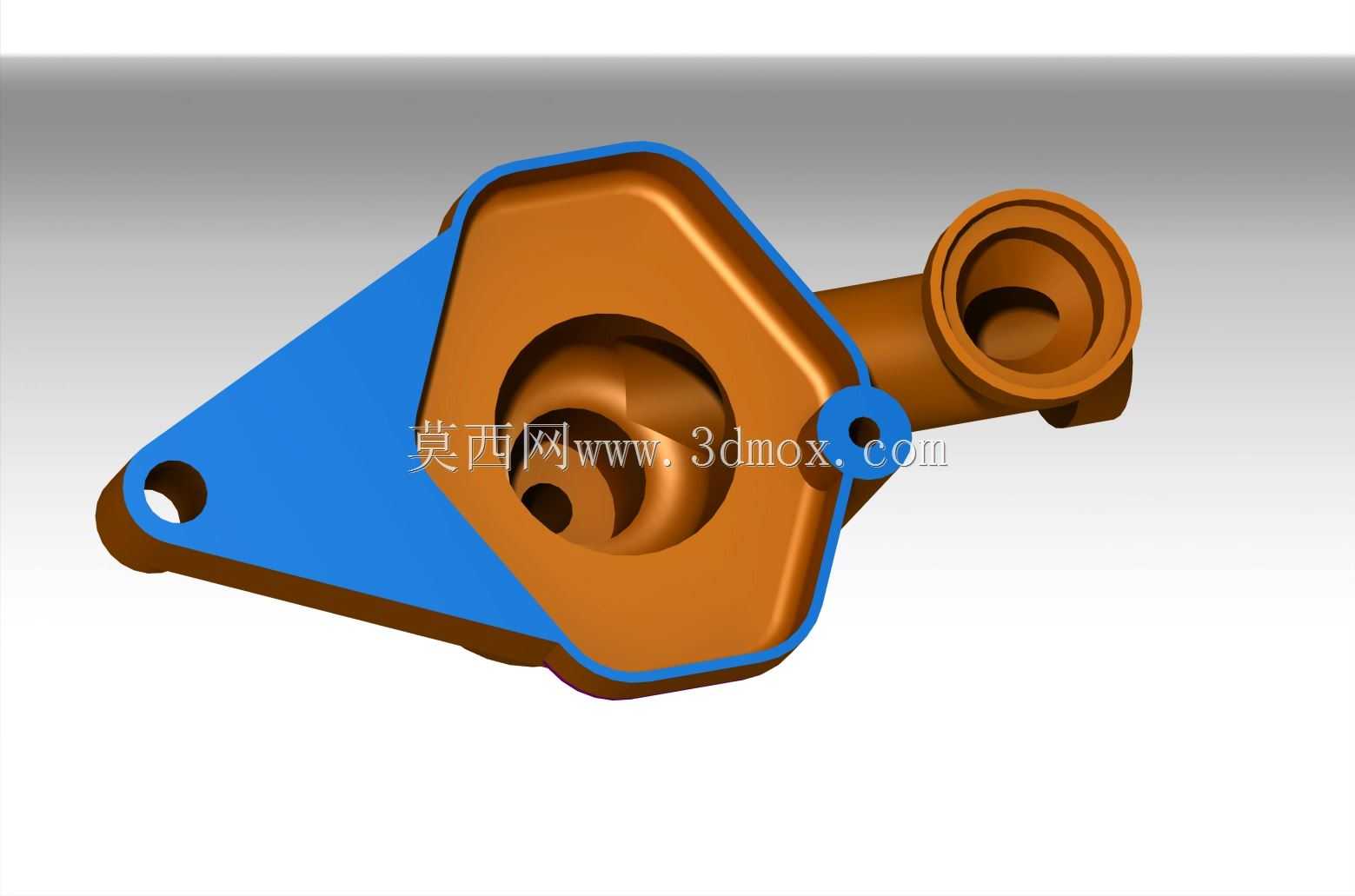

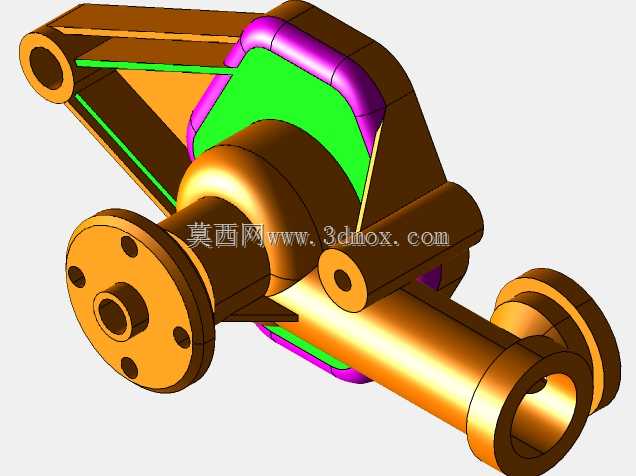

外形尺寸方面，构件整体轮廓在三个坐标轴方向的边界都经过精准控制，水平方向总长度、垂直方向总高度、支耳延伸方向的总宽度都适配常规小型设备的安装空间，不会与周边其他管路、元器件产生干涉；各接口的直径、安装孔的间距、凸台的高度都按照通用管路接头的标准尺寸设计，不需要额外加工改型即可直接与标准件配合装配。绿色与蓝色标识的曲面分别为构件的不同功能面，绿色面为安装贴合面，加工时需要保证平面度要求，确保固定后与安装基面完全贴合无间隙；蓝色面为主体的外侧防护面，曲面过渡顺滑，无尖锐棱角，既可以降低外部磕碰造成的损伤，也能减少表面灰尘、油污的附着，方便日常清洁维护。整个构件的造型过程覆盖了草绘约束、实体拉伸、曲面过渡、镜像阵列、尺寸关联等常用的机械建模操作，能够很好地锻炼建模者对几何关系的把控能力，以及对实际机械零件结构合理性的判断能力。
