立式进料锤式粉碎加工设备结构设计

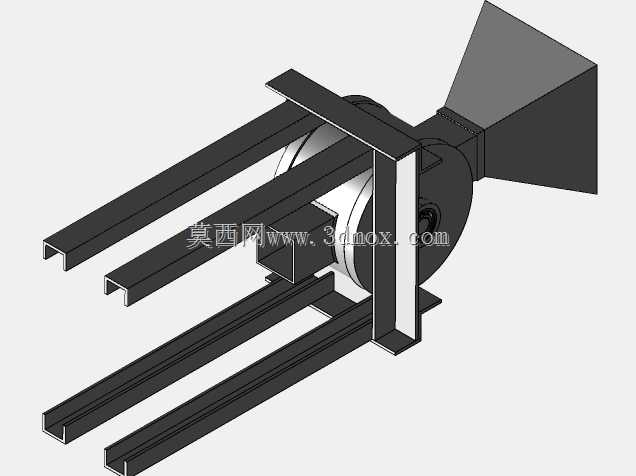

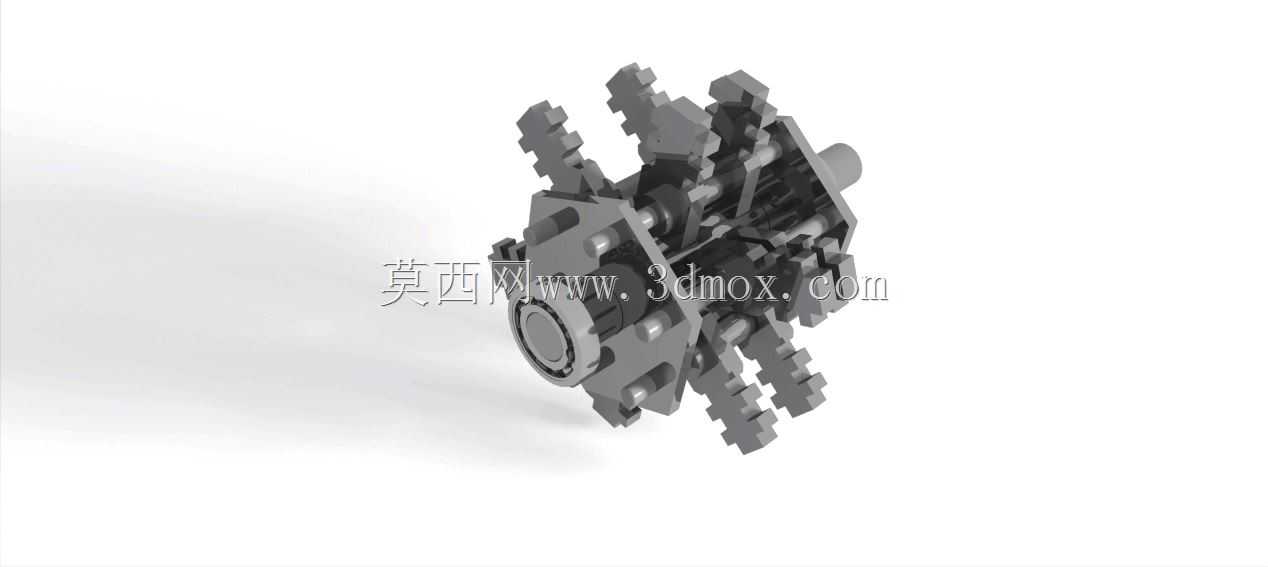

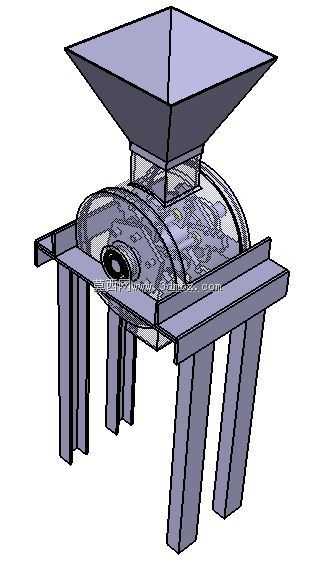

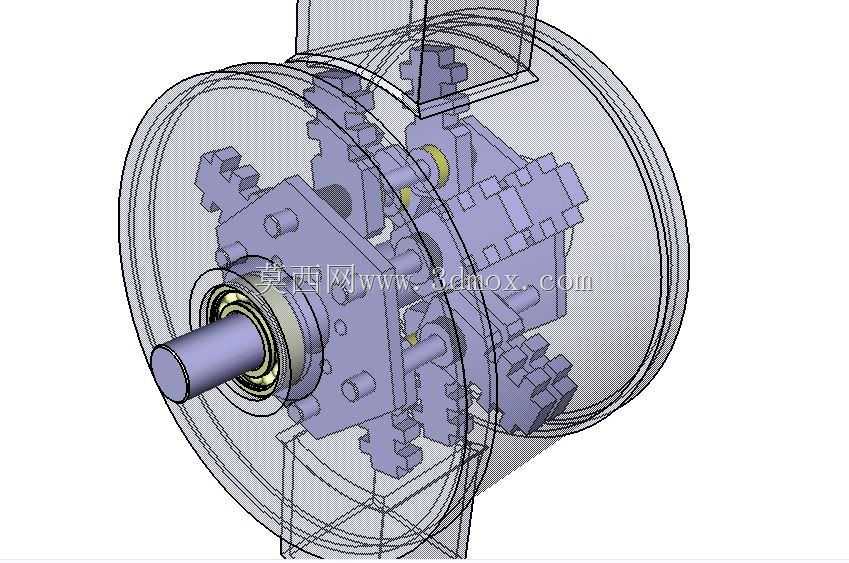

该锤式粉碎设备主要面向中小型农牧加工、建材边角料处理、生物质原料预处理等作业场景，可完成谷物、秸秆、轻质矿石碎块、建筑废弃轻质砌块等中低硬度物料的细碎作业，适配小型加工厂、乡村加工点、工地临时废料处理点位的生产需求，能够将粒径50-120mm的进料物料破碎至毫米级出料粒度，满足后续筛分、拌合、深加工的进料要求。设备整体采用立式上进料布局，顶部设置方锥形扩口进料斗，大口径敞口设计能够降低人工上料的对准难度，减少物料撒漏，锥段结构依靠物料自重实现匀速导料，避免进料口卡堵，进料斗下方直接连通卧式圆柱形粉碎腔体，腔体采用半透明可视化结构设计，可在设备调试阶段直观观察内部锤片运转轨迹与物料流动状态，快速调整锤片与腔体内壁衬板的间隙，适配不同物料的破碎粒度需求。粉碎腔核心工作部件为带铰接锤片的转子总成，转子高速运转时锤片在离心力作用下向外甩开，通过高速冲击、碰撞、搓擦作用完成物料破碎，腔体下部设置格栅筛网，达到粒度要求的物料透过筛网排出，不合格物料留在腔内继续被锤片击打直至达标。设备底部采用四组双立柱式支腿构成的机架结构，支腿采用等截面矩形型材设计，通过横向连接梁形成稳定的框架支撑结构，能够抵消转子高速运转产生的径向振动，降低设备运行时的共振幅度，无需额外浇筑厚重混凝土基础，仅需平整硬化地面即可完成安装固定，安装边界可适配常规小型加工车间的工位布局，支腿预留的安装孔位可通过膨胀螺栓与地面固定，进一步提升设备运行稳定性。设计过程中重点优化了进料斗与粉碎腔的连接密封性，避免破碎过程中粉尘外溢，同时将转子轴承座外置在腔体两侧，减少粉尘进入轴承造成的磨损，延长核心部件的维护周期，整机结构紧凑，维护时仅需拆开腔体侧盖即可完成锤片更换、筛网调整等操作，降低日常运维的难度与成本。
