布拉索夫电动电解装置结构设计

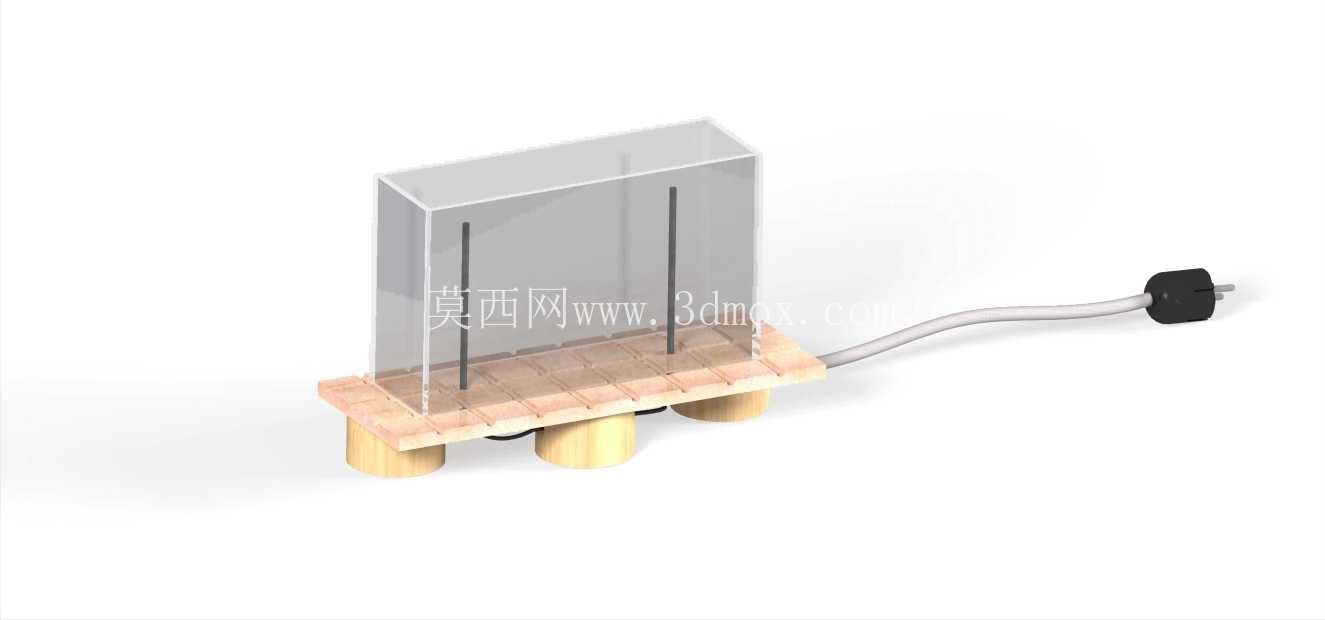

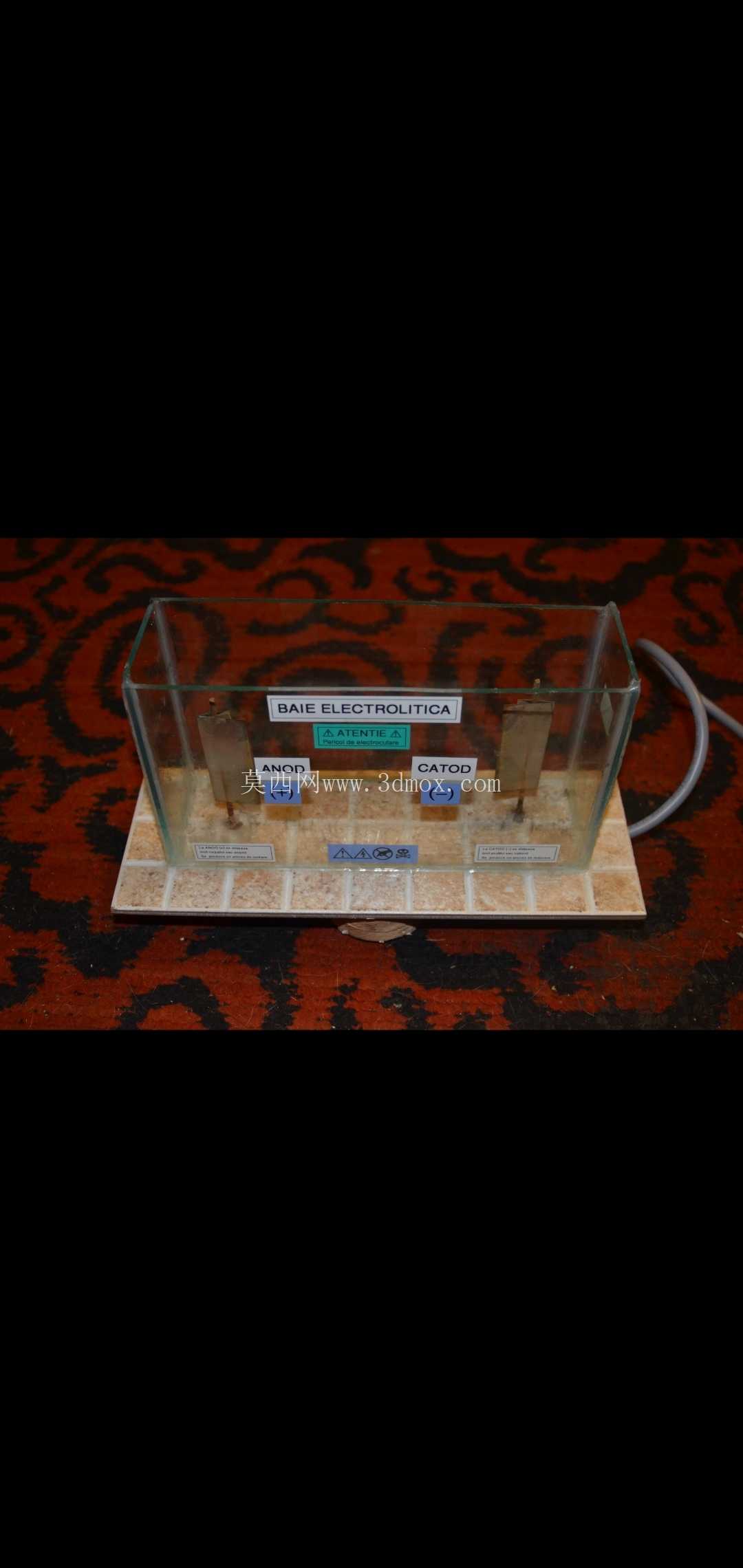

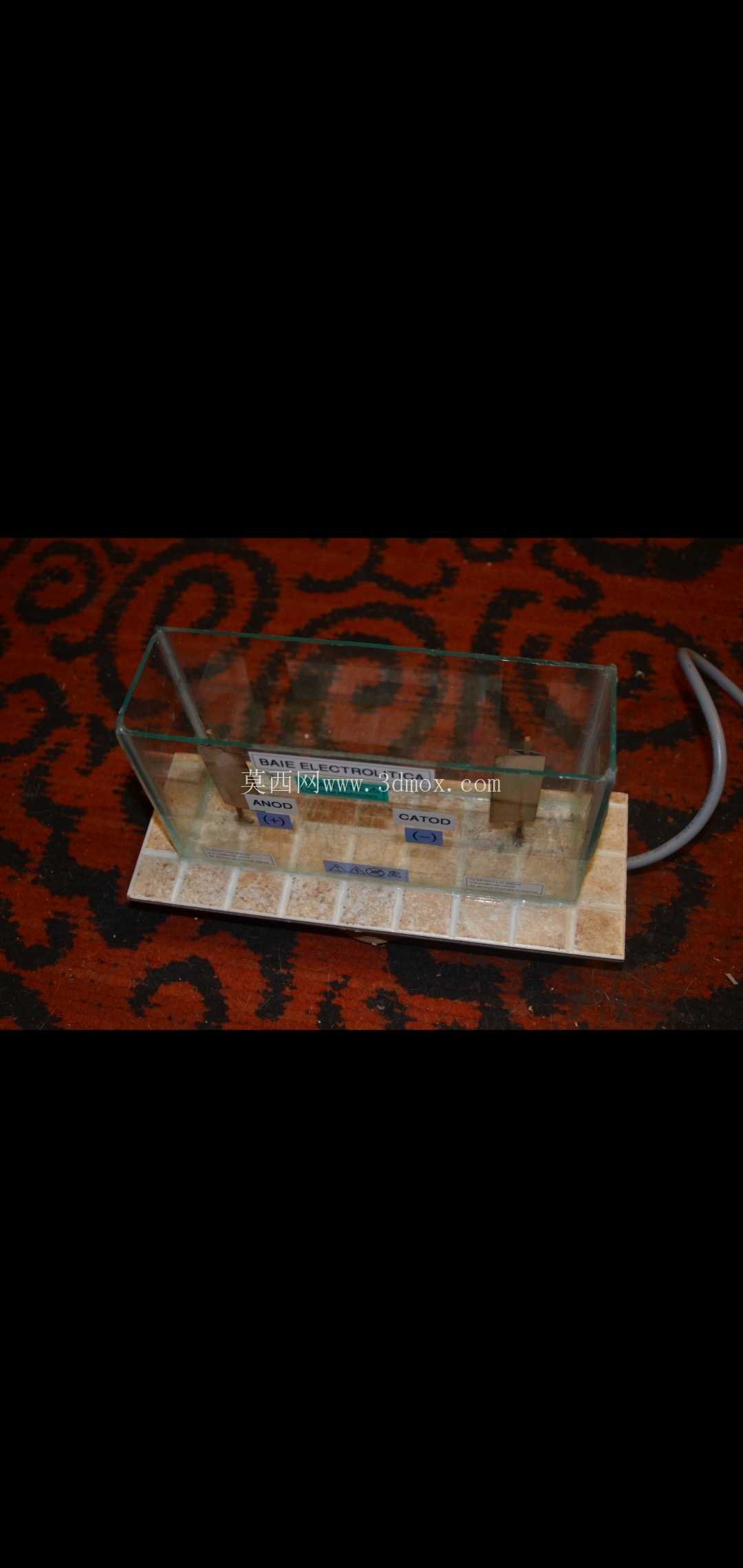

　　该电动电解装置的三维结构设计，核心围绕小型电化学实验场景的实际使用需求展开，可覆盖高校化学实验室小剂量电解制备、小型表面处理工位的微电解作业、家用简易消毒水电解生成等多个实际应用场景，区别于工业级大型电解槽的厚重结构，该设计主打紧凑化、易操作的桌面级使用定位。从结构组成来看，装置整体分为电解反应腔体、支撑底座、电极组件、外接供电模块四个核心部分，反应腔体采用透明高透耐腐材质设计，一方面可以耐受电解过程中弱酸碱电解液的腐蚀，另一方面可以全程直观观察电解过程中的气泡生成、反应进度，无需额外开设观察窗，减少了密封点位的泄漏风险。

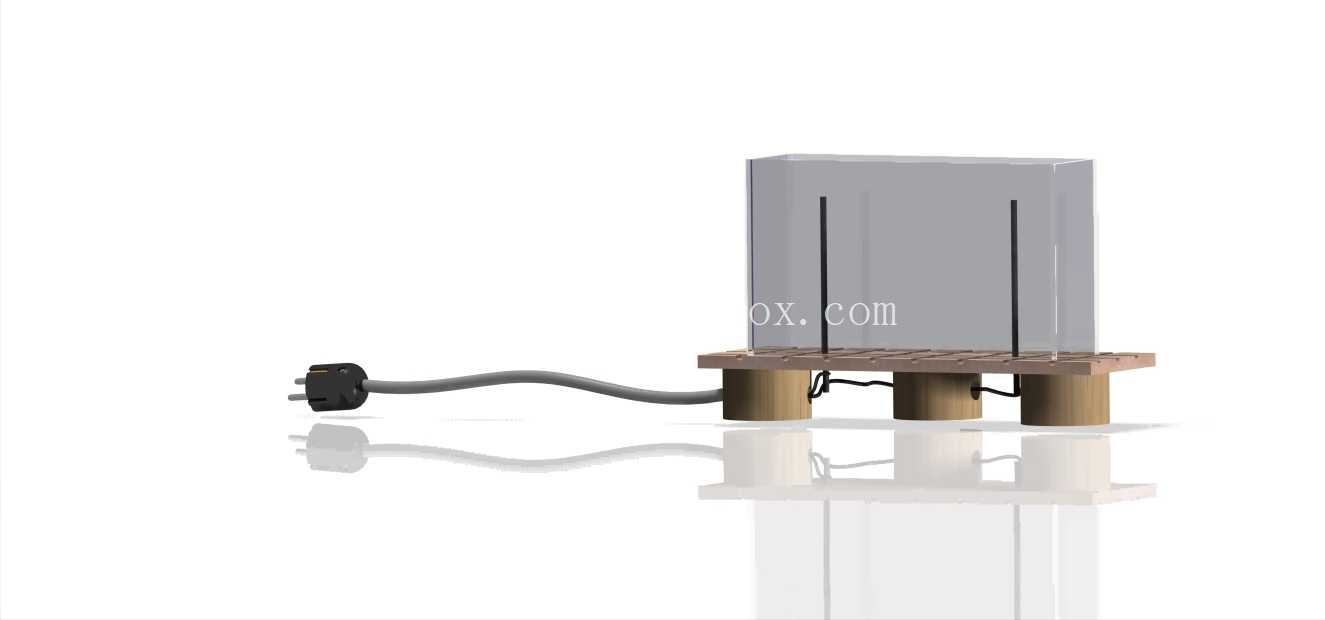

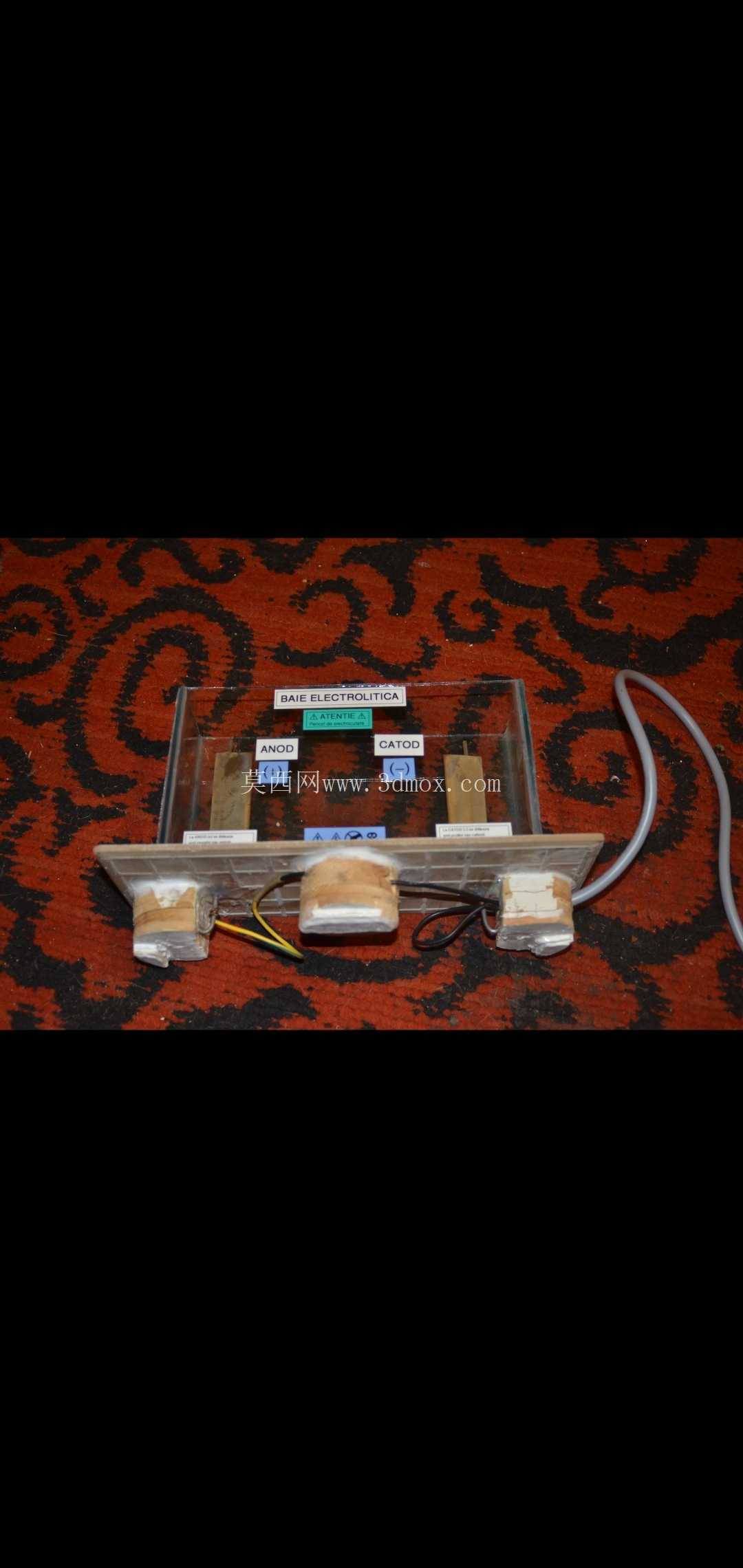

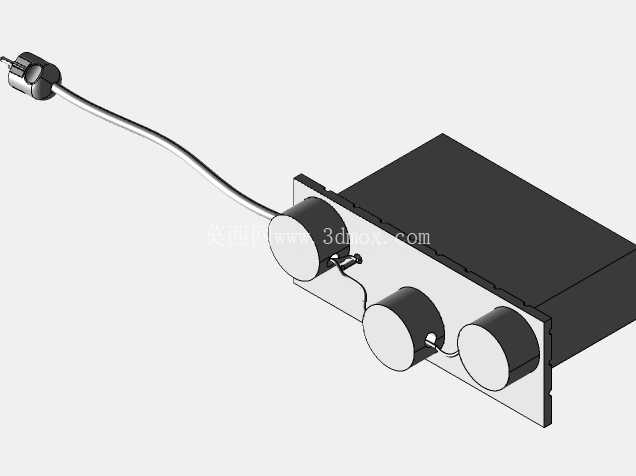

　　腔体底部采用承托式木质绝缘底座，三个圆柱形支撑脚将整体抬离安装面15mm高度，既可以避免底座与桌面直接接触造成的电解液渗漏腐蚀桌面，也能为底部隐藏的电极接线预留足够的布线空间，接线从底座下方走线后沿侧方引出，与带插头的供电线缆连接，避免线缆杂乱暴露在反应区域周边被电解液腐蚀。电极组件采用两根平行布置的柱状电极，垂直固定在腔体底部的密封安装座上，电极间距设置为腔体宽度的三分之二，既保证了足够的电解反应面积，也避免电极间距过小造成的两极间短路风险，电极与底座的连接位置采用双层密封结构，内层为耐腐橡胶密封圈，外层为压紧式固定压块，可长期承受电解液浸泡不出现渗漏。

　　供电线缆采用柔性耐腐护套线，线缆与腔体侧壁的出线位置做了防折弯保护，避免长期使用过程中线缆反复弯折造成线芯断裂，插头采用标准两扁插结构，可直接适配常规民用交流插座，装置内部集成了简单的整流模块，可将输入的交流电转换为电解所需的低压直流电，无需额外外接整流电源，降低了使用门槛。从安装边界来看，装置整体占位尺寸控制在200mm120mm180mm范围内，可直接放置在常规实验台、桌面工位上使用，不需要额外的固定安装结构，移动搬运十分方便。设计过程中重点考虑了日常使用的维护便利性，腔体与底座采用可拆分式卡扣连接，不需要额外工具即可拆开腔体，完成内部电极清洁、电解液更换、腔体清洗等日常维护操作，避免了一体式结构清洗困难的问题。

　　底座下方的布线槽采用可拆卸盖板设计，当内部接线出现老化松动时，可直接拆开盖板完成接线检修，不需要破坏整体结构。在功能特性上，该装置没有设置复杂的控制按键，插电即可启动工作，断电即停止运行，操作逻辑十分简单，适合非专业人员的简易使用场景，同时透明腔体的设计也方便使用者随时判断反应状态，及时停止作业避免过度电解。针对电解过程中可能出现的少量电解液飞溅问题，腔体顶部设置了高出腔体上沿10mm的挡边结构，可阻挡大部分飞溅的液滴，减少对周边环境的污染。电极采用通用标准直径的碳棒或金属电极，当电极出现损耗后，可直接采购同规格的标准电极进行替换，不需要定制专用配件，降低了后期使用的维护成本。整体结构没有复杂的传动部件，核心故障点仅集中在接线与密封位置，日常维护只需要定期检查密封件老化情况、接线牢固程度即可，长期使用的可靠性较高。
