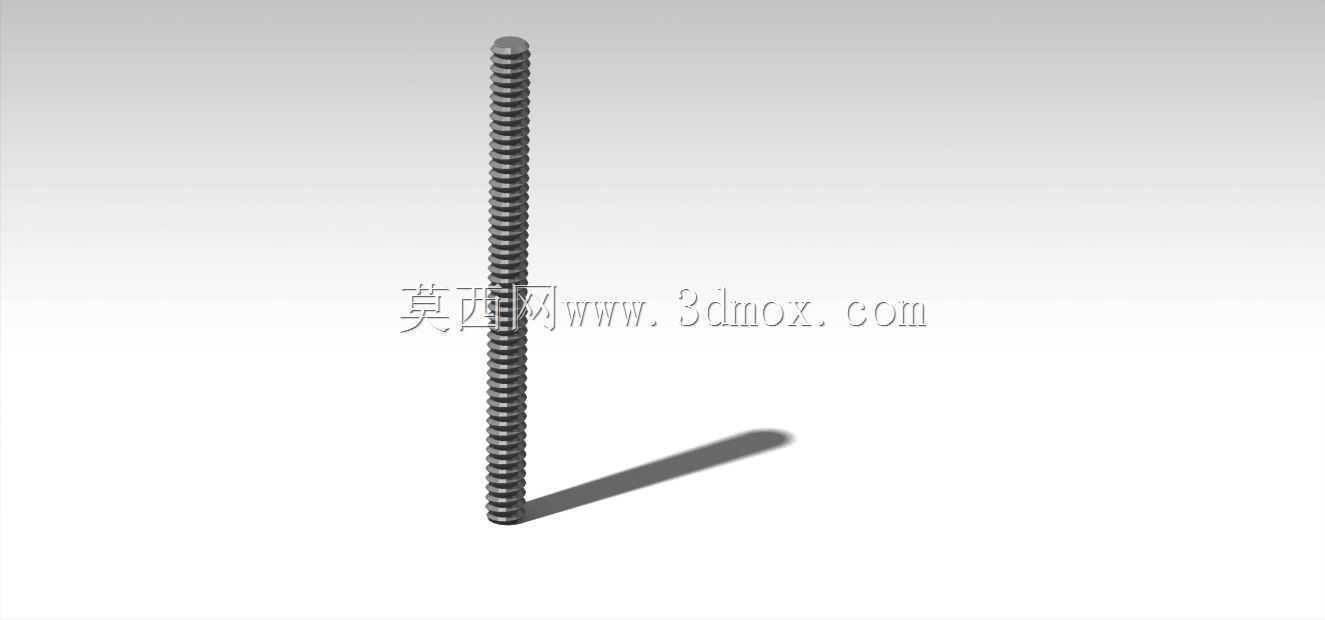

M8规格长度100mm外螺纹连接杆

　　在各类工装夹具、非标自动化机架、小型设备的连接结构中，这类全螺纹长杆是非常常见的紧固连接件，日常做结构设计时经常会用到这类标准件的三维模型来做装配干涉检查。从实际使用场景来看，这类长螺纹杆既可以作为贯穿式的拉紧螺杆，在多层板件叠装的结构里提供持续的轴向压紧力，也可以配合两个锁紧螺母实现安装位置的无级调节，比如在光电传感器安装支架、小型物料导槽的高度调节结构里，就可以通过调整螺母在杆上的位置，灵活改变部件的固定高度，不需要额外加工定制不同长度的连接杆，能大幅降低非标设备的加工制造成本，缩短装配调试的周期。

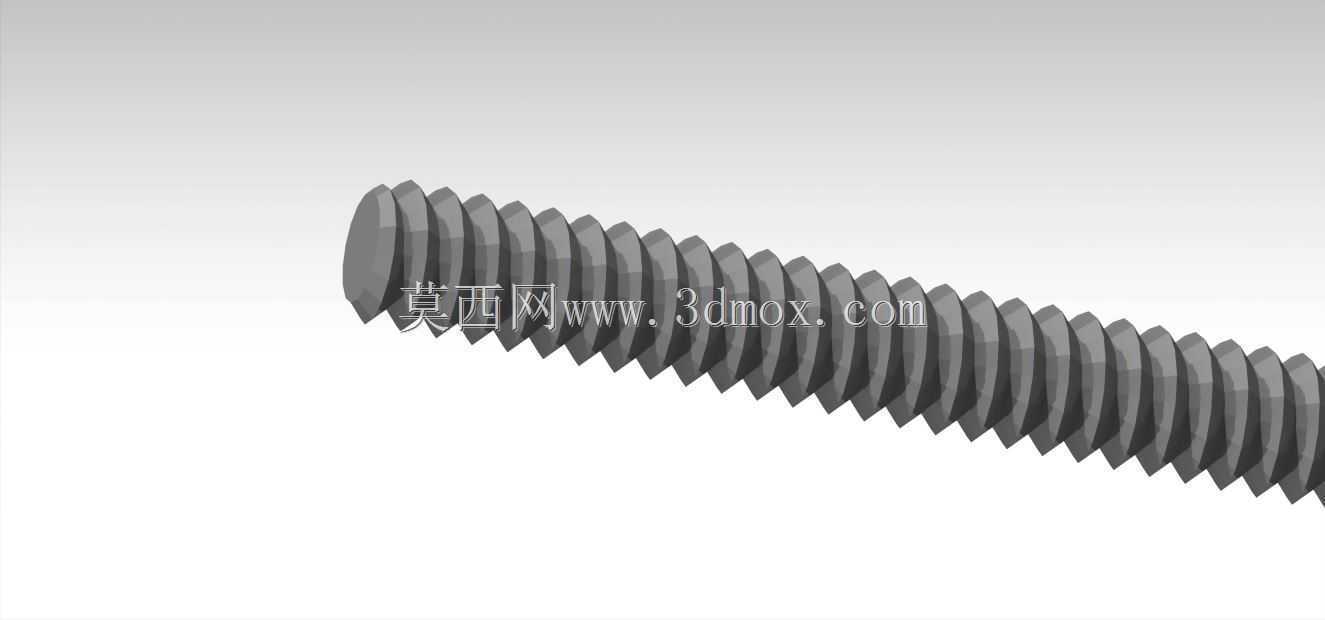

　　从结构设计的角度来看，这款M8规格的螺纹杆采用全牙设计，杆身全长都加工有连续的标准三角外螺纹，没有光杆段，这种设计的优势在于螺母可以在杆身的任意位置锁紧，不会受光杆段的位置限制，适配更多变的安装间距需求。建模的时候需要注意螺纹的大径、中径、小径尺寸要符合普通公制螺纹的公差要求，牙型角保持60度，螺距匹配M8粗牙螺纹的1.25mm标准值，这样在虚拟装配的时候才能和标准螺母、螺纹孔实现正确的配合，不会出现装配干涉或者配合间隙过大的问题，导出到工程图的时候也能直接生成正确的螺纹标注，不需要后续手动修改尺寸参数。杆的端部做了轻微的倒角处理，这个细节在实际生产中是为了方便螺母旋入，同时去除杆端的锐边毛刺，避免装配时划伤操作人员，建模时保留这个倒角特征，也能让后续的有限元受力分析更贴近实际零件的应力分布状态，不会因为端部的直角锐边出现不符合实际的应力集中结果。

　　从安装边界来看，这款螺纹杆的公称直径为8mm，总长度为100mm，设计装配时需要预留足够的安装空间，贯穿安装时对应的通孔直径建议加工成8.5mm到9mm之间，保证杆身可以顺利穿过，不会因为孔位的加工偏差出现卡滞。如果是作为两端固定的拉紧杆使用，需要计算好两端需要露出的螺纹长度，保证螺母可以完全旋合至少3到5个牙距，达到足够的锁紧强度，避免设备运行过程中因为振动出现螺母松脱的问题。在做机架类结构的强度校核时，这类M8的全螺纹杆轴向静载荷可以满足大部分轻型设备的拉紧需求，搭配弹簧垫圈或者防松螺母使用的话，也能适应有一定振动的工作场景，比如小型皮带输送机的侧边挡板固定、桌面型测试设备的机架层板连接，都可以选用这个规格的螺纹杆。

　　日常建模过程中，这类标准件的模型不需要每次都重新绘制螺纹实体，对于大装配体来说可以用装饰螺纹线来简化模型，降低整个装配文件的大小，提升软件的运行流畅度，但是如果需要做渲染输出或者3D打印样件验证的话，就需要绘制真实的螺纹牙型实体，保证外观和实际零件一致。很多刚入行的结构工程师在选用这类螺纹杆的时候，容易忽略螺纹旋合长度的要求，有时候只拧了1到2个牙就强行锁紧，实际使用的时候很容易出现滑牙或者杆端断裂的问题，在三维装配阶段就可以通过截面检查功能，确认每个连接位置的螺纹旋合长度是否满足强度要求，提前规避这类设计失误。另外在排布安装位置的时候，要注意螺纹杆和周边运动部件的安全距离，因为全螺纹杆的牙型是凸起的，要是和运动的皮带、滑块等部件距离太近，运行过程中很容易刮蹭部件表面，甚至造成设备卡停，在三维环境下做运动仿真的时候就可以提前检查这类间隙问题，比实际装配时再整改要节省很多时间。
