教学用变径过渡安装基座结构设计

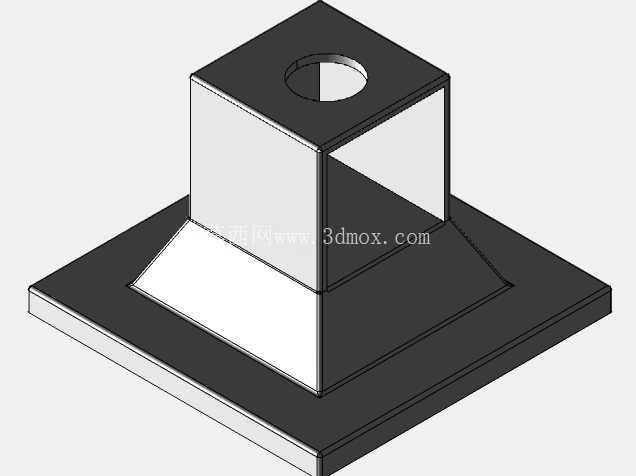

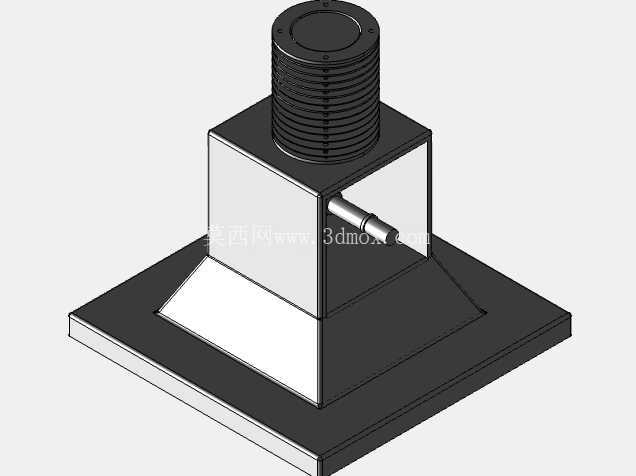

　　在电工电子类教学实训场景中，这类变径过渡安装基座是电源变压器实训台搭建环节常用的配套结构件，主要承担上部小型变压器单元与下部实训安装台面的过渡连接作用，解决不同安装界面尺寸不匹配的适配问题。从结构设计逻辑来看，整体采用三段式组合构型，底部为方形法兰安装板，板面平整，边缘预留均匀分布的安装孔位，可通过标准紧固件与实训台的T型槽或安装孔阵列实现可靠固定，法兰板的厚度经过刚度校核，能够承受上部构件的静载荷与实训操作中产生的轻微侧向力，避免安装后出现翘曲变形。

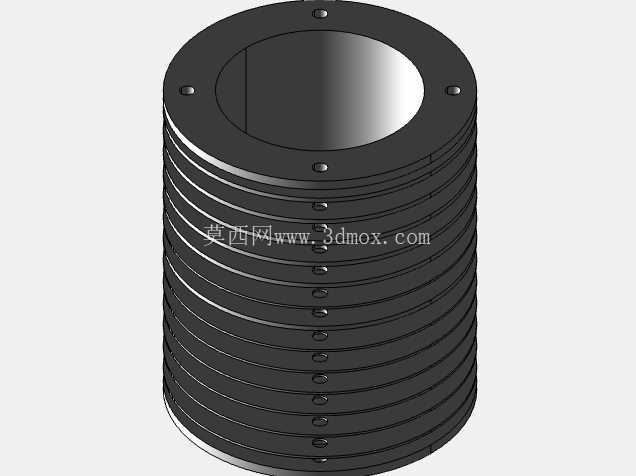

　　中部采用变径过渡段，从底部法兰的大尺寸方形界面向上逐步收窄，过渡面采用斜切锥面设计，既减少了结构整体的材料用量，又能保证力流的平顺传递，避免直角连接处出现应力集中问题，在学生进行拆装实训时，也能减少尖锐棱角带来的操作安全隐患。上部为方形安装腔体，腔体顶部开设圆形安装通孔，孔位尺寸与小型教学用电源变压器的底部定位凸台尺寸匹配，腔体侧壁采用半开放设计，既可以容纳变压器下部的接线端子，又能为实训中的接线操作预留足够的操作空间，不需要完全拆除上部构件即可完成线路的连接与检测。

　　从安装边界尺寸来看，底部法兰的边长尺寸适配常规教学实训台的安装孔距标准，不需要额外打孔即可直接固定，上部腔体的内部净空尺寸可容纳额定功率在50W以内的小型教学变压器，顶部通孔的直径经过公差设计，与变压器定位凸台采用间隙配合，安装时可快速对位，降低学生实训中的装配难度。在实际教学应用中，这类结构件除了作为变压器的安装基座，还可作为机械制图课程的测绘教具，学生可以通过对实体结构的测量，理解三视图的投影规律，掌握变径结构、法兰连接、孔位公差等机械设计基础知识，相较于纯理论的图纸教学，实体结构能让学生更直观地理解不同结构的功能逻辑。

　　设计过程中充分考虑了教学场景的使用特性，所有棱边都做了小尺寸的倒钝处理，避免学生操作时被划伤，结构整体采用对称设计，在三维建模过程中可以通过镜像、拉伸、切除等基础特征完成建模，适合作为三维软件教学的入门练习案例，让初学者掌握基础特征的操作逻辑与工程化设计的基本思路。结构的壁厚设计兼顾了刚度与重量，整体重量控制在合理范围，学生可以轻松拿取进行拆装练习，不会因为过重导致操作不便，同时足够的壁厚也能保证多次拆装后不会出现螺纹滑牙、结构变形等问题，满足教学场景下高频次重复使用的需求。在功能实现上，该结构不仅起到物理固定的作用，上部腔体的半开放设计还能为变压器提供一定的防护，避免实训过程中工具意外磕碰变压器的接线部位，底部法兰的大接触面积也能提升整体放置的稳定性，即使在接线操作中施加一定的侧向力，也不会出现结构倾倒的问题。
