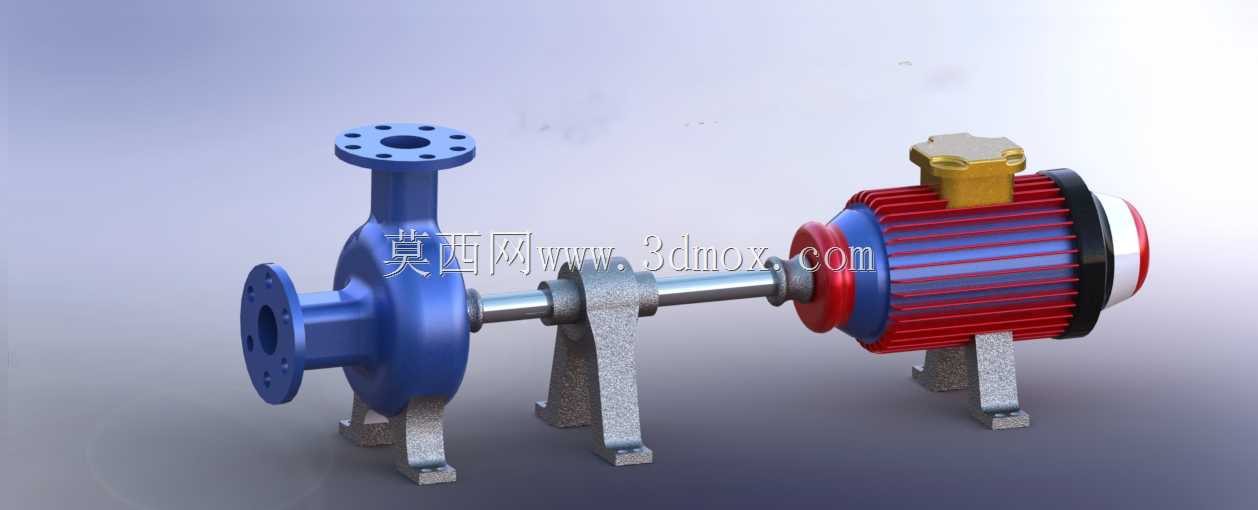

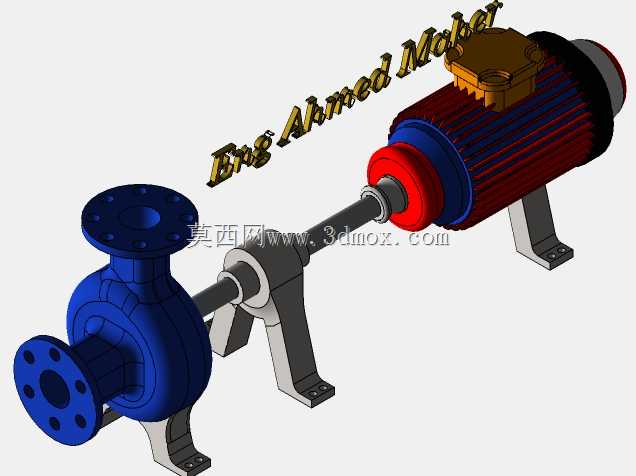

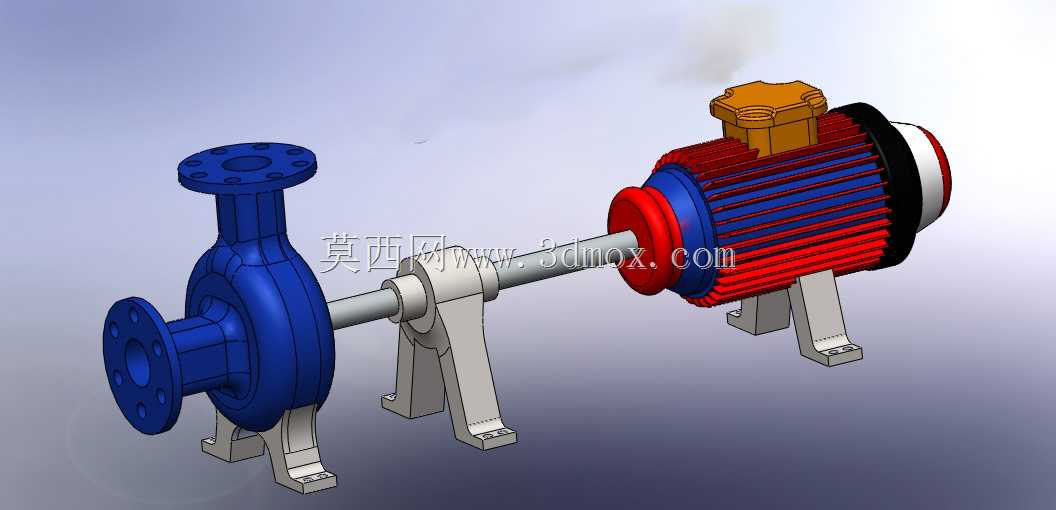

卧式离心泵与驱动电机组合结构

该套卧式离心泵结构广泛应用于民用供水、工业循环输水、暖通系统水循环、农田灌溉输水等场景，核心作用是借助叶轮高速旋转产生的压差，实现水体从低位到高位的输送，或是在封闭管路内完成带压流体的循环传输，可适配清水、低浓度无腐蚀性流体的输送需求，在市政供水场站、工厂冷却循环系统、建筑给排水管网中都属于核心流体输送设备。从功能特性来看，泵体采用蜗壳式流道设计，能够在叶轮带动水体旋转时，将流体的动能高效转化为压力能，减少流道内的紊流损耗；泵体两端分别设置进水与出水法兰接口，进水端为轴向直通结构，可最大程度降低进水阻力，避免气蚀现象对叶轮和泵腔造成损伤，出水端为垂直向上的法兰结构，方便对接竖向布设的输水管道。驱动端采用卧式异步电机结构，电机外壳设置散热筋结构，能够在设备持续运行时通过空气对流快速带走绕组产生的热量，电机顶部设置接线盒结构，方便现场布线时的线缆接入与防护。动力传输部分采用刚性联轴器连接泵轴与电机输出轴，中间设置两处独立的轴承支架，支架底部为带安装孔的方形底座，既可以对长轴起到径向支撑作用，避免轴系高速旋转时出现挠曲变形，也能通过底座的安装孔将整套设备固定在混凝土基础或钢制安装机架上，降低运行过程中的振动传递。设计过程中优先考虑了安装与维护的便捷性，泵体与轴承支架、轴承支架与电机之间均采用分体式连接结构，后期检修时可单独拆卸泵体清理流道杂物，或是单独更换轴承、机械密封等易损件，无需拆解整套设备。安装边界方面，整套设备沿轴向排布，进水法兰与出水法兰的孔径、孔位均匹配常规输水管道的法兰标准，底座安装孔的间距适配通用的水泵安装基座尺寸，现场安装时只需校准轴系同轴度，对接进出水管道并完成电气接线即可投入使用，无需额外定制非标连接配件。泵腔内部的叶轮采用闭式结构，在输送清洁水体时能够保持较高的运行效率，同时减少流体对叶轮叶片的冲刷磨损，延长设备的连续运行周期。
