双出杆型气动活塞执行气缸结构模型

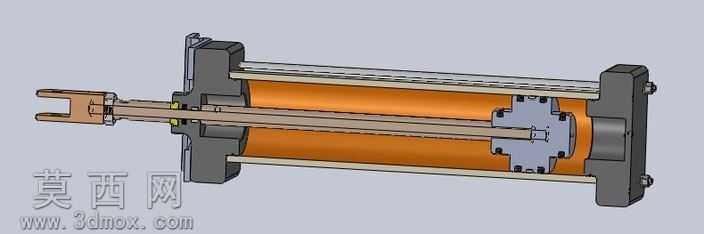

本模型为双出杆结构的气动活塞执行气缸，采用三维参数化建模方式完成全零件构建与总装配合，建模过程中严格遵循气动元件的常规设计规范，对各组成零件的尺寸公差、装配间隙做了符合行业标准的预留，确保虚拟装配状态下无干涉、无错位问题。模型完整还原了气缸的全部核心结构：包含两端的方形硬质端盖，端盖处设置了用于穿装拉杆的定位孔位，四根沿周向均匀分布的金属拉杆将两端端盖锁紧，固定中间的橙色缸筒结构；缸筒内部装配有灰色的活塞主体，活塞与缸筒内壁的配合面做了密封结构的预留设计，可模拟活塞在气压作用下沿缸筒轴向的往复运动；活塞两侧连接同轴的双出杆结构，活塞杆一端设计为叉型连接接头，可用于外接执行负载，另一端为光杆导向结构，配合端盖处的导向套结构实现平稳的直线往复动作。渲染阶段针对不同零件的材质特性做了差异化的材质赋予：缸筒部分采用阳极氧化铝材质，呈现出细腻的橙色金属哑光质感，表面添加轻微的使用磨损纹理提升真实感；端盖、活塞、拉杆、活塞杆等金属结构件采用铸铁与碳钢材质区分，铸铁端盖做了发黑处理的深灰哑光效果，碳钢活塞杆做了精磨后的亮面金属质感，密封件位置采用黄色橡胶材质，还原气动元件密封件的常规外观。设计过程中重点考量了气动活塞的受力平衡性，采用双出杆对称结构让活塞两侧的活塞杆受力面积一致，在通入6bar压力气源时可保证活塞两侧推力均衡，避免偏载问题；端盖与缸筒的配合面、活塞杆穿出端盖的位置都预留了密封件安装槽，可对应安装密封圈防止气压泄漏，满足1/2不扩散条约约束下的气动回路孔位连接要求，整体模型结构完整，可用于气动系统原理演示、元件结构教学、虚拟气动回路搭建等场景，各零件可单独拆分编辑，方便后续做参数修改与衍生设计。
