226mm量程数显游标卡尺结构设计

　　日常机械加工车间的工位旁、质检室的大理石检测平台上、五金维修的工具包内，都能见到数显游标卡尺的身影，这款量程覆盖226mm的数显卡尺，正是针对中小尺寸工件的常规检测需求做的结构优化。不同于传统机械式游标卡尺依赖人眼对齐刻度判读的方式，这款数显结构把容栅测量模块集成在尺身滑动组件内，测量时滑动量爪贴合被测工件表面，数值直接通过显示屏输出，能有效降低不同检测人员的视差带来的读数误差，在批量零件的快速抽检场景下，检测效率比传统机械卡尺提升近四成。

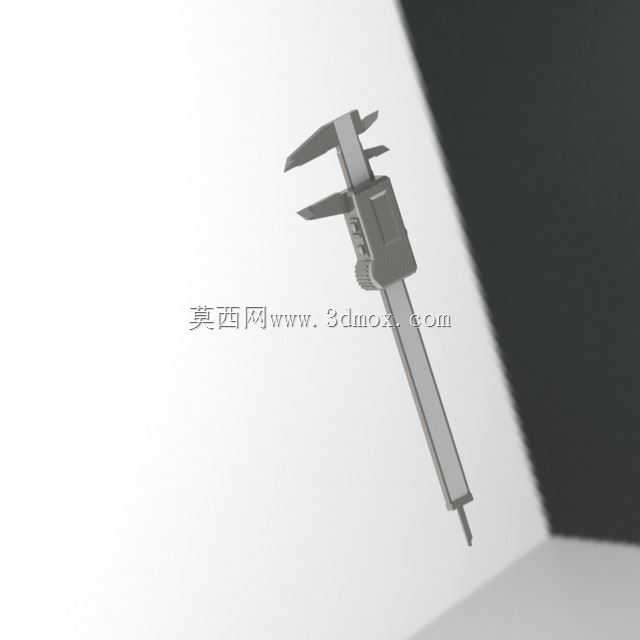

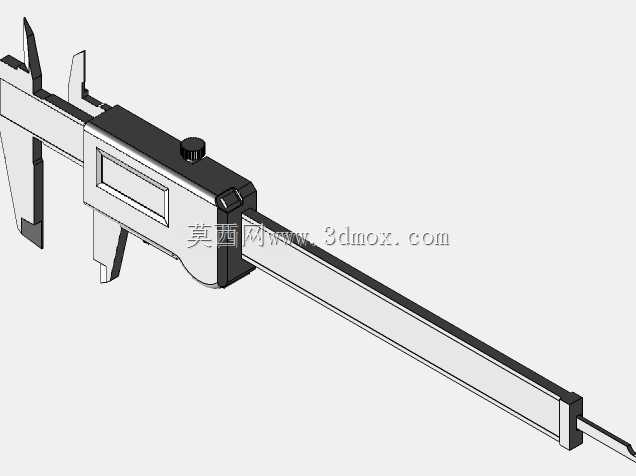

　　从结构设计逻辑来看，尺身主体采用长条形平直型材结构，主尺刻度基准面与滑动副的配合面做了高精度研磨处理，保证滑动过程中无卡滞、无旷量，量爪部分分为内外两组测量端，外侧量爪用于工件外径、长宽等外轮廓尺寸测量，内侧量爪可完成内孔、槽宽等内尺寸检测，尺身端部的深度测杆能直接伸入盲孔、台阶槽内完成深度尺寸测量，单把量具即可覆盖常规加工件绝大多数的尺寸检测需求，不需要频繁更换测量工具。

　　设计过程中首先要保证的是测量基准的统一性，所有测量工作面的形位公差都严格控制，量爪测量面的平面度、与尺身导向面的垂直度都做了对应约束，避免因结构形变带来系统测量误差。尺身的总长度根据226mm的量程做了匹配设计，预留出滑动组件的行程余量与端部限位结构的安装空间，不会出现量程到限后滑块脱出的问题，滑动组件上的锁紧装置可以在测量完成后固定滑块位置，方便操作人员在空间狭窄、无法直接观察显示屏的位置完成测量后，取出卡尺读取数值。

　　数显模块的安装位置做了人机工程优化，显示屏朝向操作人员的常规观测角度，按键布局避开了滑块握持区域，操作时不会误触功能键，电池仓设置在滑块侧方，更换电池时不需要拆解测量滑动副，不会影响后续的测量精度。尺身的导向棱边做了倒钝处理，日常使用拿取时不会划伤操作人员手部，整体重量控制在单手握持舒适的区间，长时间手持测量也不会产生明显的负重感。

　　在实际应用场景中，这款卡尺既可以用于金加工工序间的过程尺寸抽检，操作工在完成车、铣工序后可以快速测量工件尺寸，及时调整加工参数，避免批量报废；也可以用于质检环节的成品尺寸核验，配合其他高精度量具完成零件全尺寸检测；甚至在设备维修、装配场景下，维修人员可以快速测量磨损零件的尺寸、配合间隙，快速匹配替换备件。不同于大量程卡尺的笨重结构，226mm的量程刚好覆盖了绝大多数常规机械零件的尺寸范围，日常使用场景下不需要携带更长更重的大量程卡尺，便携性优势明显。

　　结构建模过程中，对滑动副的配合间隙做了模拟验证，既保证滑动顺畅无阻滞，又控制间隙量在合理范围，避免间隙过大带来测量示值波动，量爪的受力形变也做了对应仿真，在常规测量力作用下，量爪形变量控制在精度允许范围内，不会因为夹持力大小变化出现明显的数值偏差。深度测杆与尺身端部的导向结构做了配合优化，测杆伸缩过程中始终保持与尺身测量基准面垂直，测量台阶深度、盲孔深度时不会因为测杆倾斜出现测量值偏大的问题。
