两用开口梅花复合扳手三维结构设计

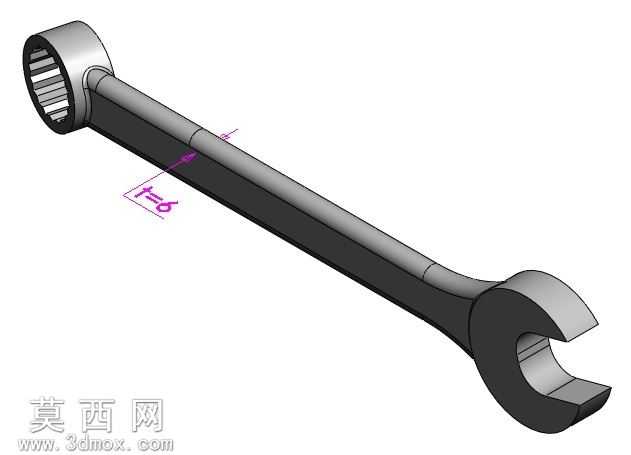

本作品为手动紧固作业场景设计的复合扳手三维模型，采用SolidWorks软件完成全参数化建模，建模过程遵循机械加工工艺逻辑，从杆身基体拉伸特征起步，依次完成两端工作头的特征构建、过渡圆角处理、细节结构补充，全程保证特征树逻辑清晰，参数关联合理，可直接用于后续工程图导出、结构仿真或加工参考。模型渲染阶段采用金属哑光质感材质，模拟铬钒钢扳手经表面发黑处理后的真实视觉效果，杆身添加轻微磨砂质感避免塑料感，两端工作头的棱边做倒角高光处理，还原五金工具的真实加工细节，同时添加尺寸标注示意杆身厚度参数，直观呈现设计尺寸。结构设计上，该复合扳手整合了两种常用扳手功能，一端为梅花套筒结构，内部设置12角花键齿，可与六角螺栓头实现多齿啮合，受力均匀不易打滑，适合大扭矩紧固作业；另一端为标准开口扳手结构，开口角度符合五金工具通用标准，可快速卡入螺栓头，适合狭窄空间内的快速拧动作业；中间杆身采用等强度变截面设计，从梅花端到开口端平滑过渡，既保证杆身整体抗扭强度，又避免多余材料浪费，杆身与两端工作头的连接位置设置大圆弧过渡，消除应力集中隐患，提升扳手整体使用寿命。设计思路围绕手动工具的实用性展开，兼顾作业效率与结构可靠性，整体造型符合人体工程学握持需求，杆身长度适配常规手动作业的力矩需求，两端工作头的尺寸匹配常用规格螺栓，可覆盖日常设备维修、机械装配等场景的多数紧固需求，模型细节还原度高，各部位尺寸符合五金工具行业通用规范，无结构干涉或不合理特征，可直接用于教学演示、产品设计参考或虚拟装配场景使用。
