手动进给式布拉索螺旋钻孔设备

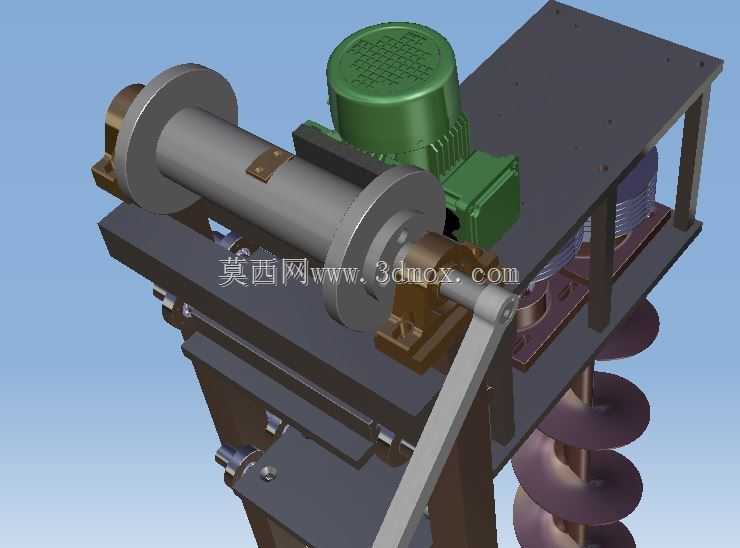

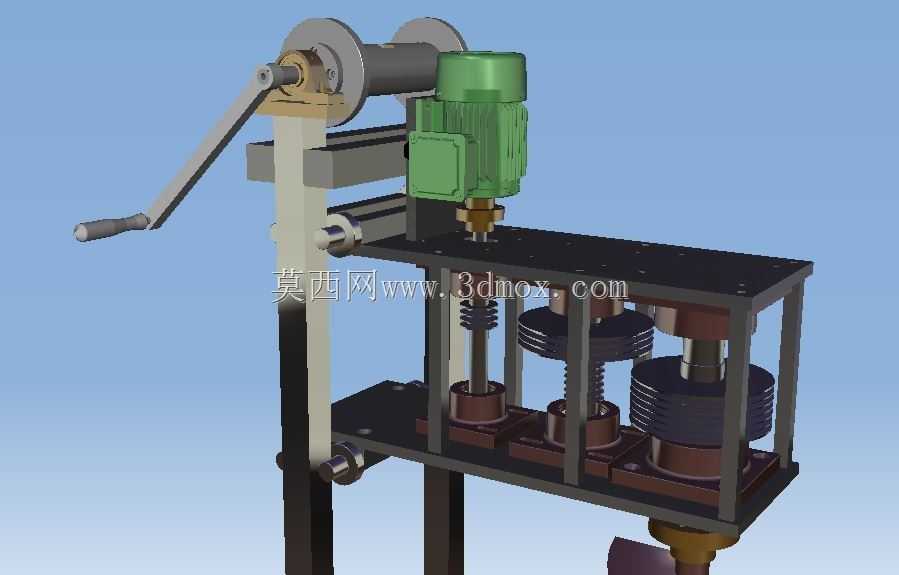

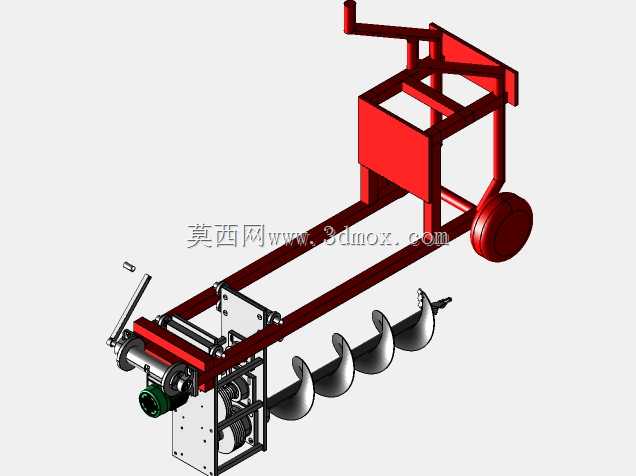

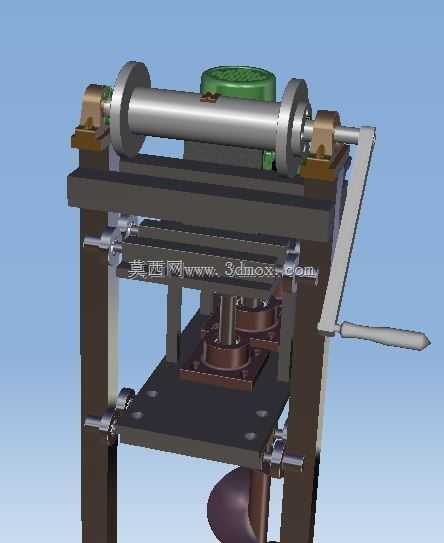

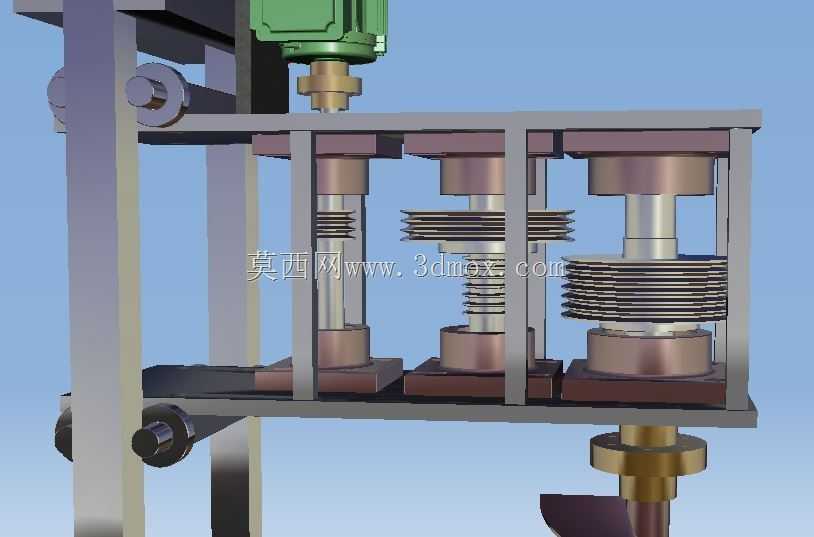

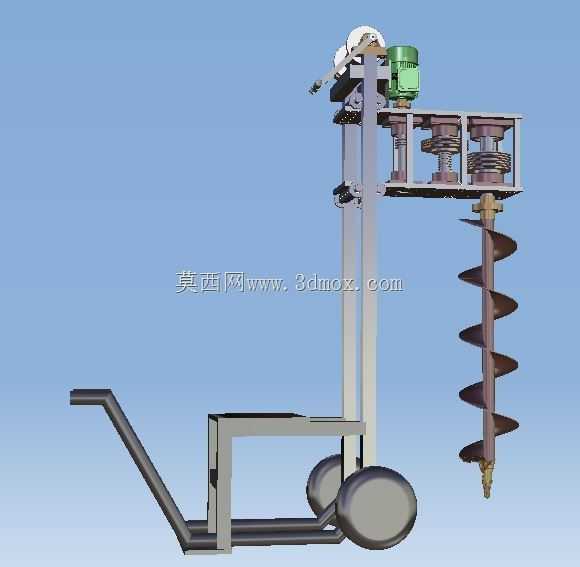

该螺旋钻孔设备主要面向浅层土壤作业场景，可应用于农林种植的基肥穴开挖、岩土工程前期的浅层土样采集、户外管线铺设的先导孔施工、小型桩基的定位引孔作业，也可适配庭院绿化、山地造林等无稳定供电场景的钻孔需求，相比大型钻探设备具备轻量化、易转运、操作门槛低的优势，能够在狭窄作业面、山地陡坡等大型设备无法抵达的区域完成钻孔作业。设备采用手动进给配合动力输出的复合结构设计，核心钻孔动力由立式驱动单元提供，输出端连接螺旋钻具，可针对不同硬度的土层调整输出转速，避免软土层进钻过快卡钻、硬土层进钻过慢效率低下的问题；手动进给机构通过摇臂、滑轮组与滑动载板连接，操作人员可通过摇动手柄精准控制钻具的下钻进给量，进给行程内设置了复位弹簧结构，可在提钻过程中提供辅助回弹力，降低操作人员的抬升施力强度，同时多组弹簧缓冲结构能够抵消钻具遇到硬质石块时产生的反向冲击力，避免动力单元受刚性冲击损坏。设备的机架采用多层框架式结构设计，上层为动力单元安装平台，预留了驱动单元的固定安装孔位，可适配不同功率的同规格驱动部件；中层为进给导向层，设置了多组平行导向光轴，确保滑动载板带动钻具进给时始终保持垂直向下的姿态，避免钻孔偏斜；下层为作业支撑层，作业时可贴合地面放置，分散设备钻进时的下压力，防止设备侧翻。设备整体外轮廓宽度控制在0.6米以内，高度在作业状态下为1.1米，收纳状态下可将摇臂折叠收纳，整体高度可压缩至0.7米，单人即可完成设备的搬运与转场；安装边界方面，设备底部支撑脚的展开跨度为0.5米，仅需平整的0.6平方米作业面即可完成架设，无需额外浇筑固定基础，作业前仅需将支撑脚调平即可开始钻孔作业。钻具连接端采用标准快拆接口，可根据作业需求更换不同直径的螺旋钻头，适配20毫米至120毫米直径的钻孔需求，最大钻孔深度可达1.2米，能够满足绝大多数浅层土壤钻孔作业的要求。设备的操作侧预留了清晰的操作空间，摇臂的操作高度设置在人体站立作业的舒适区间，操作人员无需弯腰即可完成进给操作，长时间作业的疲劳度更低；驱动单元的控制开关设置在机架侧方的易触碰位置，可在进给操作的同时快速控制动力的启停，应对突发卡钻等状况时可快速切断动力，提升作业安全性。
