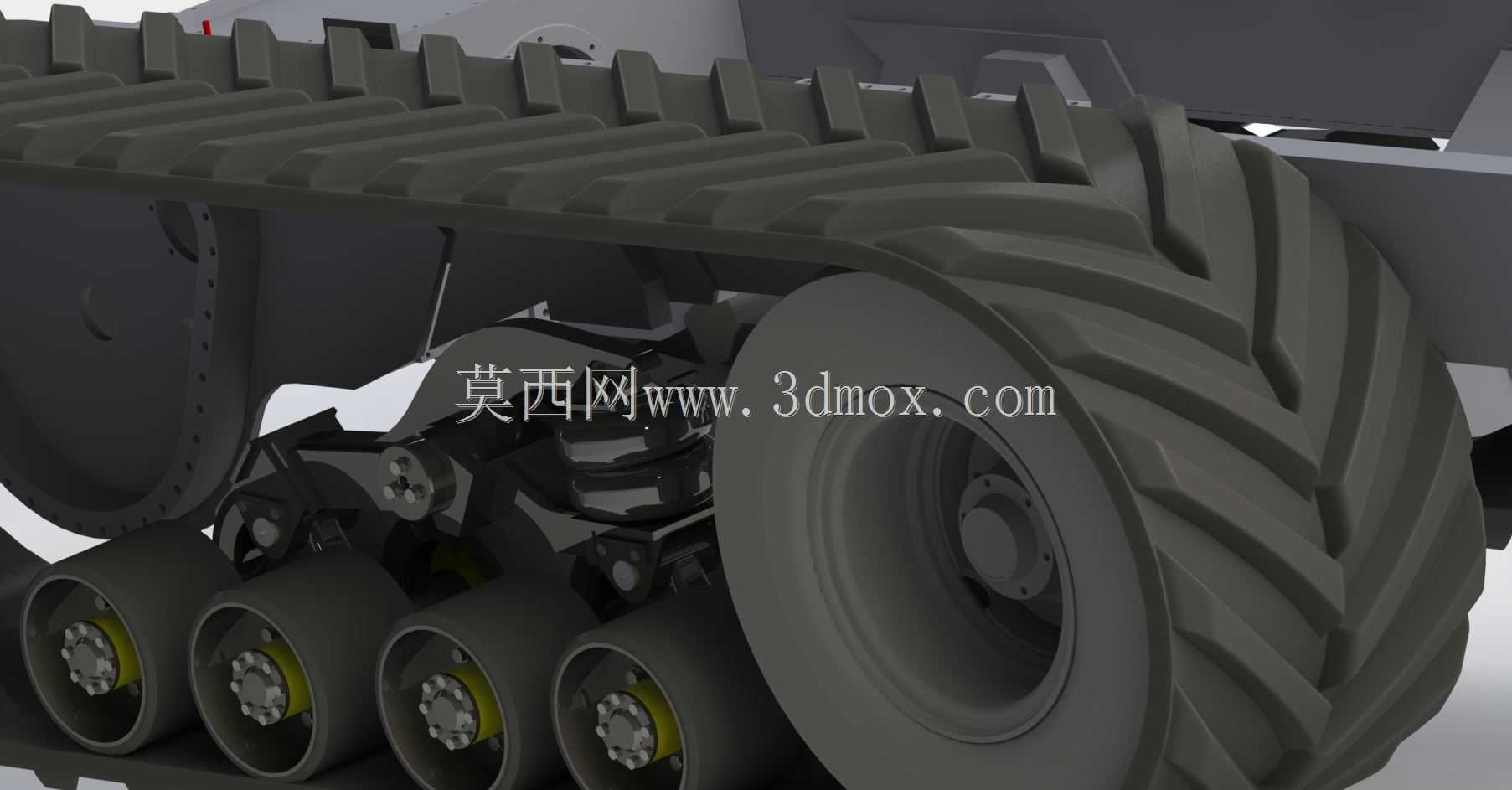

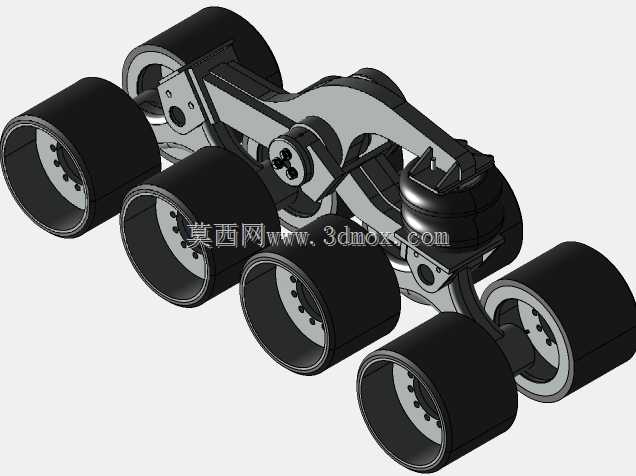

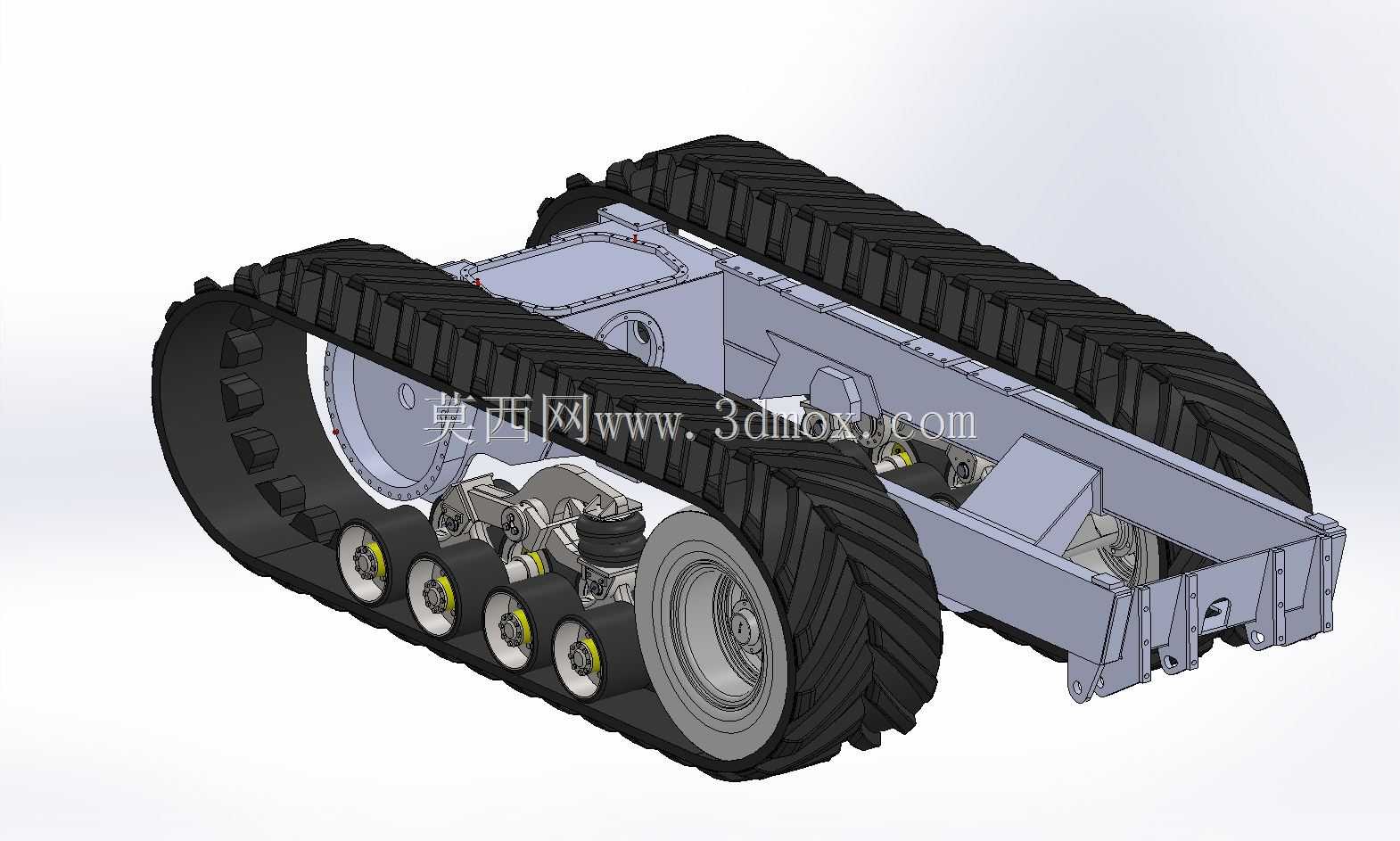

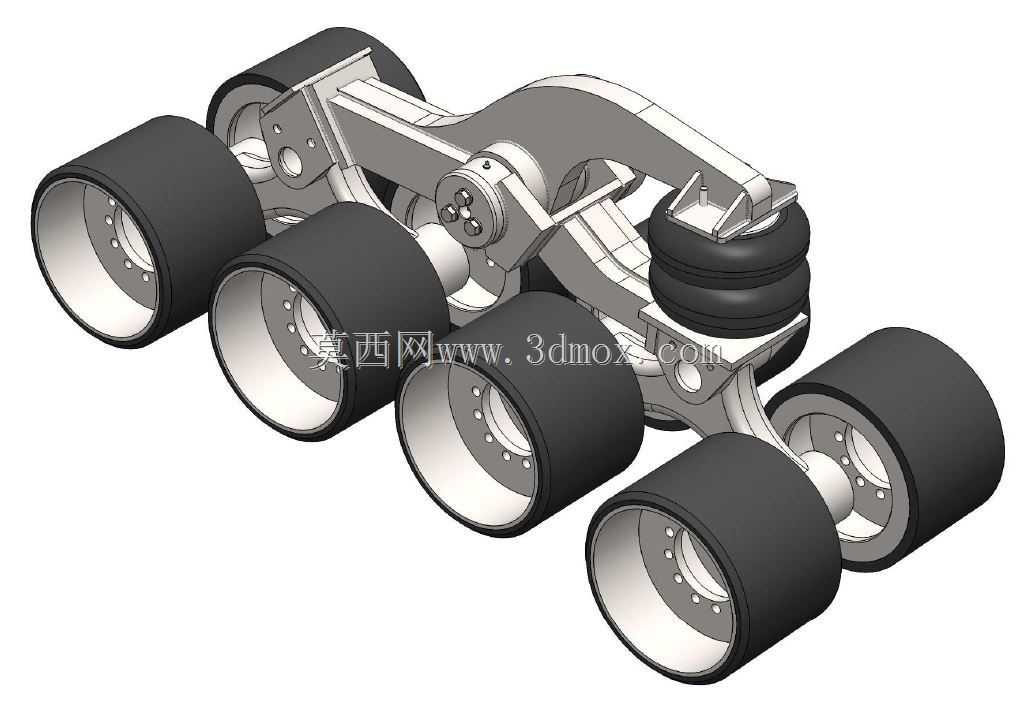

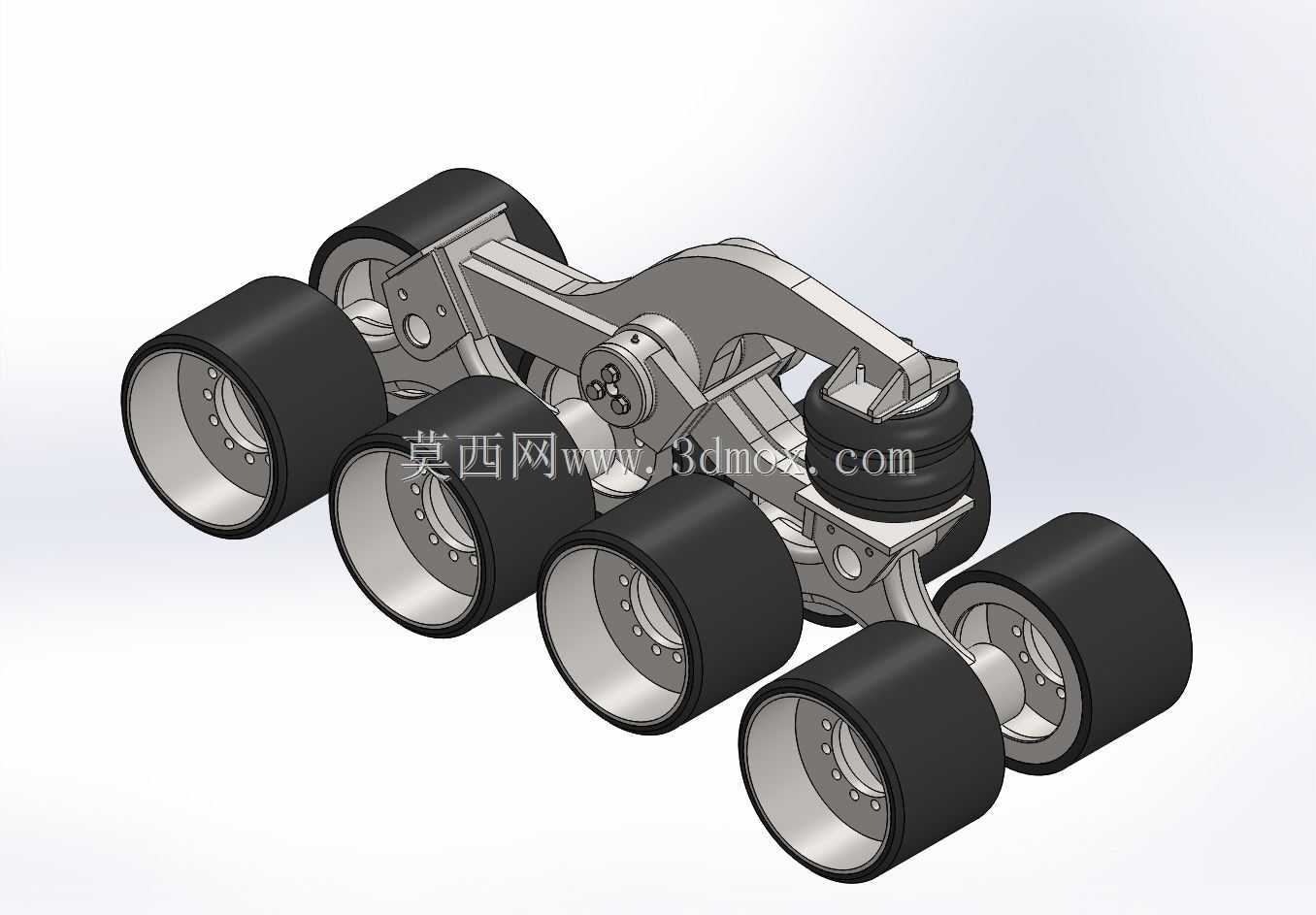

TG-250AG履带拖拉机转向架悬架轮组结构

该结构为大马力橡胶履带式拖拉机的核心行走承载部件，主要应用于水田、坡地、黏重土壤等轮式拖拉机易打滑、易陷车的复杂农耕作业场景，可配套完成深耕、旋耕、播种、秸秆还田等多种农田作业，也可适配推土、开沟等附属作业装置，在保障大牵引力输出的同时，降低对土壤的压实程度，保护耕地耕作层结构。整套行走机构围绕高承载、低接地比压的核心需求设计，橡胶履带采用加深人字花纹结构，花纹块角度与排布经过优化，在湿滑泥泞地块可有效破除泥膜提升抓附力，在硬质路面行走时可降低震动与行驶噪音，避免对铺装路面造成破坏。转向架部分采用多轮组平衡悬架设计，沿履带内侧排布的多组承重轮通过独立摆臂结构与车架连接，每组承重轮可随地面起伏自适应调整上下行程，在凹凸不平的地块作业时，能保证履带与地面始终保持足够的接触面积，避免局部载荷集中导致的履带脱轨、承重轮异常磨损问题，同时可过滤地面传递的颠簸震动，提升驾驶操作的舒适性。导向轮位于履带前端，带有张紧调节结构，可根据履带使用磨损情况调整张紧度，维持履带合理的预紧力，避免作业过程中履带跳齿、脱落。设计过程中充分考虑了部件的安装边界与维护便利性，轮组的安装支座与底盘前桥、车架纵梁的连接点位采用标准化接口设计，可直接与TG-250AG型拖拉机的底盘主体适配，无需额外改动主车架结构；各轮组的轴承密封结构采用多道防尘防水设计，可阻挡田间泥水、沙尘进入轴承内部，延长部件使用寿命，轮体与轮毂的连接采用快拆式结构，日常维护更换密封件、轮胎时无需拆解整个悬架总成，可大幅降低田间作业的故障停机时间。整套结构的载荷分配经过反复校核，承重轮的排布间距兼顾了承载均匀性与履带弯曲灵活性，转向时可通过两侧履带的差速配合实现小半径转向，适配南方小块农田、丘陵坡地的作业转向需求，橡胶履带的宽度与接地长度经过匹配计算，整机接地比压控制在较低区间，即使在春耕泡田后的软烂水田中作业，也不会出现过深的沉陷，保障作业通行效率。
