带橡胶履带的拖拉机悬挂臂结构设计

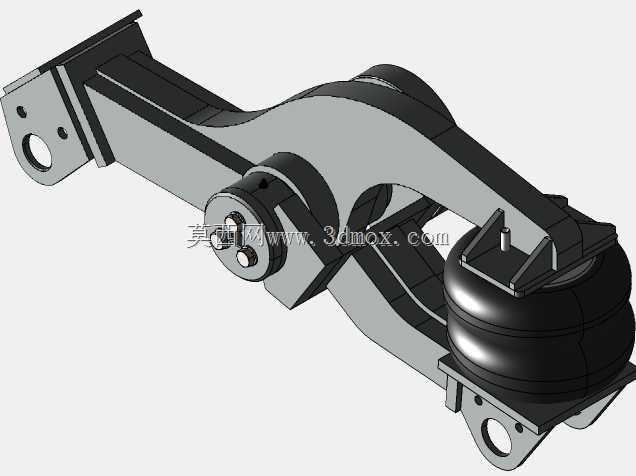

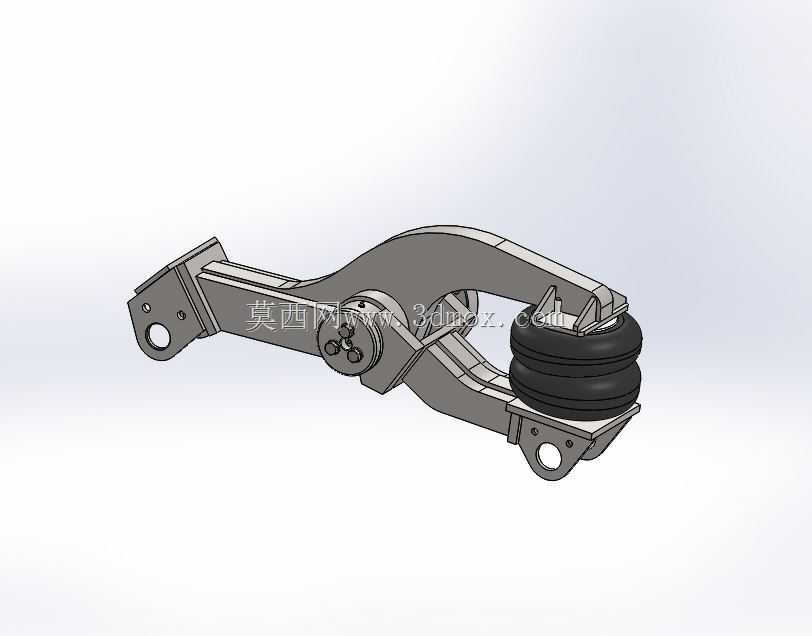

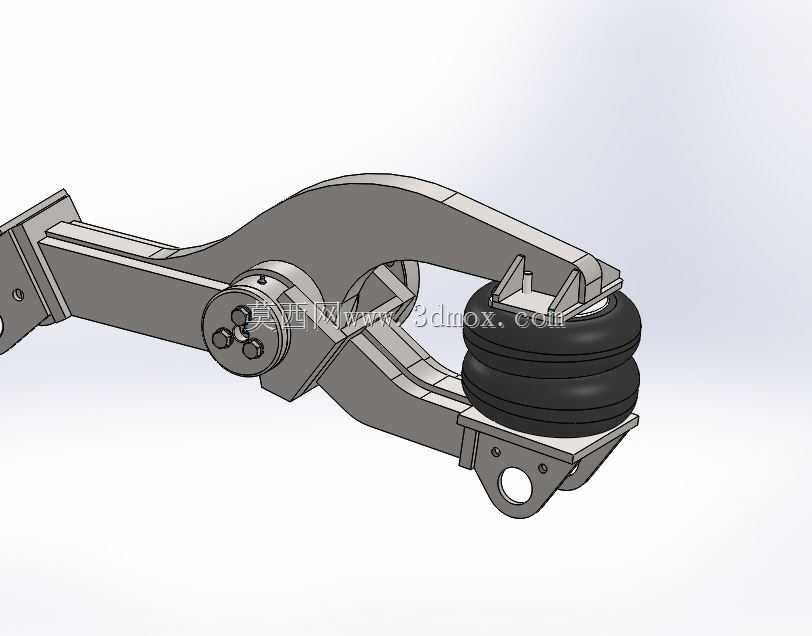

该悬挂臂是配套橡胶履带式拖拉机底盘行走系统的核心承载连接部件，主要应用于丘陵水田、泥泞软基地块作业的农用履带拖拉机，也可适配小型工程履带作业设备的行走端承载结构，核心作用是衔接底盘机架与履带行走端的空气弹簧减振组件，承接整机作业过程中传递的垂向、纵向及侧向载荷，同时为行走端提供可靠的摆动自由度，缓冲复杂地形带来的冲击载荷，避免刚性连接造成的构件疲劳损坏，保障拖拉机在不平整地块行驶、作业时的整机稳定性与通过性。从功能特性来看，该悬挂臂采用分体铰接式结构设计，臂身主体为变截面箱型焊接结构，在铰接支点、载荷承接位置做了局部加厚加强处理，可在控制整体自重的前提下满足大载荷承载需求；臂体一端通过铰接销轴与底盘机架连接，可绕铰接轴实现一定角度的上下摆动，适配地形起伏带来的行走端高度变化；另一端集成了空气弹簧安装位与履带轮组连接支架，空气弹簧可根据作业载荷动态调整缓冲刚度，相比传统钢板弹簧悬架拥有更优的减振效果，能有效降低作业过程中的整机颠簸，提升驾驶舒适性同时减少作业颠簸对农机具安装精度的影响。设计过程中，工程师充分考虑了橡胶履带拖拉机的作业工况特点：针对水田作业的泥泞腐蚀环境，臂身所有铰接位置都设计了密封防尘结构，避免泥沙进入铰接轴套造成异常磨损；针对履带行走的侧向受力特点，臂体侧向做了加强筋结构设计，可承受转向、侧倾时传递的侧向载荷，避免臂体出现侧向变形；安装边界方面，该悬挂臂的铰接孔位间距、空气弹簧安装座的定位尺寸、履带轮组连接支架的孔位都严格匹配TG-250AG型拖拉机底盘的前桥安装尺寸，无需额外改制即可直接完成装配，臂体摆动行程经过校核，在最大上下摆动位置不会与底盘机架、履带护板等周边构件发生运动干涉，空气弹簧压缩到极限行程时臂体也不会出现硬接触，保障全行程范围内的结构可靠性。外形尺寸上，该悬挂臂整体长度适配250马力级橡胶履带拖拉机的轮距设计，臂身截面尺寸经过有限元受力校核，在满载作业、过田埂冲击等极端工况下的应力值均低于材料许用应力，可满足长期高强度作业的使用寿命要求。
