蒸汽动力原理演示 aeolipile 结构造型

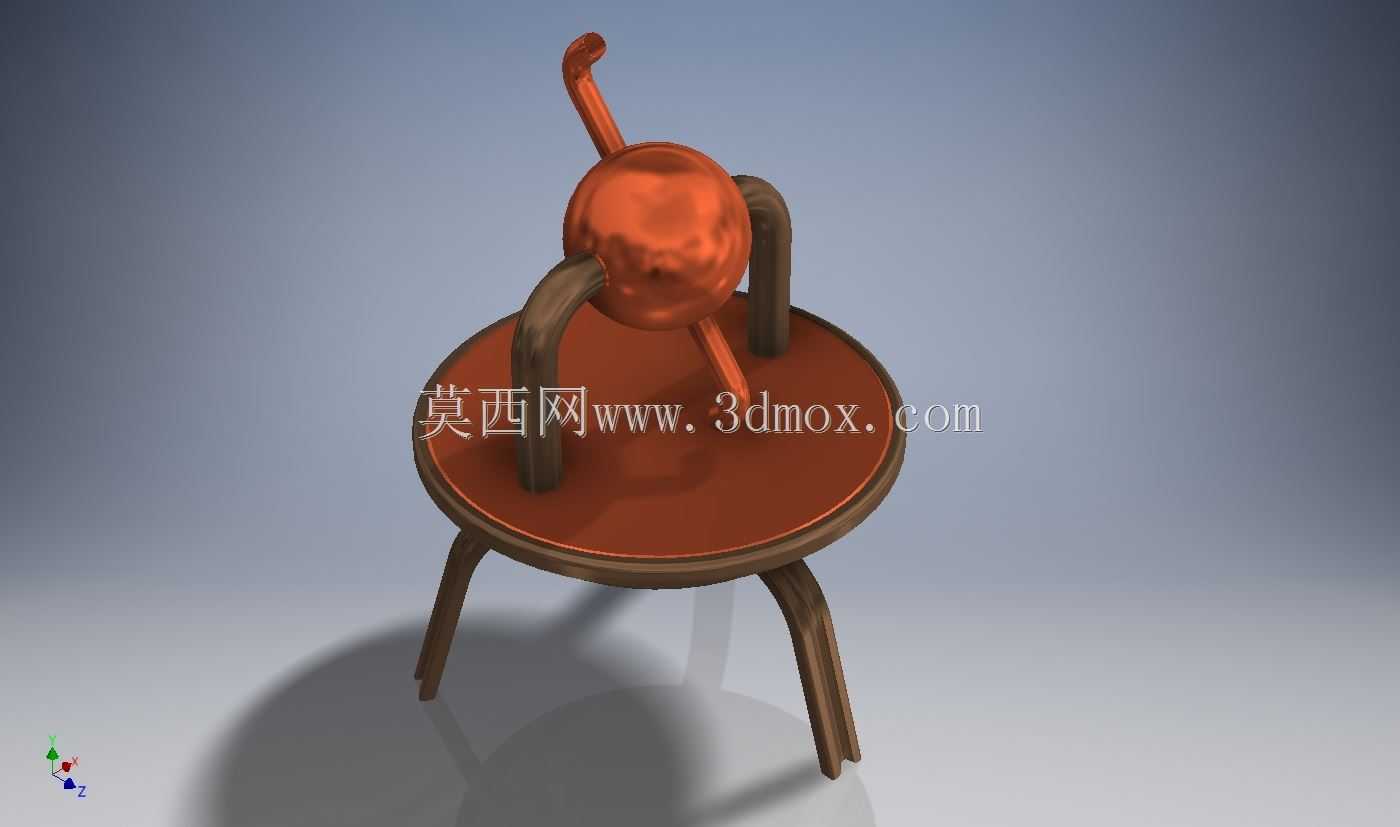

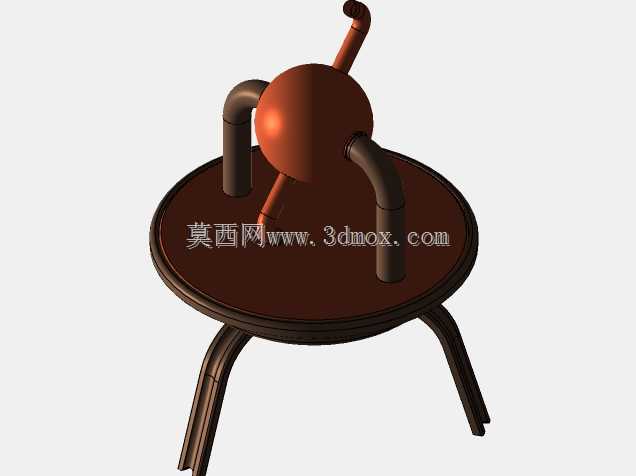

这款aeolipile结构的核心是通过蒸汽喷射实现反冲旋转，是早期蒸汽动力装置的经典具象化结构，常被用于热力学原理教学演示、古典机械复原展示场景，也可作为蒸汽动力发展历程的科普展项载体。从结构设计逻辑来看，整个装置分为支撑底座、支架、中央旋转球体、喷射弯管几个核心部分，支撑底座采用三足式支腿结构，支腿向外倾斜一定角度，保证整个装置放置时的稳定性，底座台面为圆形平面，预留了支架安装的定位孔位，安装时支架垂直固定在台面两侧，上端承托中央球体的旋转轴，保证球体转动时的同轴度，避免转动过程中出现卡滞或偏摆。中央球体为空心密封结构，是盛装水并产生蒸汽的核心腔体，球体两侧的轴为空心结构，既承担旋转支撑的作用，也作为蒸汽进入球体的通道？不对，实际结构中球体内部充入适量水，当对球体进行加热时，内部水汽化产生高压蒸汽，蒸汽从球体上伸出的两个切向布置的弯管喷嘴喷出，利用反作用力推动球体绕支架轴旋转，两个喷嘴的喷射方向相反且与球体切线方向一致，能最大化将蒸汽的压力能转化为旋转的扭矩，不需要额外的叶片结构，靠蒸汽射流的反冲直接输出旋转运动。设计过程中需要重点考虑几个边界参数：首先是球体的壁厚，既要保证密封承压能力，也要控制整体重量，降低旋转时的摩擦阻力；其次是喷嘴的孔径与角度，孔径过大会导致蒸汽泄压过快，压力不足无法推动球体持续旋转，孔径过小则蒸汽流量不足，输出扭矩过小，喷嘴的切向角度偏差会直接导致反作用力的径向分力增大，降低动力输出效率，同时加剧转轴的磨损；另外支架的高度需要匹配球体的直径，保证球体旋转时不会与底座台面发生干涉，支腿的张开角度需要经过重心校核，确保装置在高速旋转时不会出现倾翻。这类结构虽然没有直接的工业生产动力输出用途，但在热力学教学中能非常直观地展示反冲运动、能量转换的基本原理，相比平面示意图，实体结构能让学习者清晰观察到蒸汽流动、旋转输出的完整过程，也常被用于古典机械复原项目中，还原早期人类对蒸汽动力的探索成果，建模时需要重点处理球体与喷嘴的连接密封结构、转轴与支架的配合间隙，保证虚拟装配时各部件的运动关系符合实际物理逻辑，旋转过程中无部件穿模，支撑结构的受力方向也需要符合静力学平衡要求，还原真实装置的力学特性。
