斜向结构流体输送泵装配结构设计

该斜泵结构主要面向存在竖向与斜向管路衔接需求的流体输送场景，常见于市政给排水管线接驳、工业循环水系统变向输送、中小型水利工程的坡面流体提升、化工生产环节的介质转向输送等工况，可在管路存在非直角转向的安装环境中完成流体的增压与输送作业，减少管路额外弯头配件的使用，降低管路沿程阻力损失，提升流体输送的整体效率。

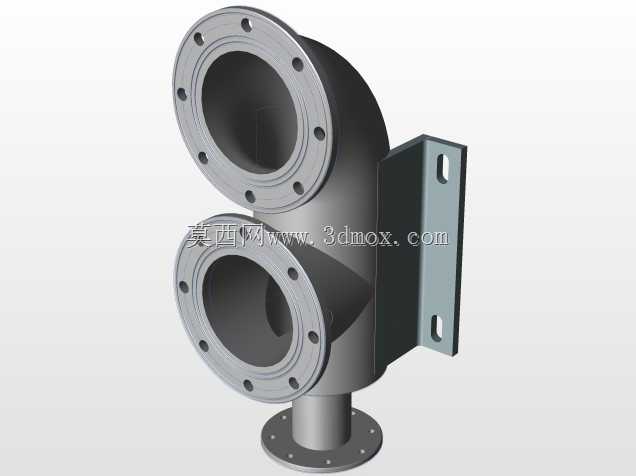

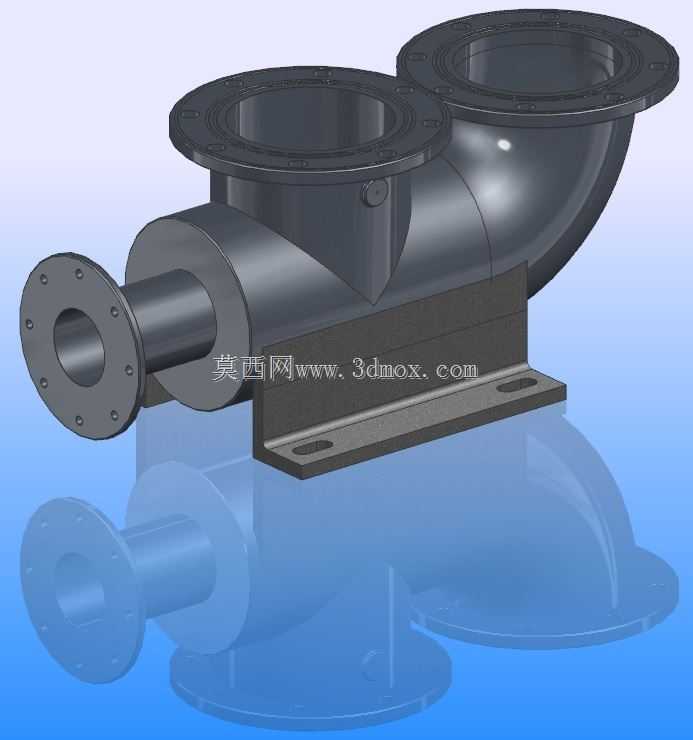

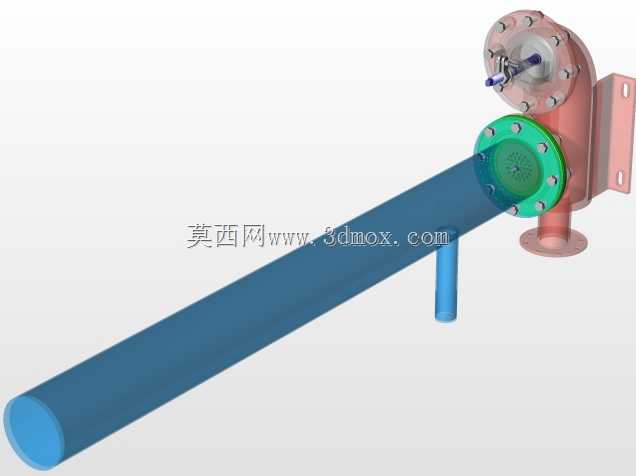

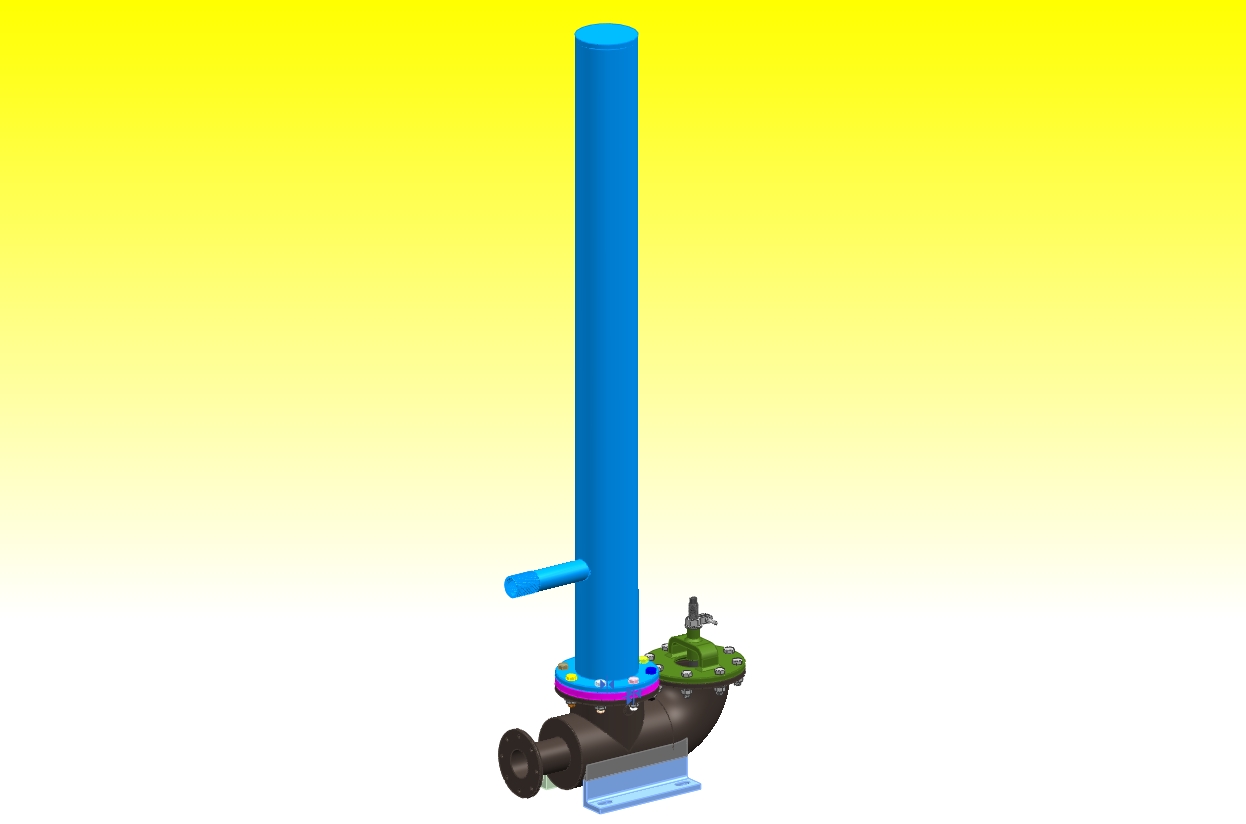

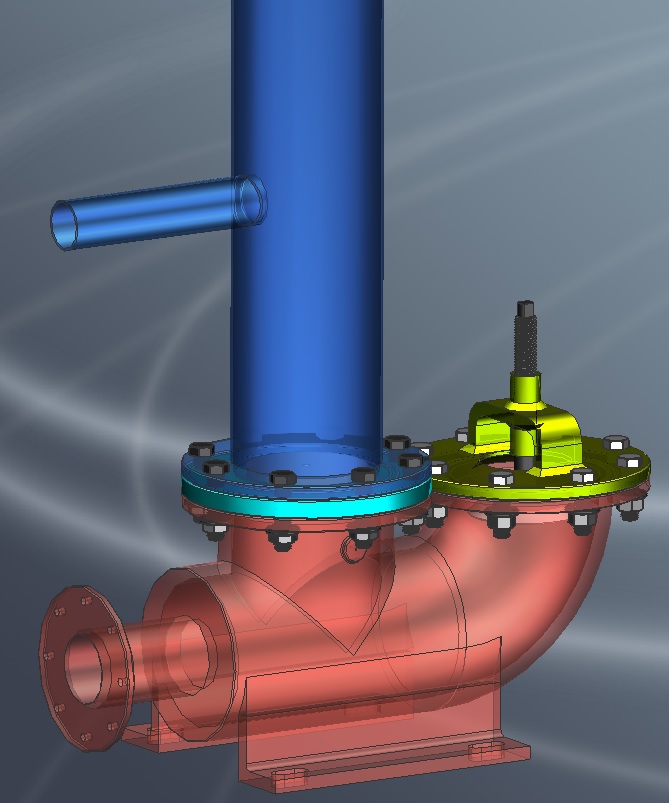

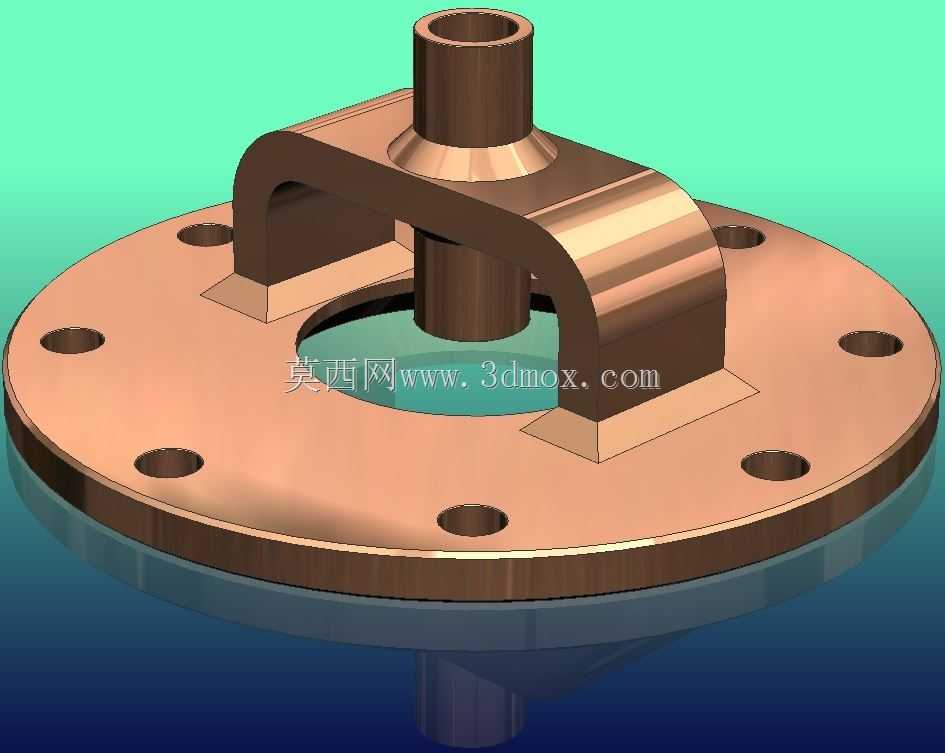

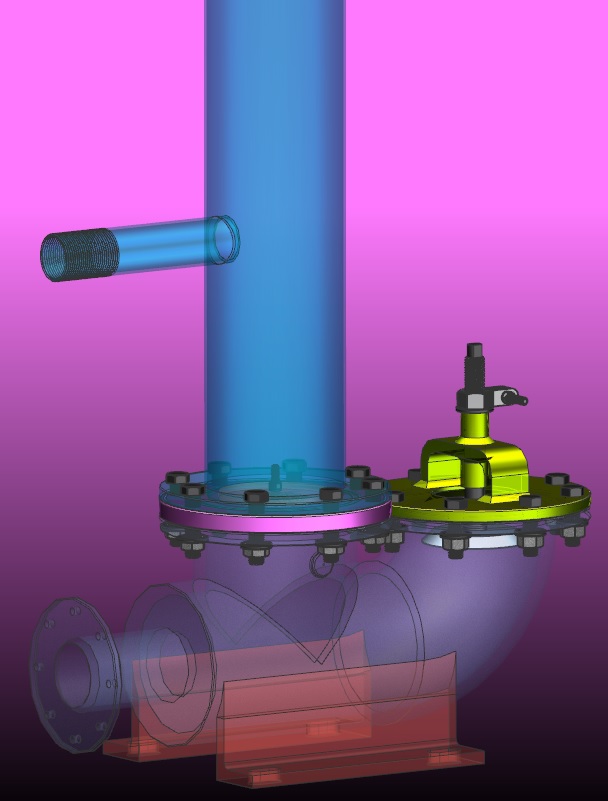

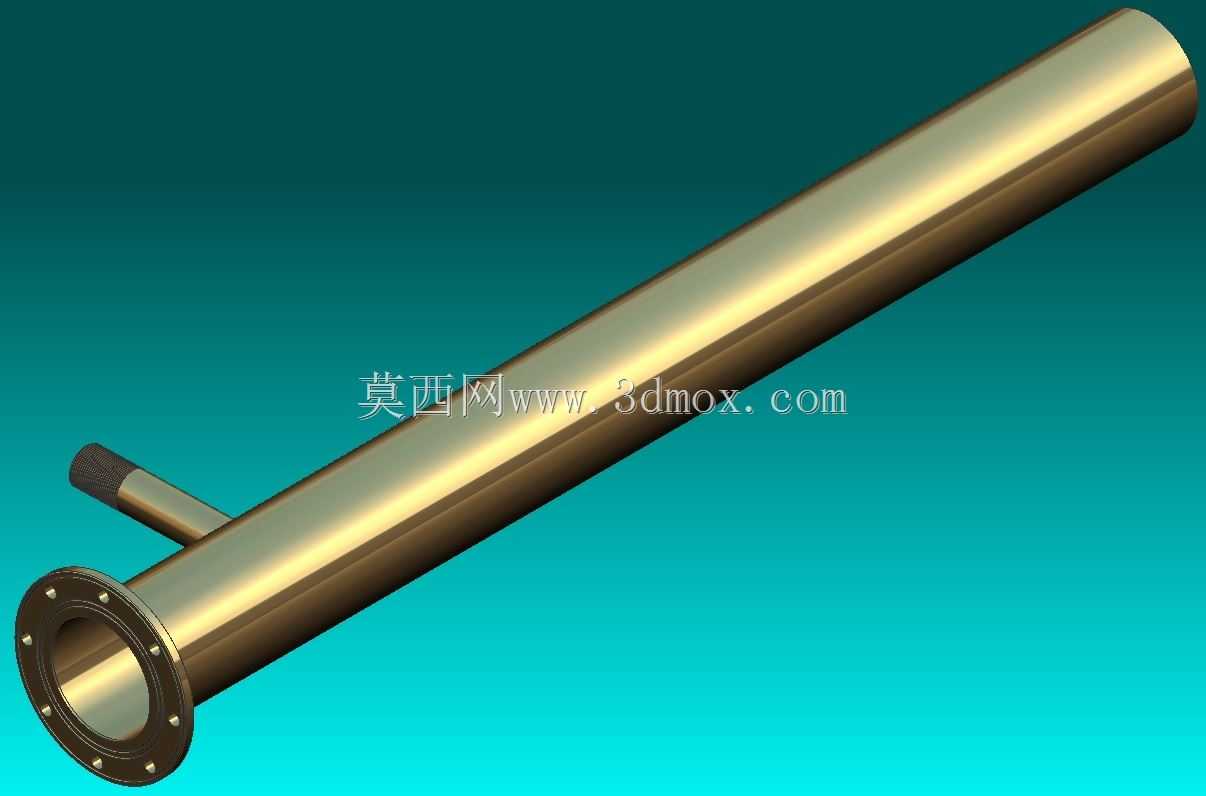

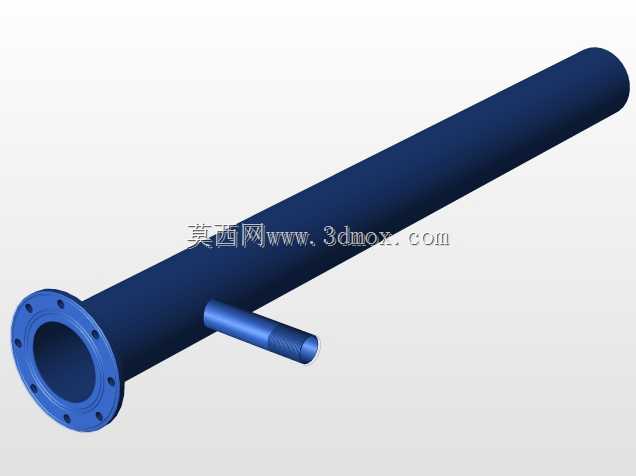

从功能特性来看，该泵体采用斜向流道的一体式壳体设计，入口端设置标准法兰连接结构，可直接与水平方向的来流管路对接，顶部竖向接口可连通竖向输出管路，侧部预留的斜向接口可适配坡面布置的分支管路，实现单泵体支持多方向管路接驳的功能，无需额外加装三通转向配件。泵体上部设置的调节机构可实现内部过流部件的开度调节，根据实际输送需求调整流体输出的流量与压力，适配不同工况下的输送参数要求。泵体底部设置一体式安装支座，可直接通过螺栓固定于混凝土基础或钢制安装架上，保障设备运行过程中的结构稳定性，降低振动传导带来的管路连接松动风险。

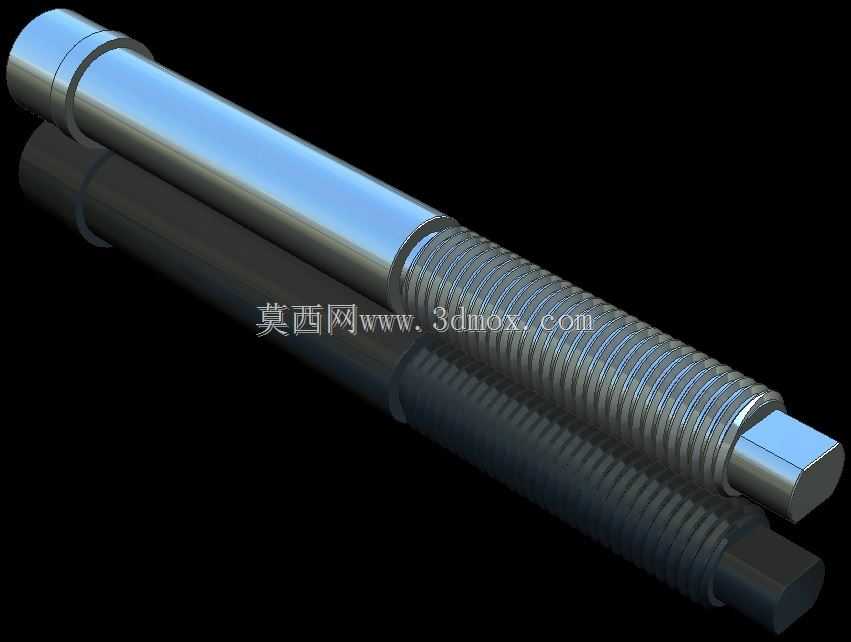

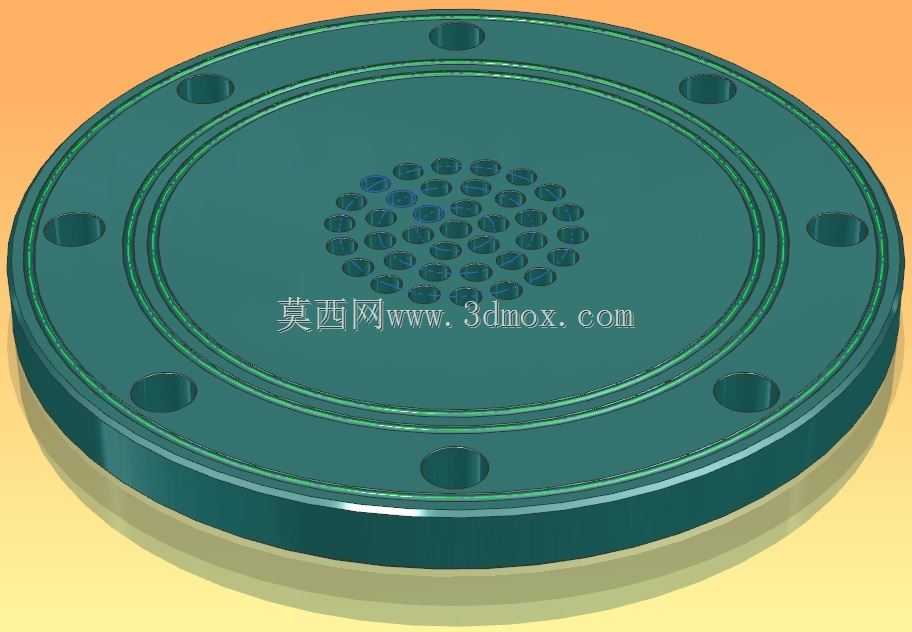

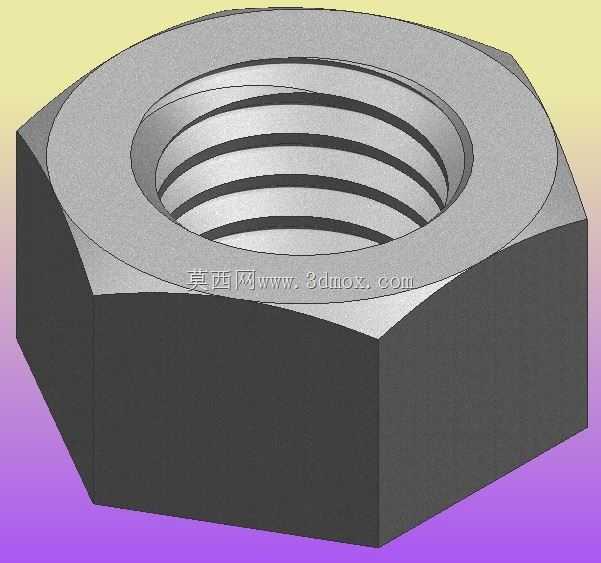

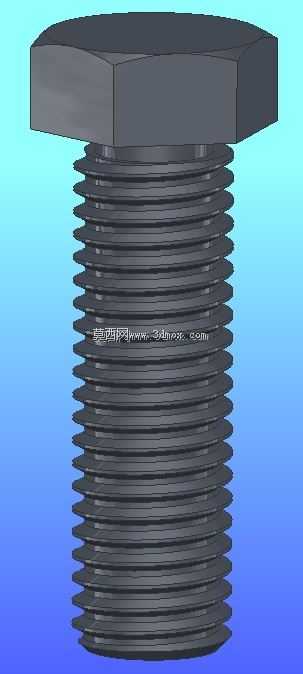

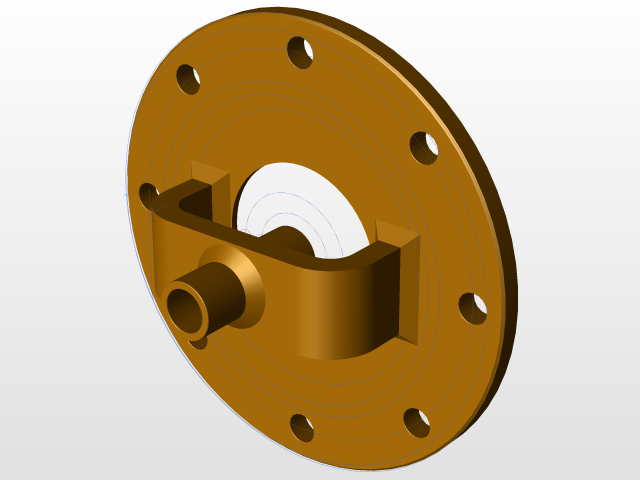

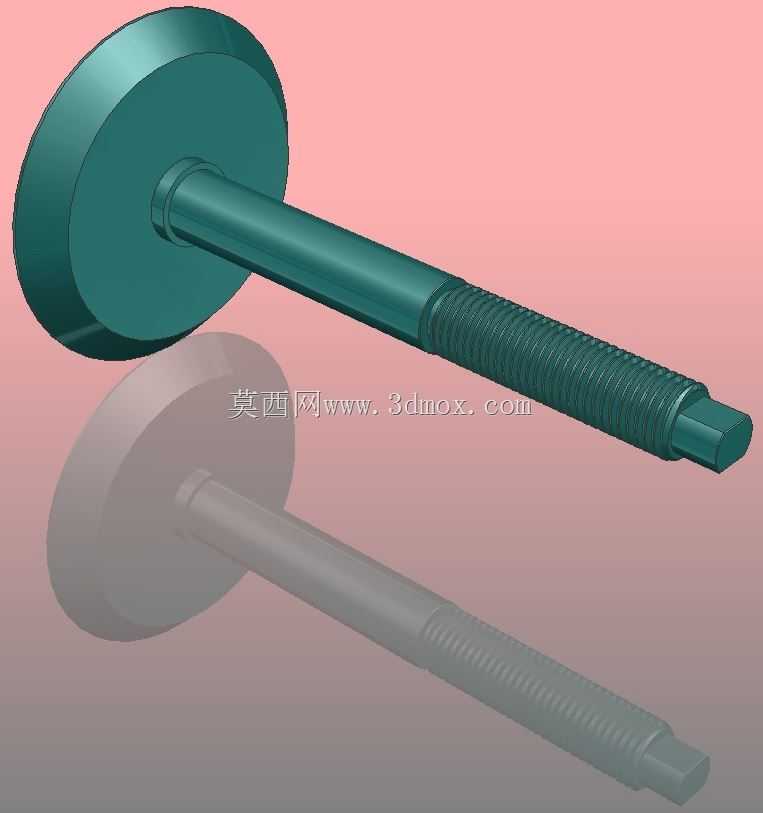

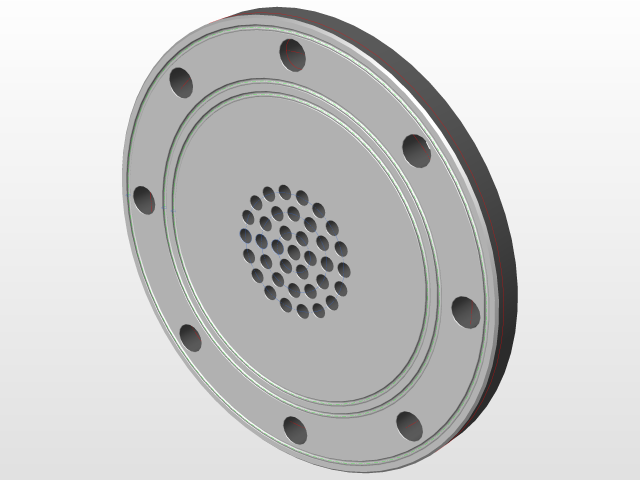

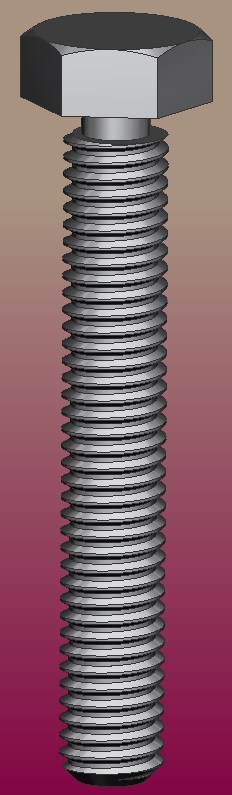

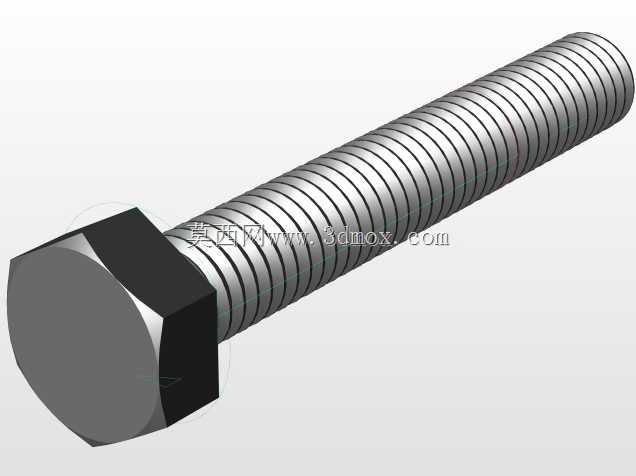

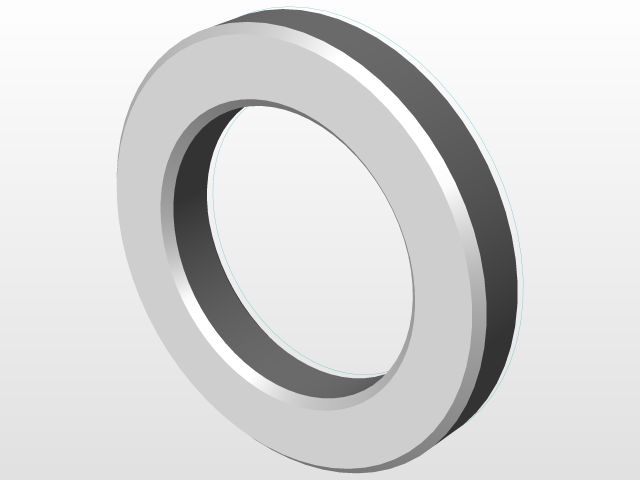

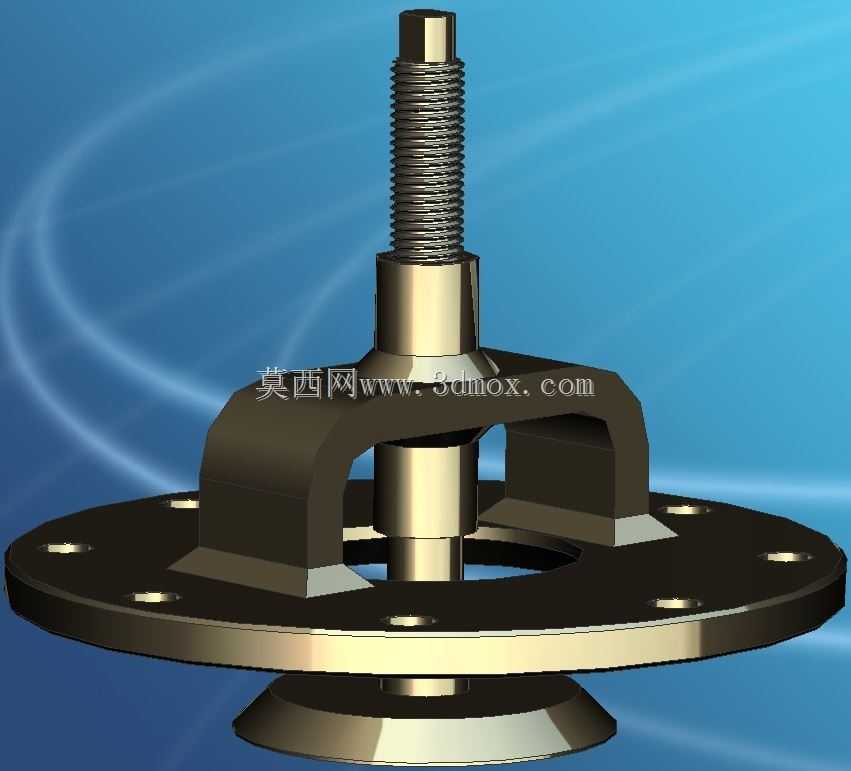

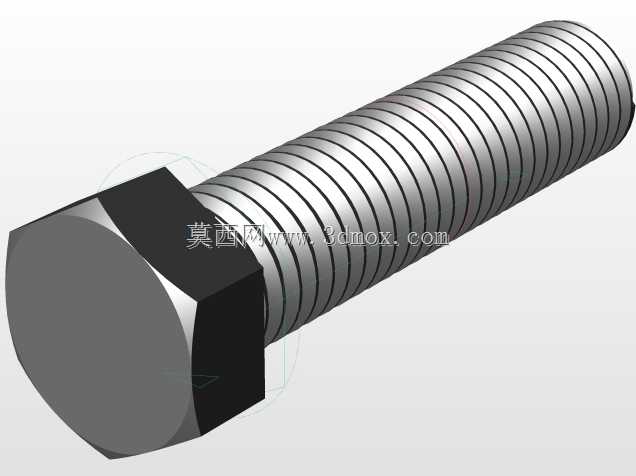

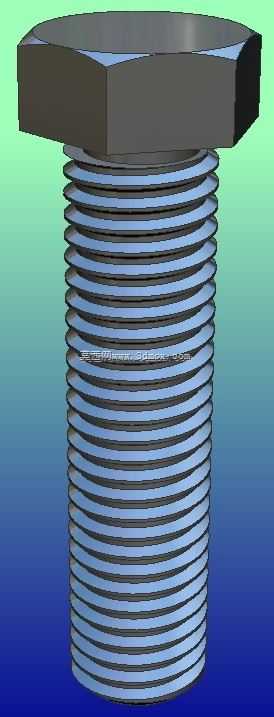

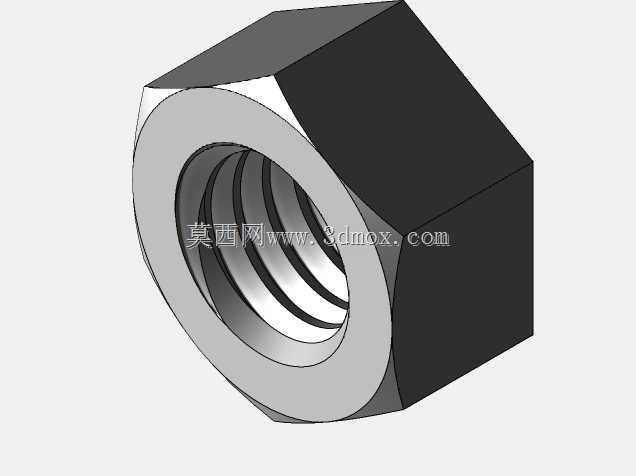

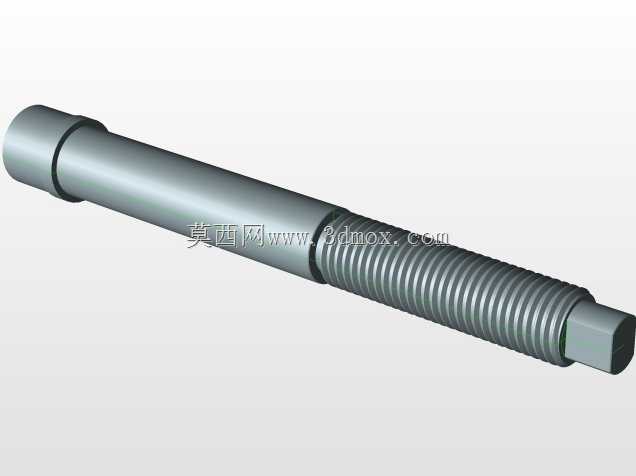

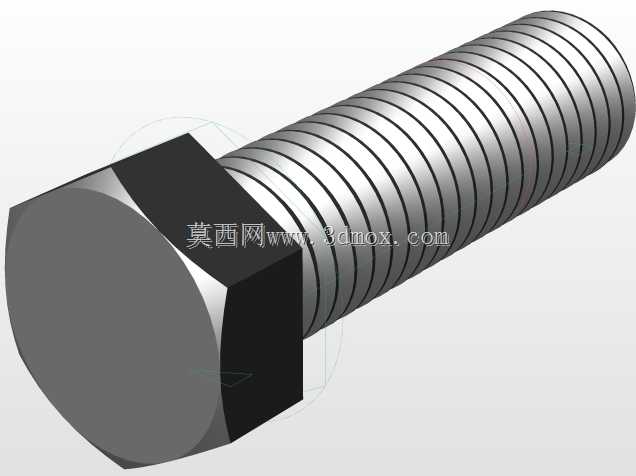

在设计思路上，该结构优先考虑了流道的顺滑过渡设计，将泵壳内部的流道转角处做圆弧过渡处理，避免流体在转向过程中产生涡流与气蚀，降低流体对泵壳内壁的冲刷损耗，延长设备的整体使用寿命。整体装配过程中，法兰连接部位均设置密封结构，通过周向均匀布置的螺栓提供均匀压紧力，保障各连接部位的密封性能，避免输送过程中出现介质泄漏问题。上部调节机构与泵壳的连接部位采用多层密封组合结构，既保障调节动作的顺畅性，也可避免介质从调节杆部位渗漏。

从安装边界来看，该泵体的水平入口法兰尺寸适配常规中低压管路的连接标准，顶部竖向接口与侧部斜向接口的中心距经过精准核算，可直接适配常规坡面管路的安装间距，安装支座的螺栓孔位置符合通用泵类设备的安装尺寸规范，无需对现有安装基础做大规模改造即可完成替换安装。整体结构的外部轮廓做了圆角优化处理，避免安装过程中尖锐边角造成施工磕碰损伤，各外露部件均做了防腐防护处理，可适配潮湿、轻度腐蚀的户外安装环境。
