传统立式双辊甘蔗压榨设备结构设计

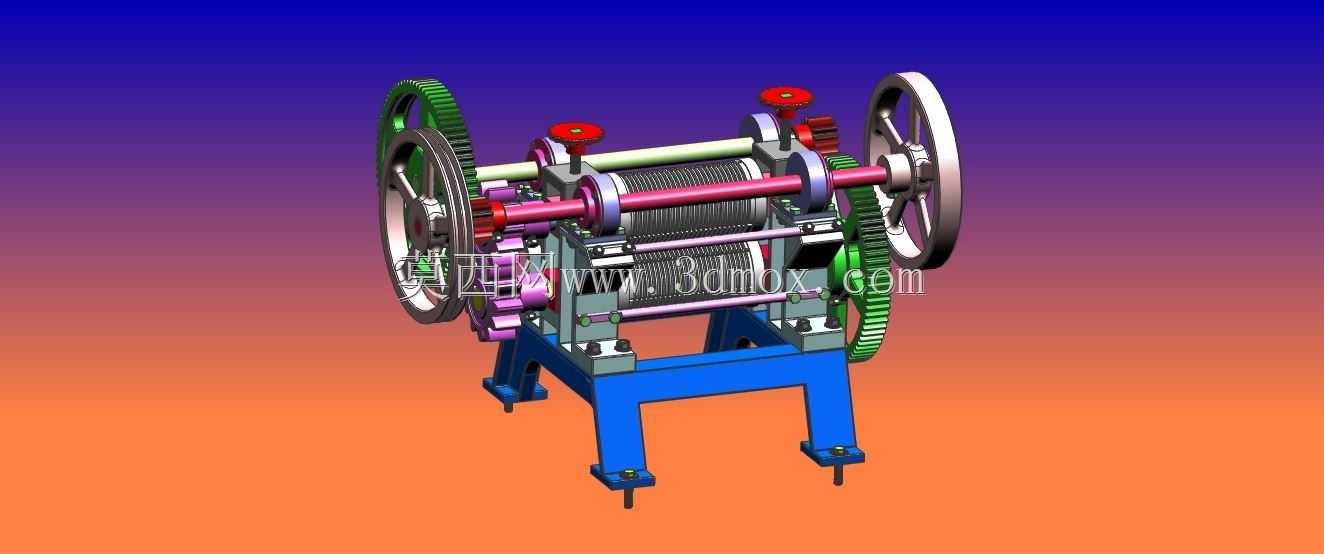

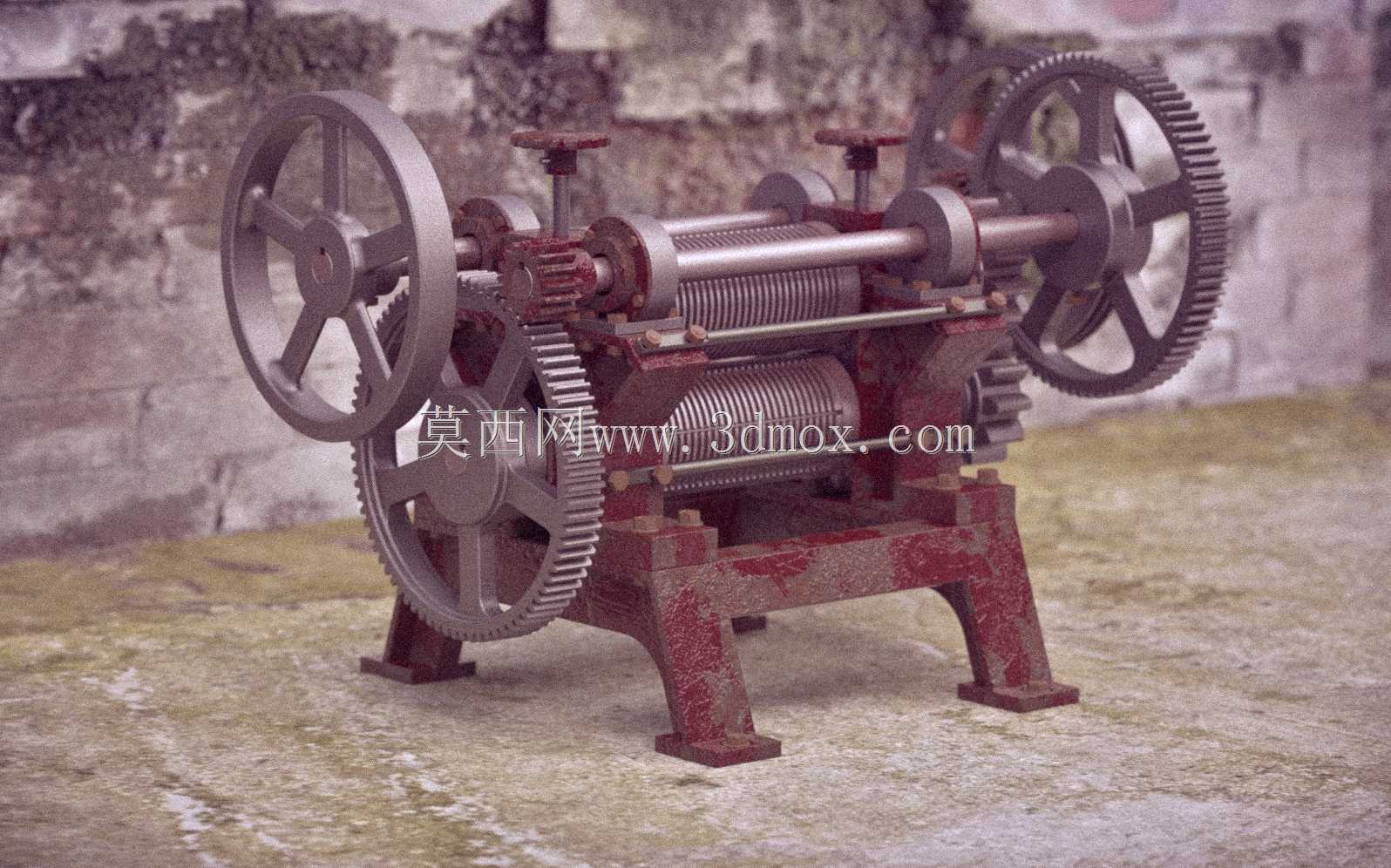

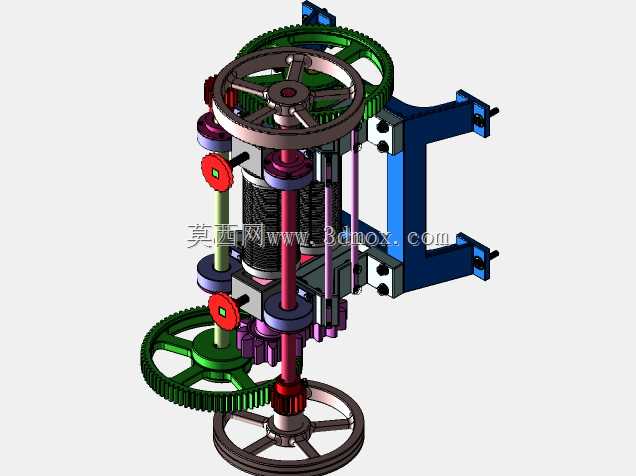

这款甘蔗压榨设备主要面向小型果蔬加工门店、流动蔗汁售卖摊点、乡镇小型糖料预处理作坊等应用场景，核心用途是通过机械挤压作用破坏甘蔗茎秆的纤维结构，快速榨取蔗汁，替代传统手工捶打压榨的低效作业方式，适配直径20mm至60mm范围内的新鲜紫皮、绿皮甘蔗的压榨作业，也可用于茎秆质地相近的甜芦粟、甜玉米秆等作物的取汁作业。设备核心功能依靠平行布置的上下两组压辊实现，压辊表面加工有细密的防滑齿纹，能够在挤压过程中牢牢咬合送入的甘蔗，避免蔗料打滑回退，同时通过压辊间的可调间隙适配不同粗细的原料，保证压榨过程中蔗汁提取率达到较高水平，减少蔗渣残糖量。传动系统采用大小齿轮组匹配双侧手轮的结构设计，手动驱动时可通过齿轮减速比放大输入扭矩，操作人员无需施加过大的转动力即可带动压辊转动，降低作业劳动强度；压辊上方设置的两个红色调节手轮，可独立调整两侧压辊间隙的压紧程度，既可以根据甘蔗纤维硬度灵活调整挤压力度，也能在设备卡料时快速抬升上辊排除故障，日常维护时也可通过该结构快速拆解压辊清理残留蔗渣。设备整体采用立式框架支撑结构，蓝色一体式铸铁机架作为核心承载部件，下方四个带固定孔的支脚可直接通过膨胀螺栓固定在操作台面或水泥基座上，安装时需预留左右两侧手轮的操作空间，前方预留甘蔗进料与蔗汁导流的操作区域，后方预留蔗渣排出空间，整体安装边界宽度约750mm、深度约400mm、高度约650mm，无需额外配套大型动力装置，仅靠手动操作即可稳定运行，适配无稳定供电的流动经营场景。设计过程中重点优化了传动齿轮的啮合精度，避免运行过程中出现卡滞、异响问题，压辊与机架的连接部位采用耐磨轴套结构，长期高负载挤压作业下也能保持转动顺畅，设备外露传动部件均做了圆滑过渡处理，减少作业过程中的安全隐患，整体结构简单可靠，零部件通用性强，日常故障维修更换配件成本较低，非常适合小规模经营场景下的长期高频使用。
