工厂主回路隔离开关结构设计方案

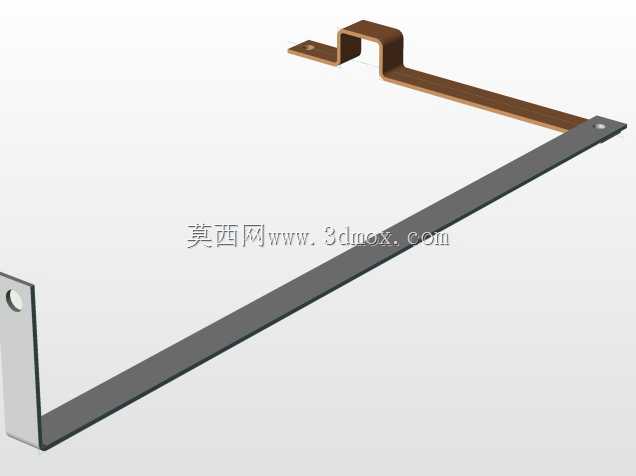

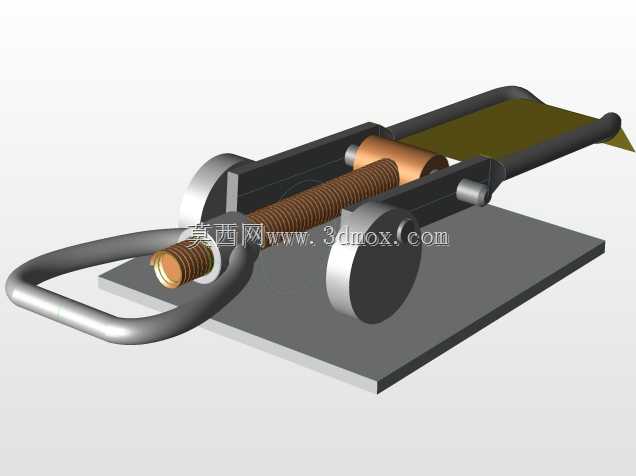

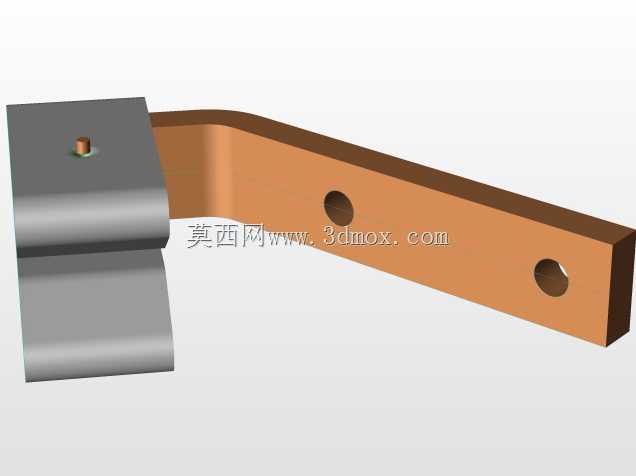

　　在工厂低压配电系统的进线侧与母联分段位置，主隔离开关承担着无负荷状态下分断电路、形成明显断开点的核心作用，是设备检修、线路维护环节保障作业安全的关键电气部件，区别于带灭弧能力的断路器，隔离开关不具备带负荷分合的能力，其结构可靠性直接关系到配电系统的运维安全。这套隔离开关的结构设计围绕工厂车间配电场景的实际需求展开，整体采用框架式支撑结构，导电回路选用高导电率的铜质母排作为载流主体，接触部位做镀银处理降低接触电阻，避免长期大电流运行出现过热氧化问题。操作机构采用手动旋转驱动结构，配套清晰的分合闸位置指示，确保运维人员在操作位置能够直观判断触头的开合状态，机构内部设置机械联锁结构，防止带负荷误操作的同时，

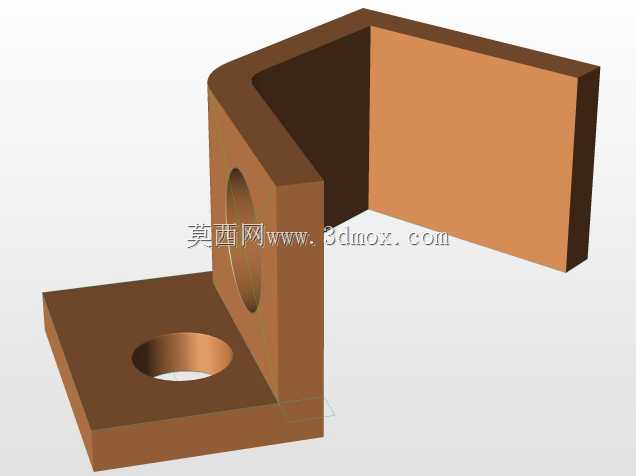

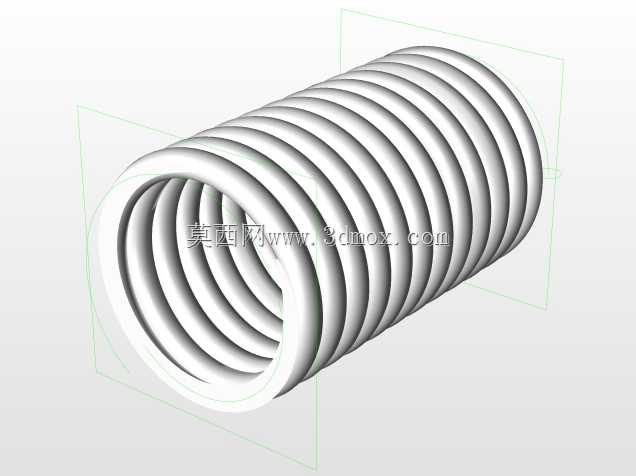

　　也能避免合闸状态下柜门被误开启的风险。从安装边界来看，该隔离开关适配标准GGD、GCS型低压配电柜的安装梁尺寸，安装孔位按照行业通用的配电元件安装间距设计，进出线母排的接线端预留足够的线缆压接空间，可适配不同截面积的铜排与电缆接线端子，无需额外做转接排处理，能够直接替换同电流等级的老旧隔离开关，降低现场改造的施工难度。设计过程中针对触头接触压力做了反复校核，通过弹簧压片结构保证动静触头在合闸状态下的接触压力均匀，避免因接触压力不足导致局部温升过高，同时在触头外侧设置绝缘挡板，防止分闸状态下外部异物误入触头间隙引发短路故障。整体外壳的防护等级满足配电室内安装的使用要求，外露金属部件均做防腐防锈处理，适配工厂车间内多粉尘、

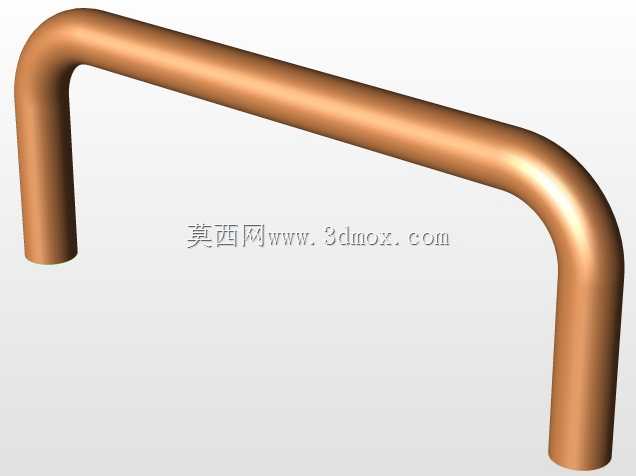

　　温湿度波动较大的运行环境，操作手柄采用绝缘性能优异的热固性塑料材质，即使在潮湿环境下操作也能保证足够的绝缘安全距离。在结构装配层面，所有部件采用模块化设计，触头组件、操作机构、支撑框架均可独立拆分，后期运维更换易损件时无需整体拆卸设备，能够大幅缩短检修停电时长，适配工厂连续生产的运维需求。
