工厂内部主隔离开关结构设计

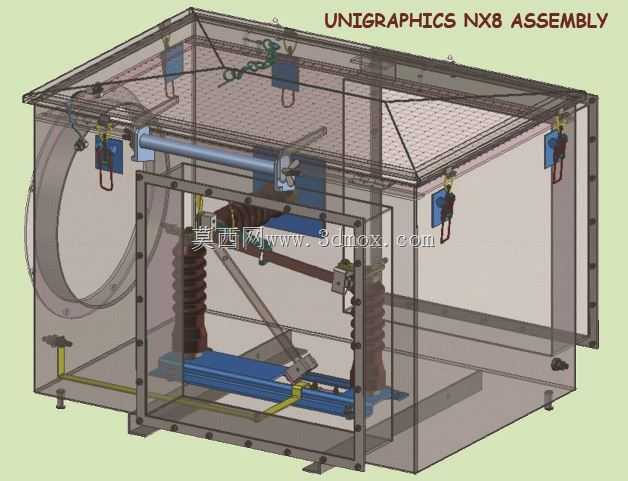

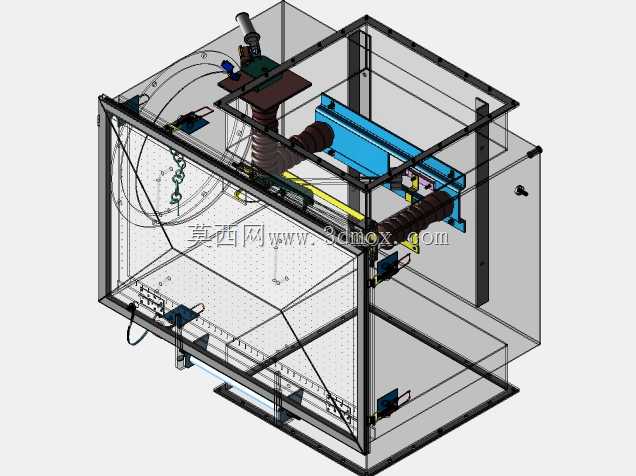

该隔离开关主要应用于工厂内部10kV及以下电压等级的配电系统主回路，作为进线端与后端负载之间的明显断开点，承担检修隔离、电源分断的核心作用，在厂区变电站、车间进线柜、环网柜单元中均有广泛适配场景，能够在设备检修、线路维护时提供可靠的电气间隙，保障运维人员的作业安全。从功能特性来看，该隔离开关采用三相分体式绝缘支柱设计，每相导电回路独立支撑，绝缘件选用环氧树脂浇注支柱，爬电距离满足户内配电设备的污秽等级要求，动触头采用闸刀式回转结构，分合闸过程中通过操作机构带动转轴转动，实现三相触头的同步分合，触头接触部位配备弹簧压紧结构，保证长期通流过程中的接触压力稳定，避免因接触电阻过大引发的发热问题。设计过程中优先考虑了柜体内部的安装适配性，整体采用框架式安装底座，底座预留标准安装孔位，可直接固定于柜内安装梁上，操作机构的转轴伸出位置匹配标准柜型的操作面板开孔，无需额外改制柜体结构即可完成装配。外形尺寸方面，整体柜体适配宽度800mm的标准中置柜或环网柜安装空间，深度方向预留了足够的触头分闸间隙，分闸后断口距离满足高压电气安全距离要求，不会发生击穿放电风险，柜体外壳采用透明防护结构设计，既可以直观观察内部触头的分合状态，又能防止运维人员误碰带电部件，柜门配备锁止结构，与隔离开关操作机构实现机械联锁，只有在分闸位置才能打开柜门，从结构上杜绝误操作风险。导电回路的连接部位均采用标准铜排搭接设计，搭接面做镀锡处理，降低接触电阻，进出线端预留标准接线端子，可直接与进线电缆、后端母排进行连接，无需额外加工过渡连接件。绝缘支撑件的安装位置经过力学校核，能够承受短路电流通过时产生的电动力冲击，不会出现支柱变形、触头位移的问题，机构传动部位采用自润滑轴承，长期操作无需额外加注润滑脂，减少后期运维工作量。整体结构采用模块化设计，触头组件、绝缘支柱、操作机构、底座框架均可独立拆分，单个部件损坏时可单独更换，降低后期维护成本，柜体顶部预留泄压通道安装位置，当内部发生燃弧故障时，高压气体可通过顶部泄压口排出，避免柜体炸裂伤及周边人员设备。
