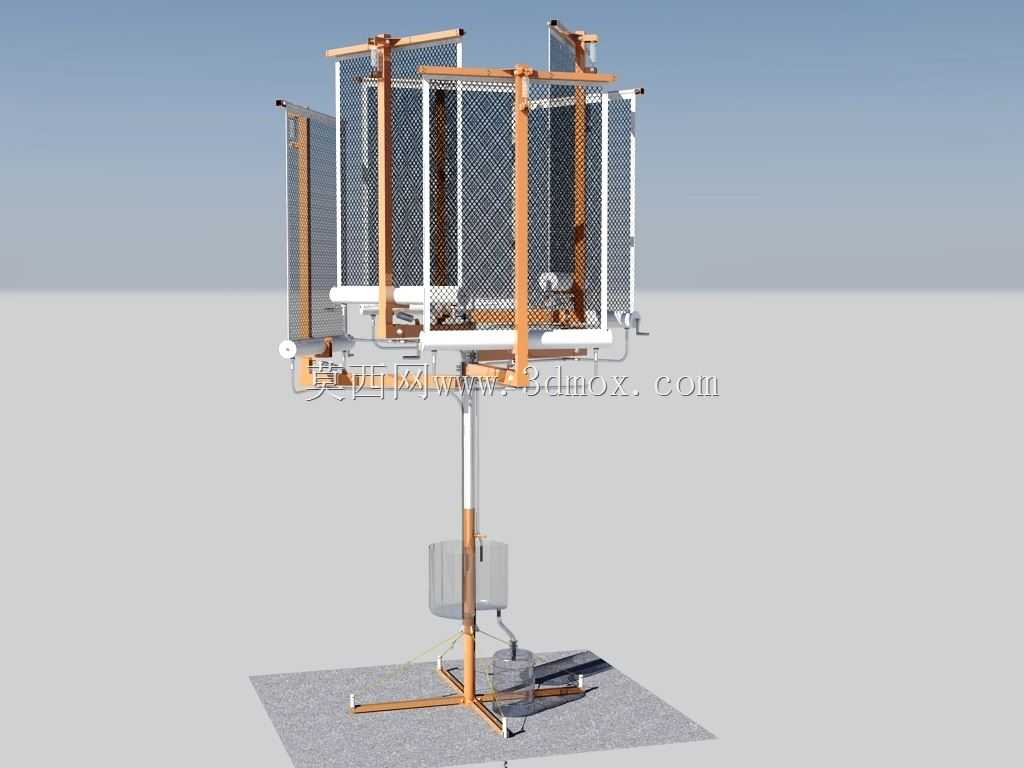

可折叠多单元农用喷杆集雾装置

该集雾装置主要面向大田经济作物、露天果蔬种植的植保施药作业场景，可配套牵引式植保机组、高地隙喷雾机使用，核心作用是在喷施农药、叶面肥的过程中，通过网面结构拦截、吸附飘散的细小雾滴，减少雾滴飘移造成的药液浪费与周边环境污染，同时提升靶标作物表面的药液沉积率，降低施药过程中的药剂损耗。相较于传统无拦截的开放式喷杆结构，该装置可将雾滴有效利用率提升四成以上，尤其适合在临近居民区、养殖区、水源保护区的农田地块使用，能够有效避免药剂飘移引发的次生风险。

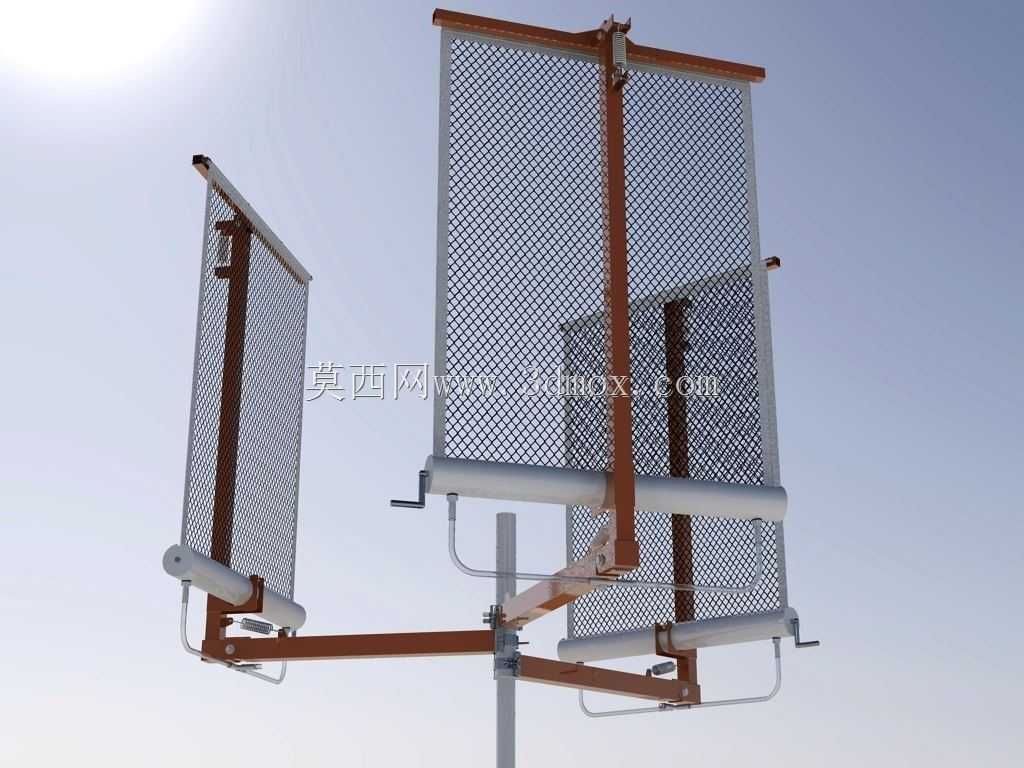

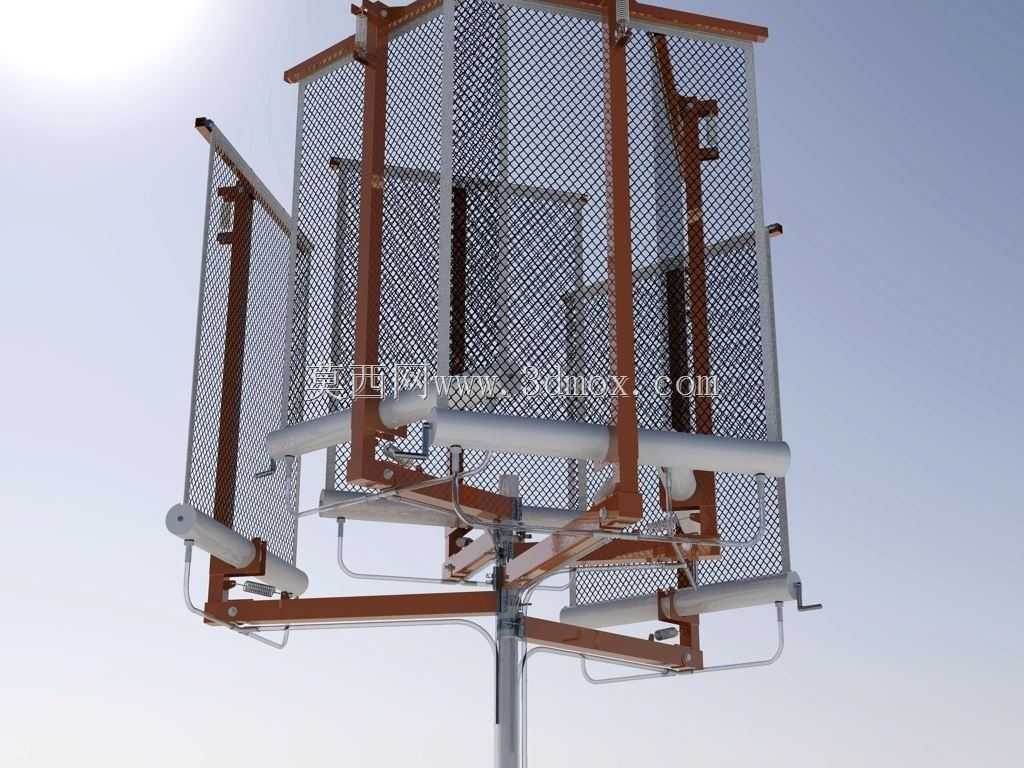

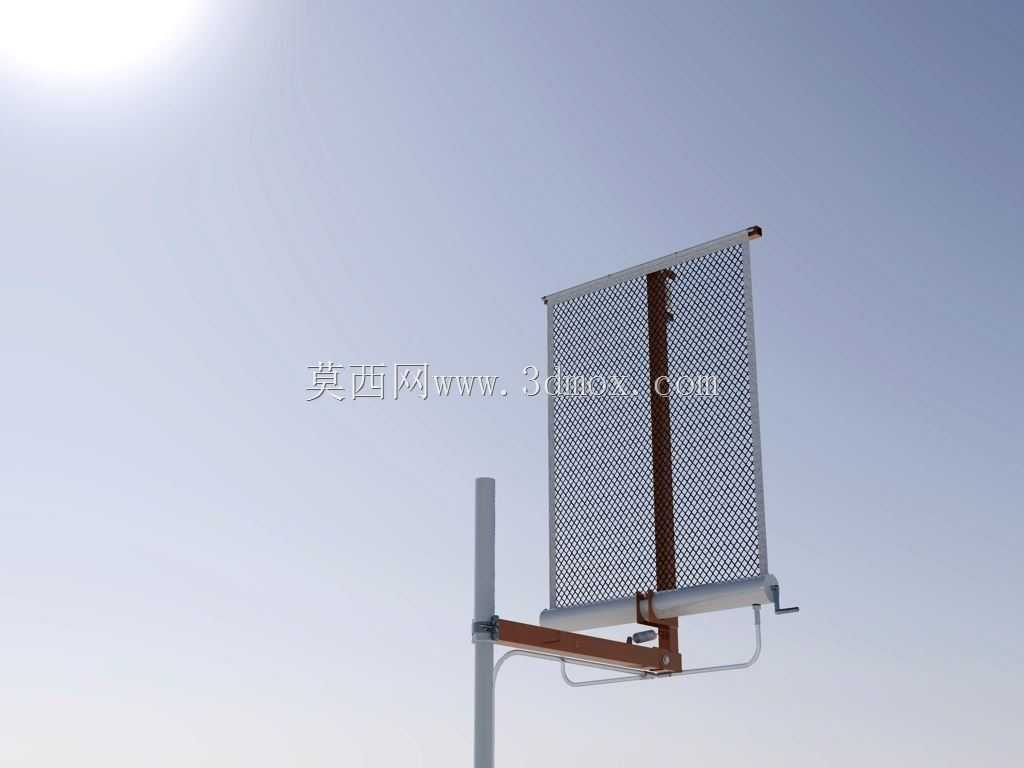

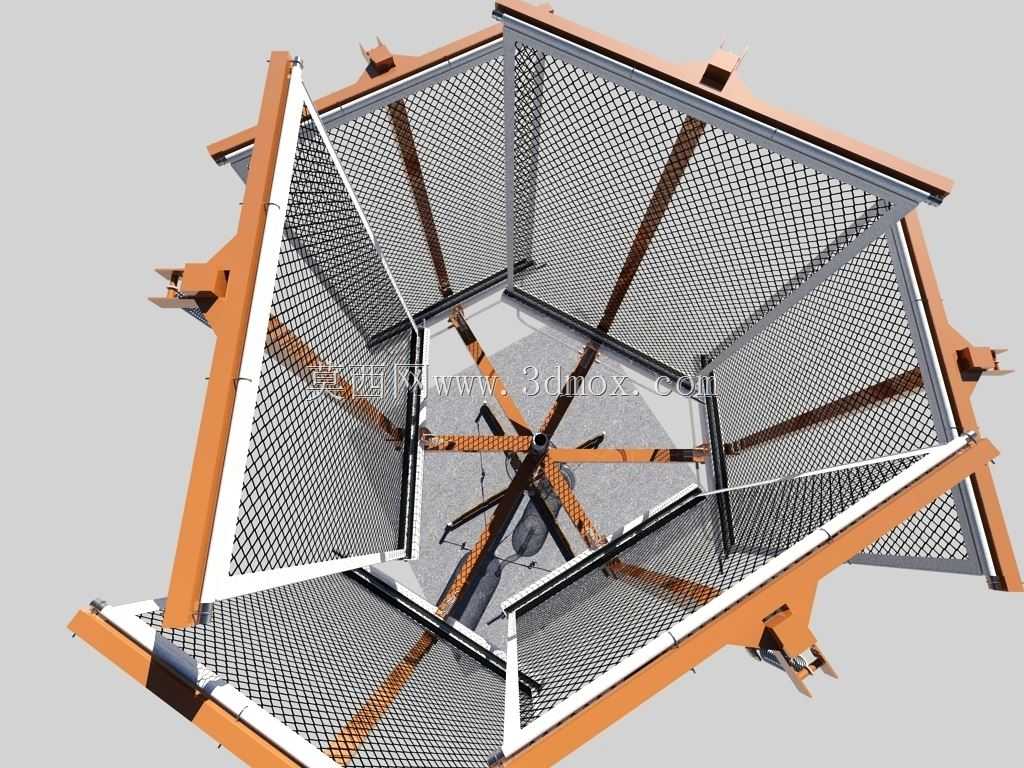

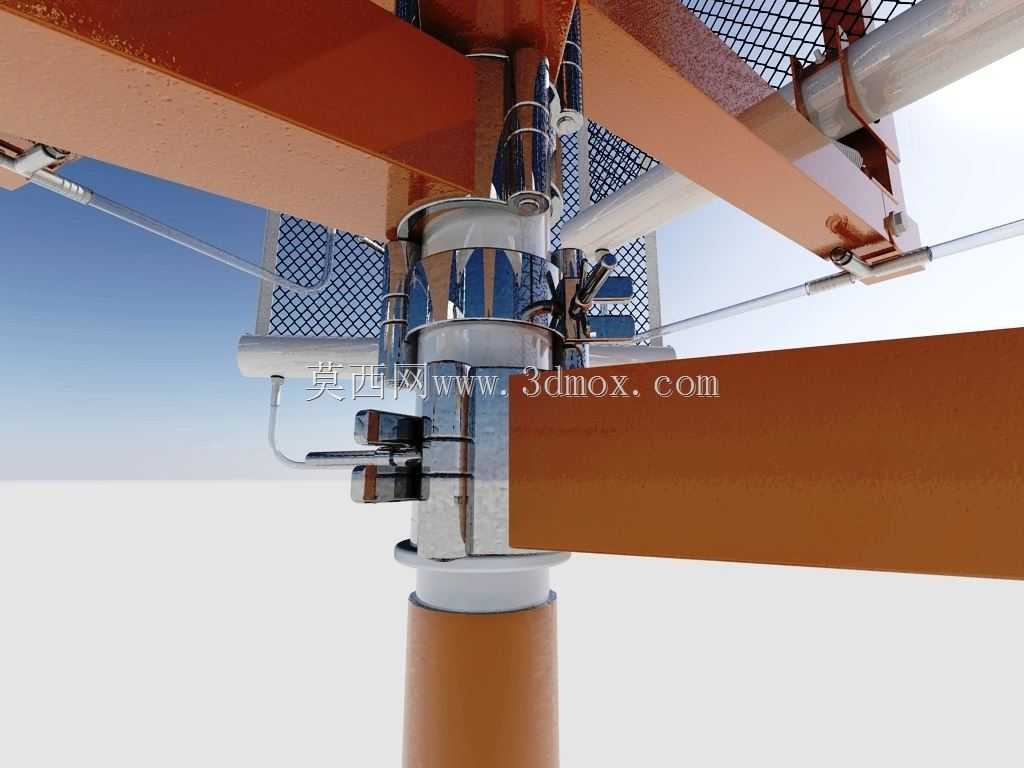

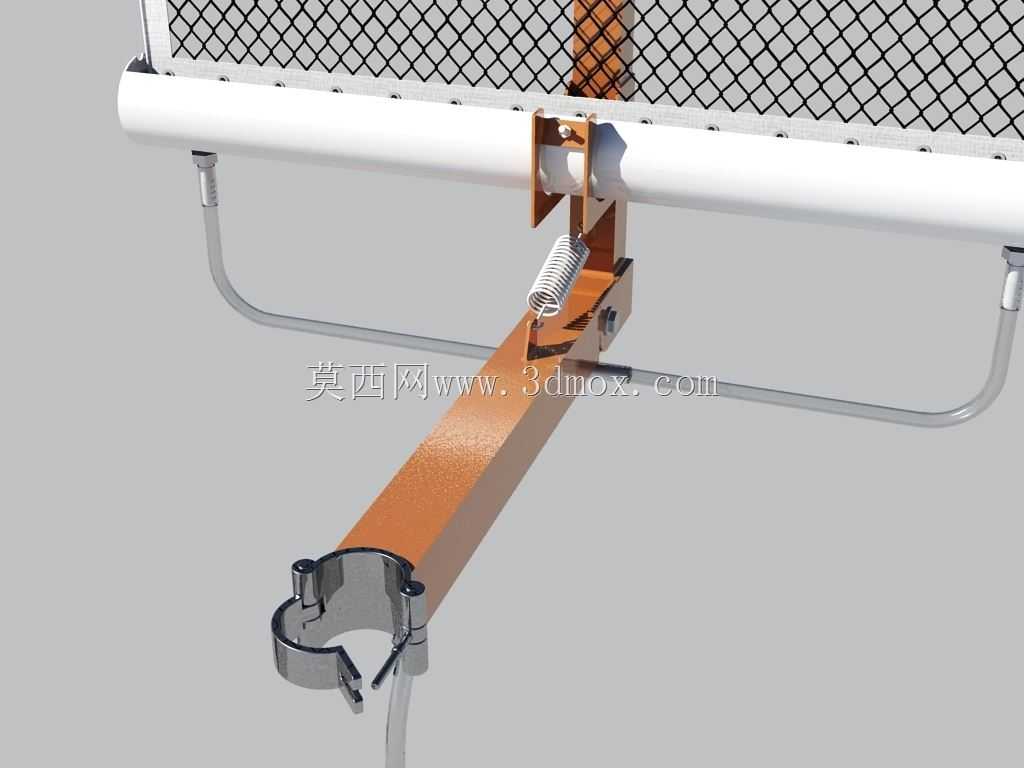

在功能设计上，该装置采用模块化单元布局，单根主支撑臂可搭载1至6个独立的集雾喷雾单元，用户可根据实际作业幅宽灵活增减单元数量，适配不同马力等级的牵引动力设备。每个集雾单元配套独立的雾化管路与防滴喷头，网面采用高强度菱形编织结构，既能够保证气流顺利穿过避免作业时产生过大风阻，又可以有效捕捉直径10微米以上的飘散雾滴，让附着在网面的药液聚集成液滴后重新滴落至作物冠层，进一步提升药液利用率。主支撑臂采用高度可调设计，最低可下调至距地面3.6米位置，能够适配玉米、高粱等高秆作物生长中后期的施药作业需求，单元连接位置采用快装夹具结构，无需专用工具即可完成单元拆装与角度调整，日常维护、更换易损件的操作十分便捷。

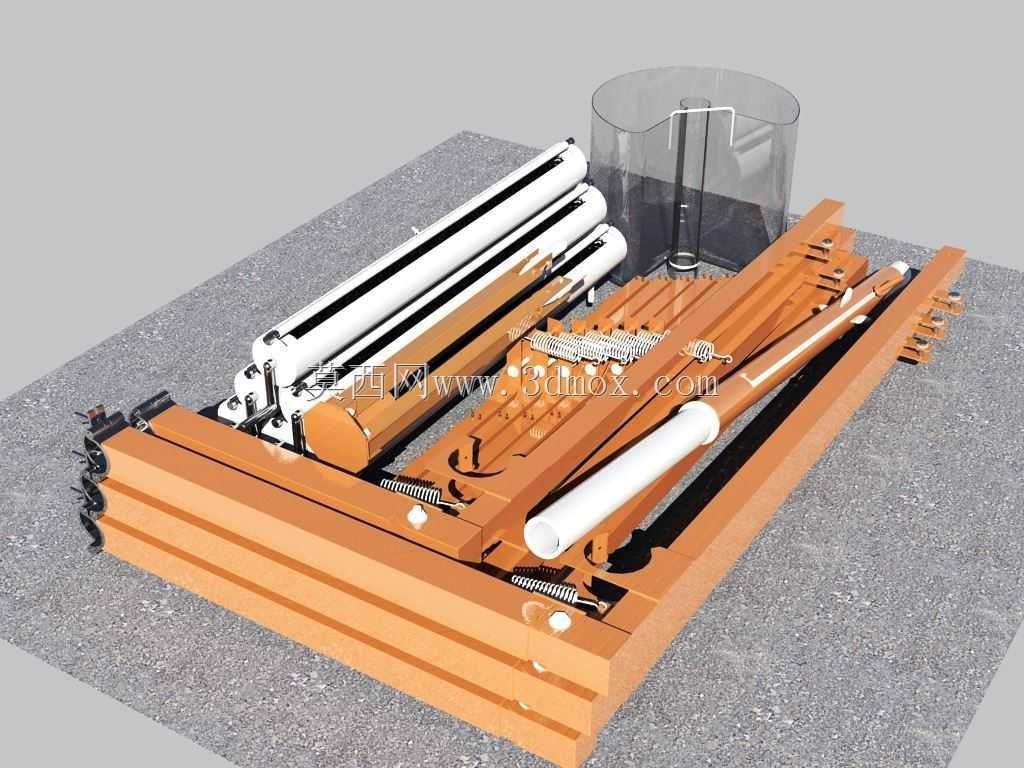

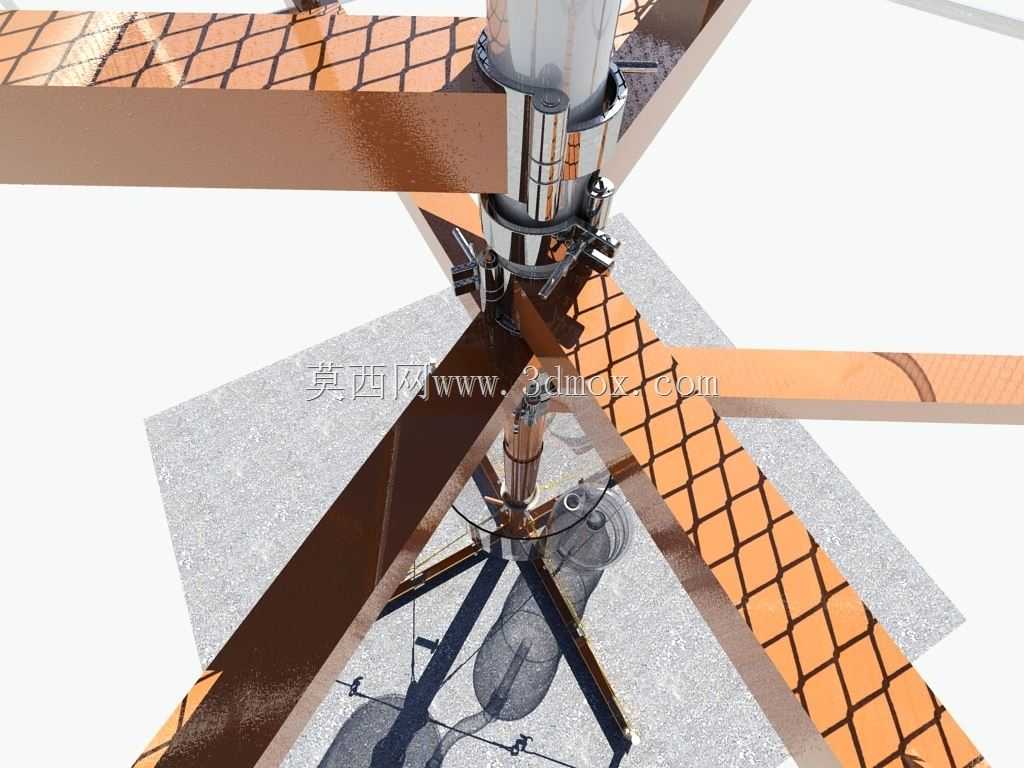

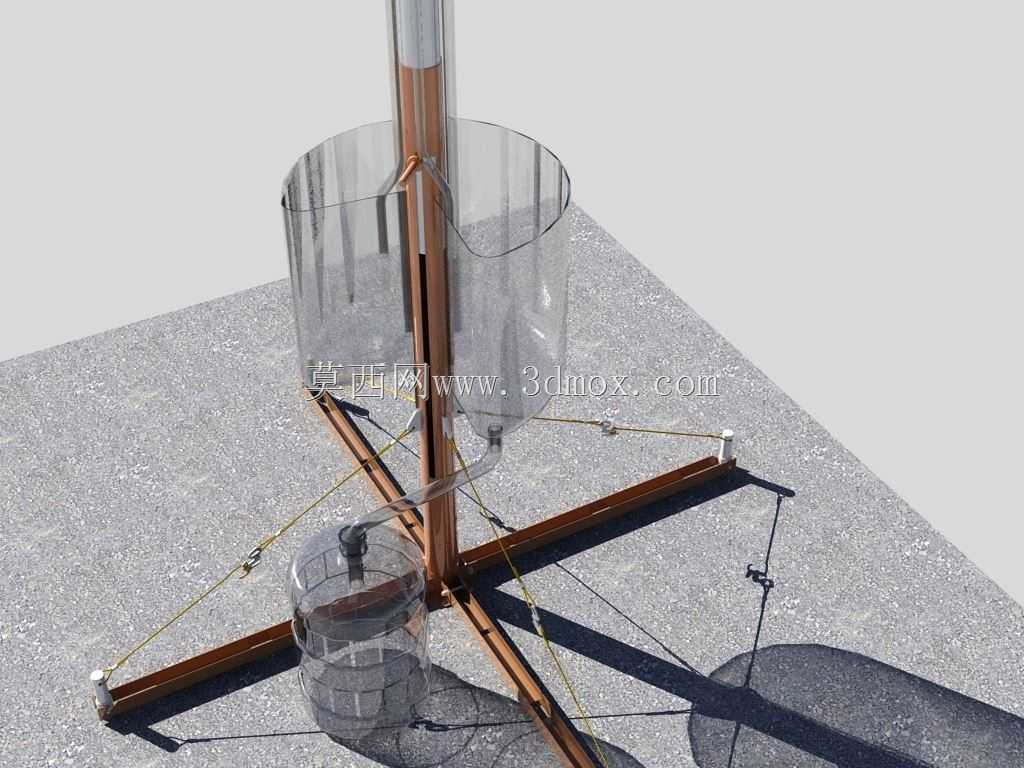

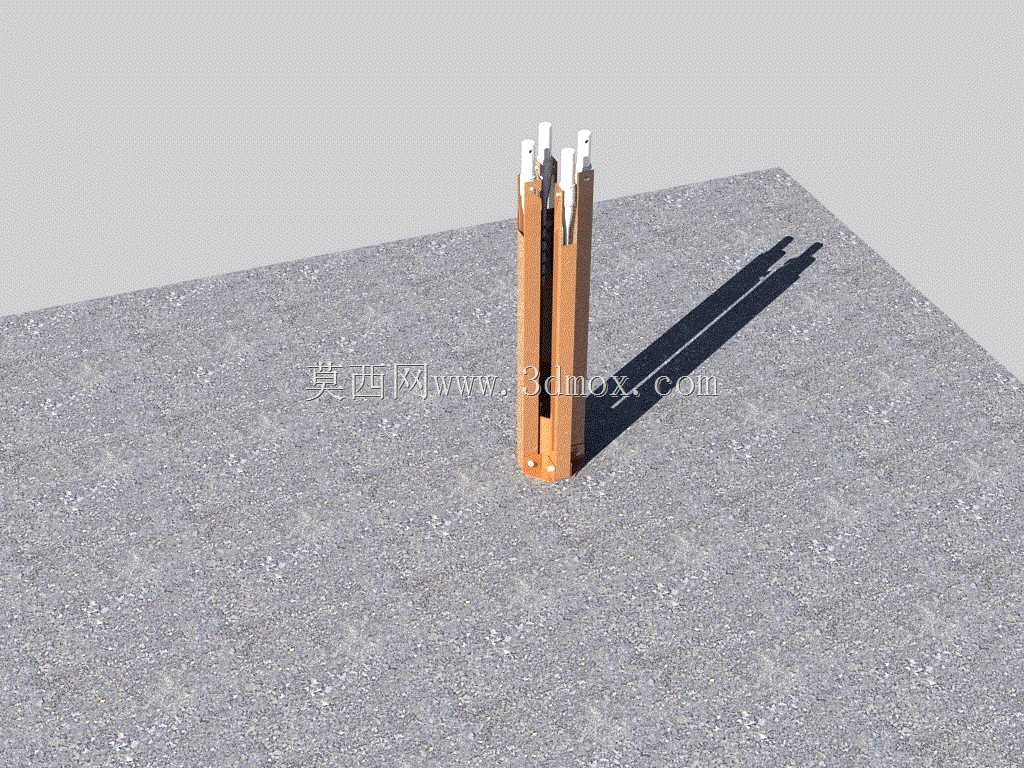

设计过程中重点平衡了结构强度与轻量化需求，主承力杆采用矩形型钢焊接成型，所有铰接位置都加装了耐磨衬套，既能够承受田间颠簸作业产生的交变载荷，又不会因整体重量过大增加配套动力的负载。装置配套4套地锚固定结构，非作业状态下可将所有集雾单元沿主臂轴向折叠收拢，折叠后整体尺寸紧凑，可直接固定在机组机架上完成转场运输，也可单独拆卸后存放，大幅降低了存储占用空间。单组集雾网面尺寸为1.5米×2.0米，满配6个单元时单侧作业幅宽可达6米，折叠后整体运输尺寸控制在3.0米×1.8米×0.6米范围内，能够满足常规乡村道路的通行宽度要求，不会出现超宽运输的合规性问题。所有管路接头都采用标准快插接口，可与市面上主流的植保喷雾管路系统直接兼容，无需额外改装即可快速配套使用。
