轻型运载设备用无制动轮毂装配结构

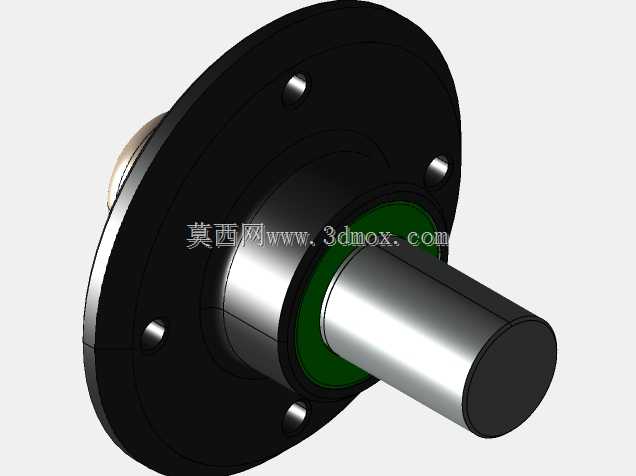

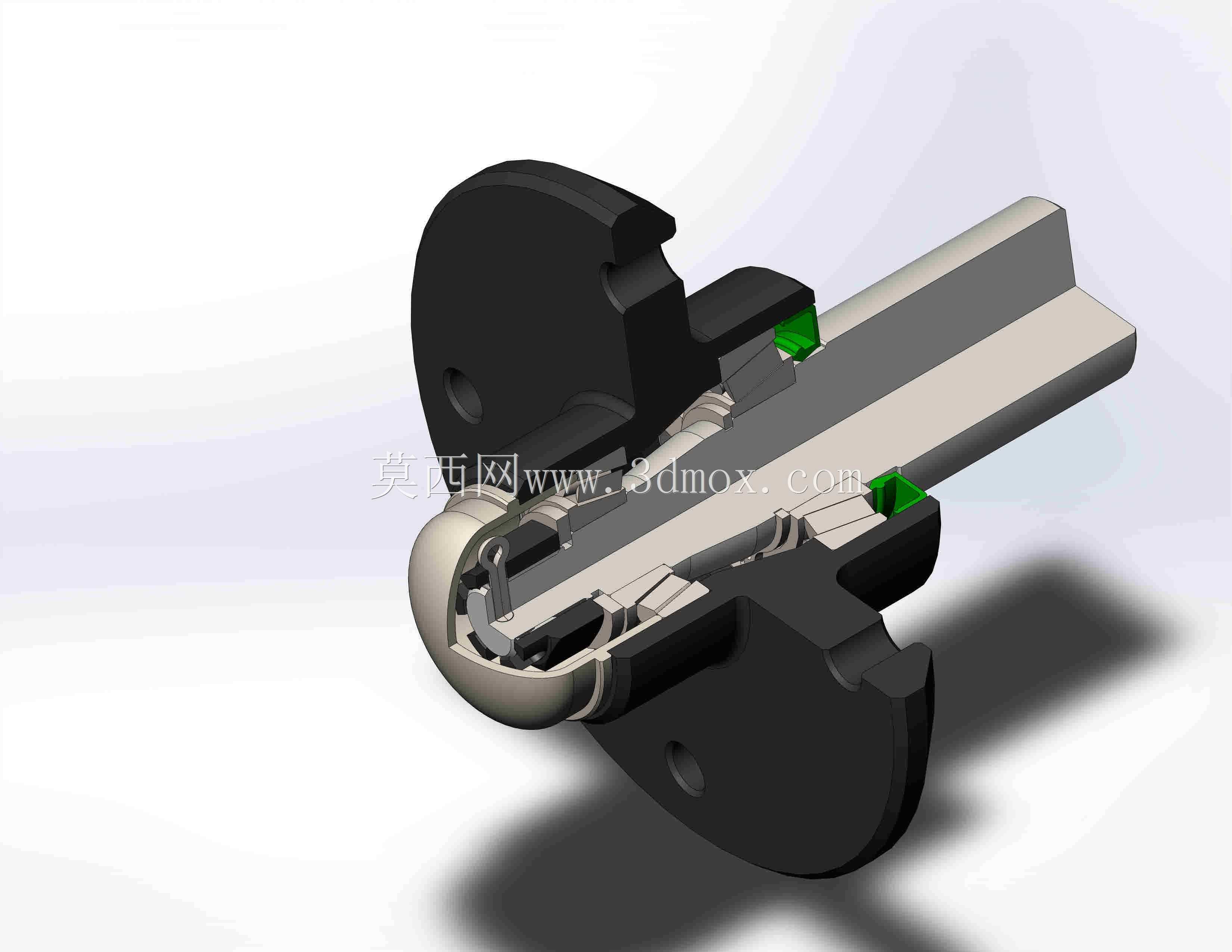

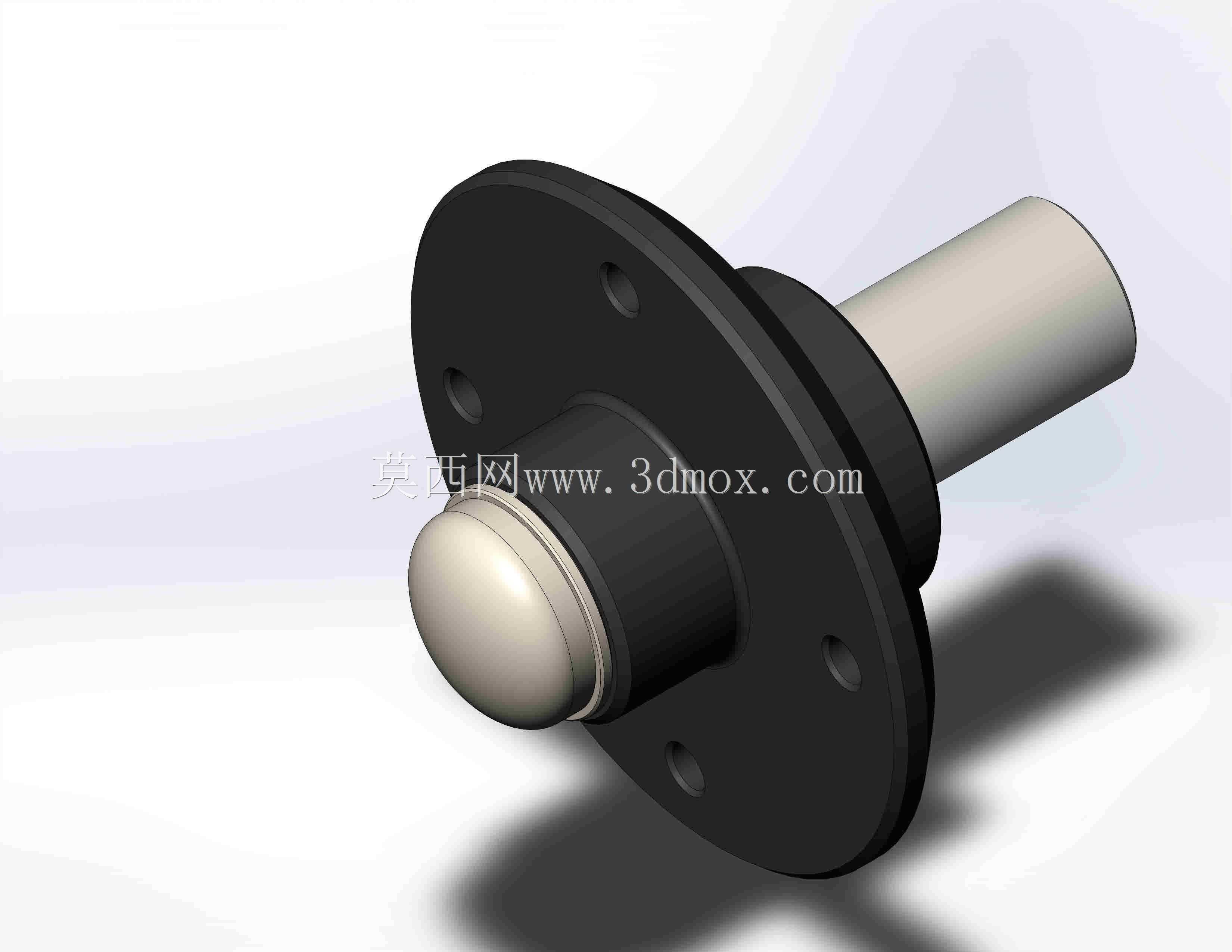

该无制动轮毂结构主要面向轻型低速运载设备、短途场内转运机具、小型非道路行走装备的行走系统设计，适配无需集成制动功能的从动轮安装场景，常见于厂区内轻型物料周转拖车、小型农用辅助机具、低速仓储搬运设备的从动轮组，这类应用场景下轮端不需要单独布置制动执行机构，仅需承担径向承载与轮轴连接传动的基础功能，能够在满足使用需求的前提下简化轮端结构、降低装配复杂度与后期维护成本。该轮毂的核心功能是作为轮组的核心承载连接件，实现轮体与轮轴的可靠装配衔接，将轮面承受的载荷均匀传递至轮轴结构，同时保证轮体相对轮轴转动的顺畅性，避免运行过程中出现轮体偏摆、卡滞、载荷集中导致的结构变形问题。从设计思路来看，该结构采用分体式装配逻辑，轮毂主体设置对称的承载翼面结构，扩大与轮辋结合的接触支撑范围，降低单位面积的承压数值，内部集成多组滚动支撑构件，减少转动过程中的摩擦阻力，同时设置轴向定位结构与密封防护结构，既能够防止轮轴与轮毂之间出现轴向窜动，也可以阻挡外部粉尘、泥水进入内部支撑接触面，延长构件的使用寿命。轮毂主体的轮廓采用圆弧过渡设计，避免尖角位置出现应力集中，在保证结构强度的前提下尽可能去除非承载区域的多余材料，控制整体构件重量。在安装边界与尺寸适配方面，该轮毂匹配对应直径的轮轴安装位，轴向安装长度适配常规轻型轮辋的安装宽度，最大轮毂载荷375kg、最大轴载荷750kg，安装时仅需将轮毂套装至对应轮轴，完成轴向定位固定后即可装配外部轮辋与轮胎，不需要额外预留制动卡钳、制动鼓的安装空间，轮端整体径向轮廓紧凑，能够适配较小的轮腔安装空间，装配流程简单，不需要复杂的专用工装即可完成安装作业。结构上预留的安装定位孔位能够与标准轮辋的安装点位精准匹配，保证装配后轮辋的同轴度，减少运行过程中的跳动量，提升行走过程的平稳性。
