矿山建筑用振动给料破碎设备三维设计

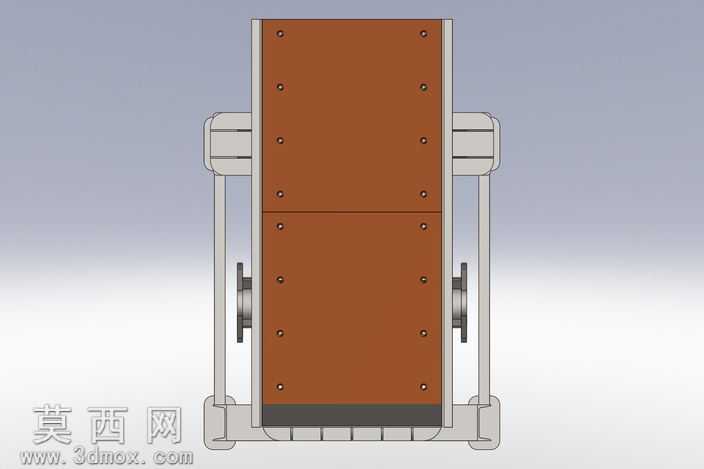

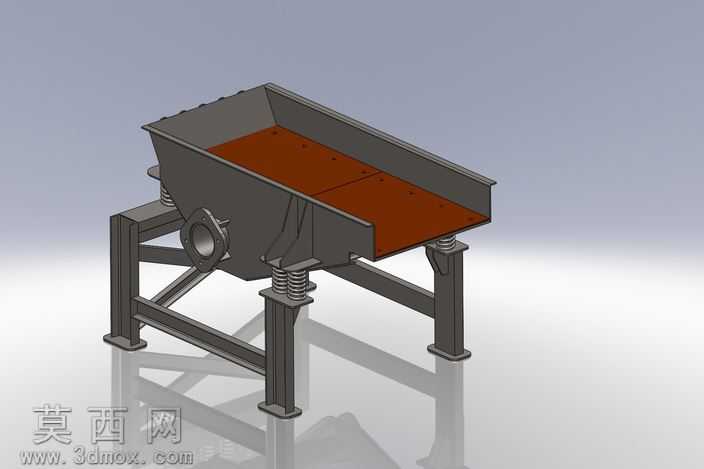

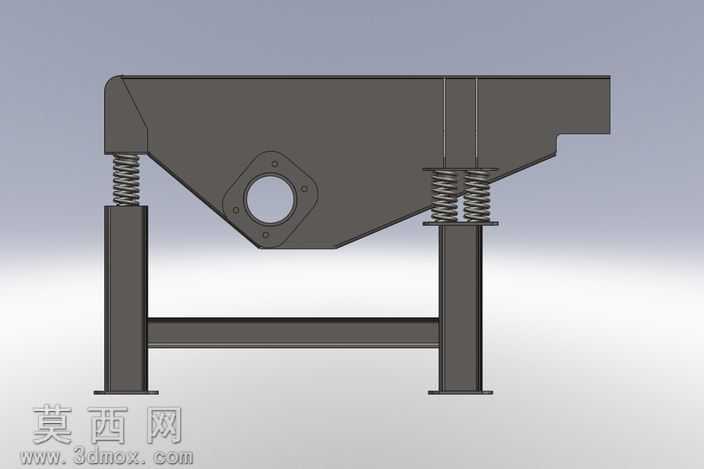

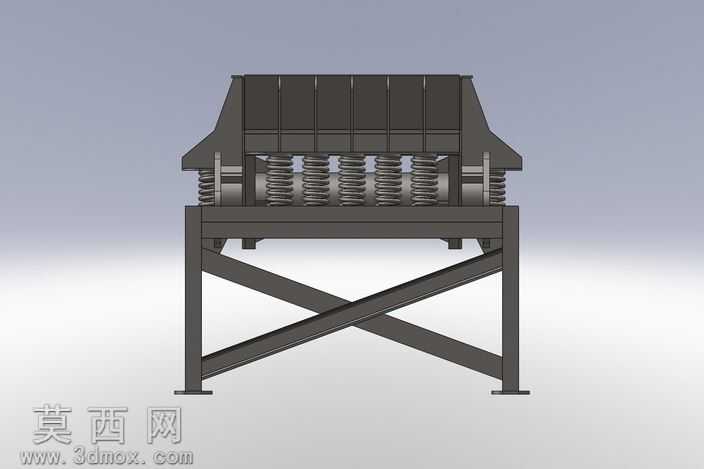

本作品为面向矿山、建筑领域物料处理场景设计的振动给料破碎设备三维模型，建模过程严格遵循机械设计规范，先通过草图绘制完成设备整体轮廓的参数化定义，以中心对称基准面为定位基准，依次搭建主体承载料槽、两侧振动驱动安装架、底部支撑机架等核心结构的基础特征。建模阶段对料槽部分采用加厚钣金特征搭配阵列排布的紧固螺栓孔设计，还原了实际设备中耐磨衬板的拼接固定结构，料槽内壁做了微倾斜角度设计，保证物料在振动作用下可匀速向前输送，避免物料卡滞堆积；两侧的振动驱动单元安装位做了同轴度约束，预留了激振器的装配空间，安装支架与料槽之间设计了弹性连接结构，模拟实际设备中的减振元件，可缓冲振动传递至机架的冲击力，降低设备运行时的共振风险。底部支撑机架采用框架式结构设计，通过焊接类装配特征完成各型材构件的连接，机架底部预留了设备安装固定的地脚孔位，适配现场安装固定需求。材质渲染阶段，料槽衬板部分赋予棕褐色耐磨合金钢材质，添加了轻微的磨砂质感与使用磨损痕迹，还原矿山设备的实际使用质感；支撑机架与安装支架部分赋予银灰色金属喷漆材质，表面添加细微的颗粒质感模拟漆面效果；紧固螺栓、驱动轴等外露金属零件赋予抛光金属材质，区分不同构件的材质属性，提升模型的真实感。结构设计上充分考虑振动给料设备的工作特性，料槽的长度、宽度参数匹配常规破碎生产线的进料需求，振动驱动的安装位置经过重心校核，保证设备运行时振动轨迹平稳，物料输送速度均匀，可实现物料的连续均匀给料，同时兼具初级破碎的物料打散功能，适配矿山开采、建筑废料处理等场景的物料预处理需求，整体模型装配关系完整，各部件之间无干涉，可直接用于虚拟装配验证、方案展示以及相关结构的优化设计参考。
