多段式谷物分选盖结构设计方案

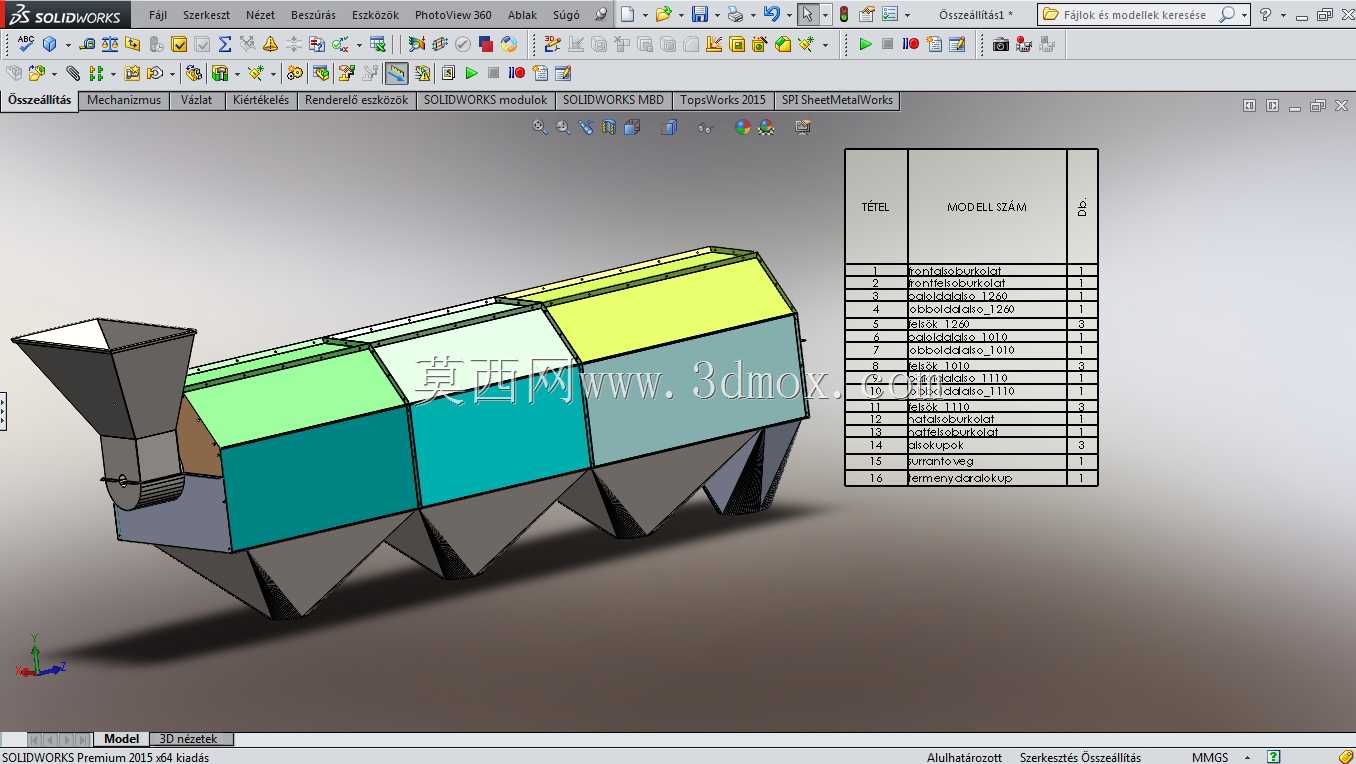

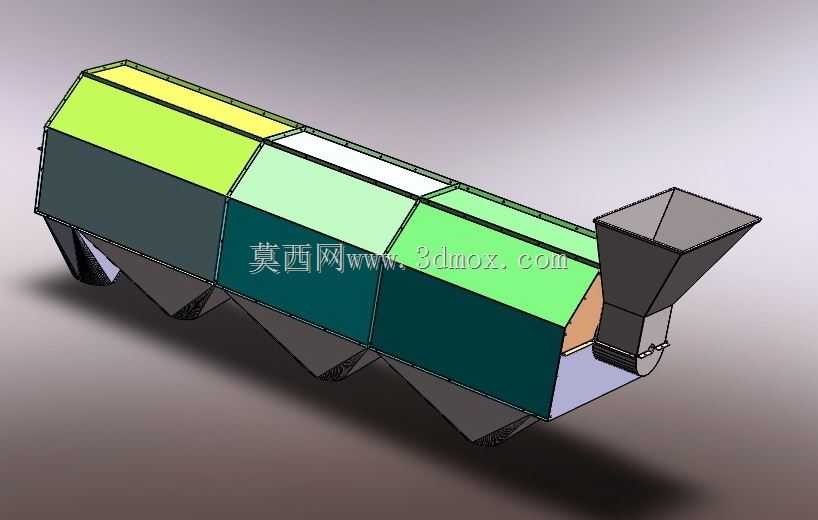

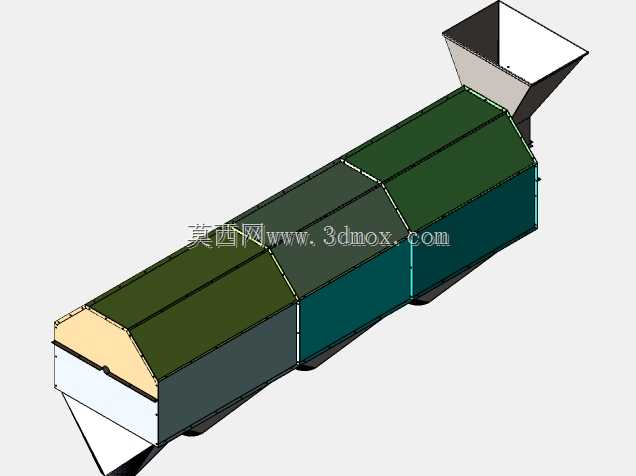

这款多段式谷物分选盖是粮食初加工分选环节的核心配套构件，主要应用于中小型粮食加工生产线、谷物收储站点的清选分选工段，可直接配套在滚筒式谷物分选设备的上部腔体位置，覆盖分选作业的核心筛分区间，为谷物分选过程提供封闭的作业腔体支撑，同时配合下部的多出料口结构完成不同品级谷物的导流分隔。在实际生产场景中，谷物从端部的进料斗进入设备腔体后，会在内部滚筒筛分结构的带动下完成翻动、输送与筛分，不同粒径、不同品质的谷物会顺着下部的多个出料斗分别导出，而这款分选盖作为上部的封闭承载结构，一方面可以隔绝分选过程中产生的谷物碎屑、粉尘向外飘散，改善作业区域的生产环境，避免加工过程中的物料抛洒损耗，另一方面可以为内部的筛分组件提供稳定的上部安装限位，保证整个分选腔体的结构密封性，让腔体内部维持稳定的气流环境，适配带风选功能的复合分选作业需求。从设计思路来看，这款分选盖采用了多段式拼接的模块化结构，整体沿物料输送方向分为多个独立的罩体单元，每个单元对应下部的一个出料分选区间，这种分段设计既可以降低单一部件的加工成型难度，也方便后期针对不同磨损位置进行单独拆换维护，不需要整体拆卸整个上盖结构，大幅降低设备的运维成本。罩体的侧面采用斜向过渡的折边结构，而非传统的直角方罩结构，这种设计可以避免谷物在输送翻动过程中卡滞在罩体内壁的夹角位置，减少物料残留，同时斜向结构也能提升罩体整体的结构强度，降低设备运行过程中振动带来的结构形变风险。端部的进料斗采用上宽下窄的方锥形收口设计，能够匹配上游输送设备的落料范围，让进入分选腔体的谷物可以均匀铺洒在筛分结构的进料端，避免局部堆料影响分选效率。从安装边界来看，这款分选盖的下部法兰边完全匹配对应型号分选设备的上部腔体安装位，每个分段罩体的拼接位置都预留了对应的连接固定位，不需要额外进行打孔改型就可以完成装配，整体长度完全覆盖分选设备的有效筛分区间，罩体的内部净空高度预留了足够的物料翻动空间，不会因为谷物在筛分过程中的抛起高度过高而碰撞到罩体内壁，同时也不会因为净空过大导致腔体内部气流紊乱影响风选效果。下部的多个出料口位置与罩体的分段区间一一对应，能够保证每个分选区间导出的物料不会出现串料问题，确保不同品级谷物的分选精度。
