咖啡研磨设备用锥形磨芯结构设计

这款锥形研磨构件是手冲、意式等各类咖啡研磨设备的核心作业部件，主要应用于家用手摇磨豆机、中小型商用电动咖啡研磨机的研磨腔内部，承担咖啡豆的剪切、挤压、研磨成型作业，直接决定咖啡粉的粒径均匀度与细粉占比，是影响咖啡萃取风味的核心功能零件。

从实际使用功能来看，该锥形磨芯依靠自身螺旋导料棱与细密研磨齿的配合，在主轴带动下做定轴回转运动，咖啡豆从顶部进料口落入后，首先被顶部的大倾角破碎棱切割为粗颗粒，随后顺着螺旋沟槽向下输送，过程中被锥面分布的梯度细密齿逐步挤压研磨，最终从锥底出料端排出符合粒径要求的咖啡粉。相较于平磨结构的磨盘，锥形磨芯的研磨行程更长，研磨过程发热量更低，能最大程度保留咖啡的芳香物质，同时出粉均匀度更优，细粉占比可控，适配从浅烘到深烘不同烘焙度咖啡豆的研磨需求。

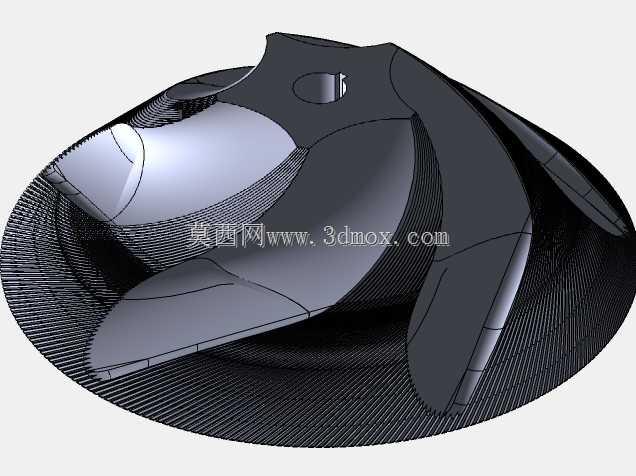

在设计思路上，这款磨芯采用上窄下宽的锥形基体结构，顶部设置带定位孔的安装法兰面，定位孔与设备驱动主轴采用小间隙配合，保证回转过程的同轴度，避免磨芯偏摆导致的研磨间隙不均、出粉粗细不一致问题。基体表面的螺旋导料棱采用变升角设计，上部导料段升角较大，保证粗破碎后的咖啡豆颗粒能够顺畅向下输送，避免卡豆堵料问题；下部研磨段升角逐步收小，延长颗粒在研磨区间的停留时间，保证研磨充分。研磨齿采用梯度排布设计，从锥顶到锥底齿高逐步降低、齿距逐步缩小，实现从粗破碎到细研磨的平滑过渡，避免出现粒径断层。磨芯表面做高精度硬质氧化处理，提升齿面的耐磨性能，长期使用后齿形磨损量极小，能长期保持稳定的研磨精度。

从安装边界来看，该磨芯的整体外轮廓为回转锥形结构，最大外径适配常规中小型磨豆机的研磨腔内径，顶部安装端面的定位孔尺寸匹配通用规格的磨豆机驱动轴，安装时只需将定位孔对准主轴插入，通过顶部的锁紧结构固定即可，与外侧配套的锥形静磨套之间的间隙可通过磨豆机的调节旋钮实现微米级调整，以此适配不同冲煮方式所需的粉度要求，从意式咖啡所需的极细粉到手冲咖啡所需的中粗粉均可覆盖。磨芯顶部的异形法兰结构可传递主轴扭矩，避免回转过程中磨芯与主轴发生相对打滑，保证研磨扭矩的稳定传递，即使研磨硬度较高的浅烘咖啡豆也不会出现动力传递失效的问题。
