红色方形法兰安装式工业公插头三维设计

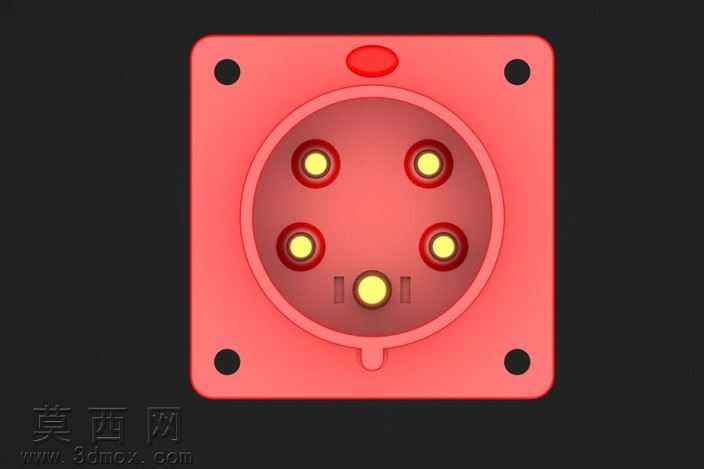

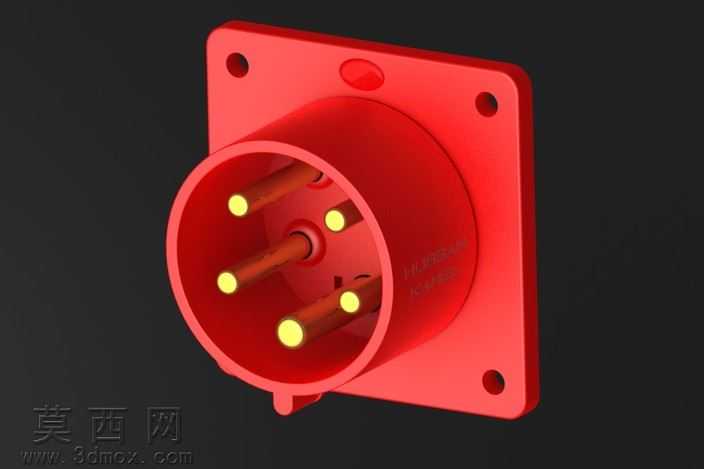

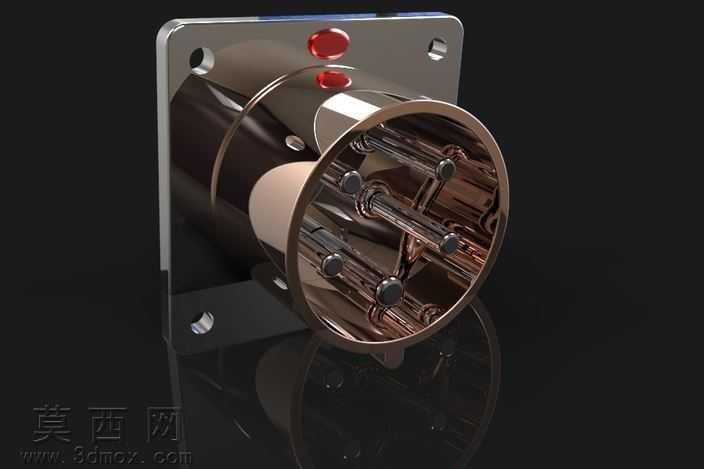

本模型为工业供电用公端插头，采用SolidWorks进行全参数化建模，整体还原Mennekes系列工业插头的外观与结构特征。建模阶段首先绘制方形安装法兰的基准草图，精准定位四个安装通孔与定位凸点的位置，通过拉伸凸台生成法兰基座实体，再以法兰端面为基准绘制插头筒体的回转轮廓，使用旋转凸台命令生成圆柱形插合筒体，筒体边缘做圆角过渡处理，还原实物的注塑工艺倒角特征。插芯部分单独建模，按照工业插头的极数布局，绘制五个插销的定位基准，分别生成接地极与动力极的圆柱形插销实体，插销端部做半球形导正处理，模拟真实插销的插入导向结构，插销与筒体内部的绝缘基座做布尔合并，还原内部绝缘支撑的结构形态。材质与渲染阶段，为整体外壳赋予亮红色阻燃工程塑料材质，调整材质的粗糙度与漫反射参数，模拟PA66尼龙材质的哑光磨砂质感，插销部分赋予黄铜金属材质，添加轻微的金属反光与做旧效果，模拟长期使用后的轻微氧化质感，背景采用纯黑渐变环境，添加三点布光，主光源从斜上方打亮插头正面，突出法兰安装面与插芯的结构层次，辅光源补亮暗部避免死黑，轮廓光勾勒插头边缘提升立体感。设计过程参考实物照片的比例关系，反复校准法兰边长、筒体直径、插销伸出长度的比例，确保各部分尺寸符合工业接插件的常规规格，安装孔的孔距按照标准工业插座的安装尺寸设定，还原产品的实际安装适配性，插合面的防呆定位凸台也做了精准还原，确保模型与对应母座的插合逻辑正确，整体模型无破面、无重叠面，所有特征可编辑，可用于工业电气场景的装配演示、产品展示或二次结构优化设计。
