可倾斜壁挂式液晶电视安装挂架结构

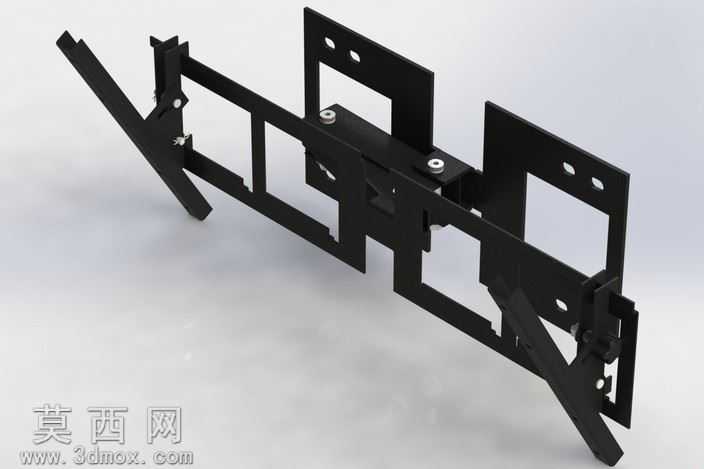

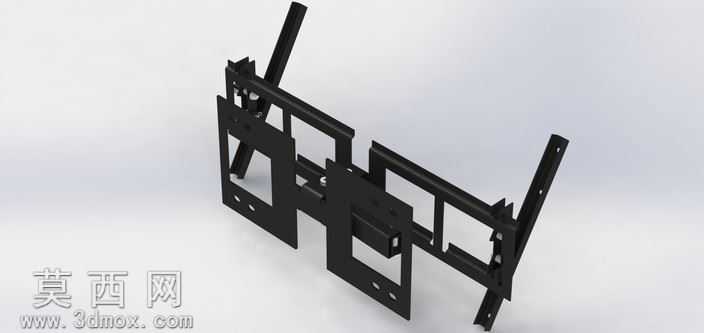

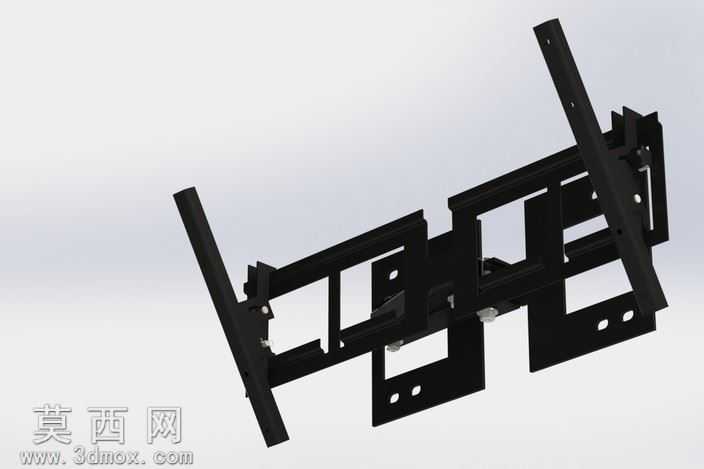

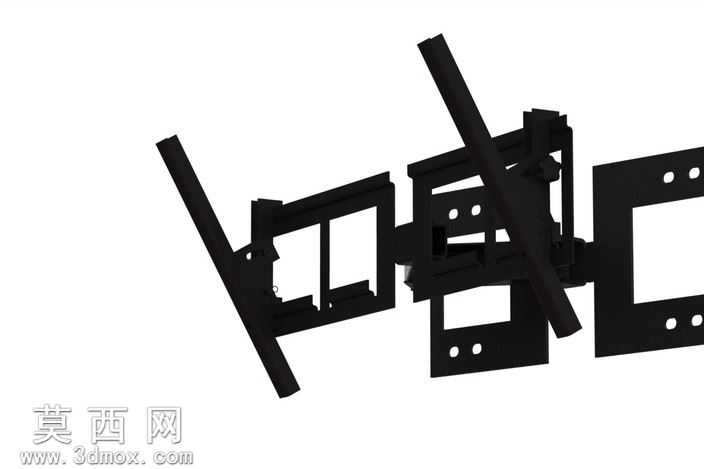

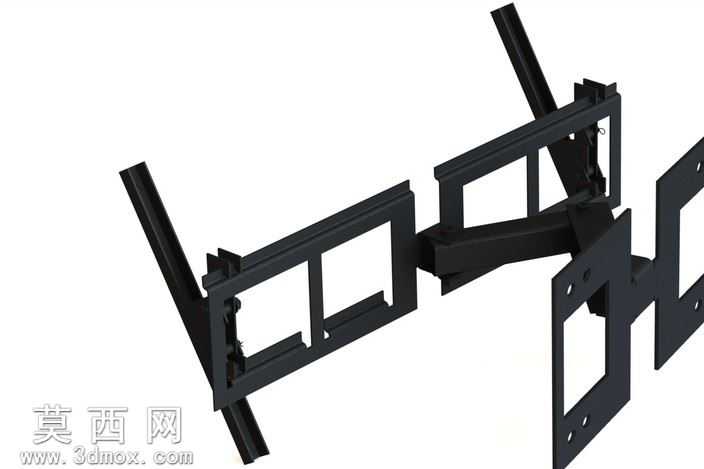

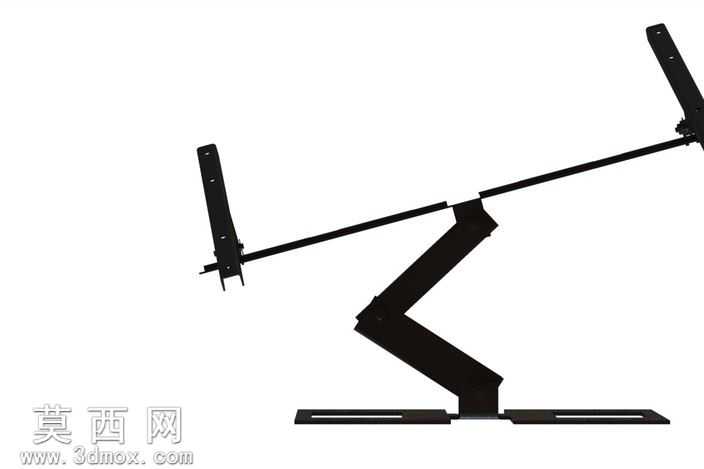

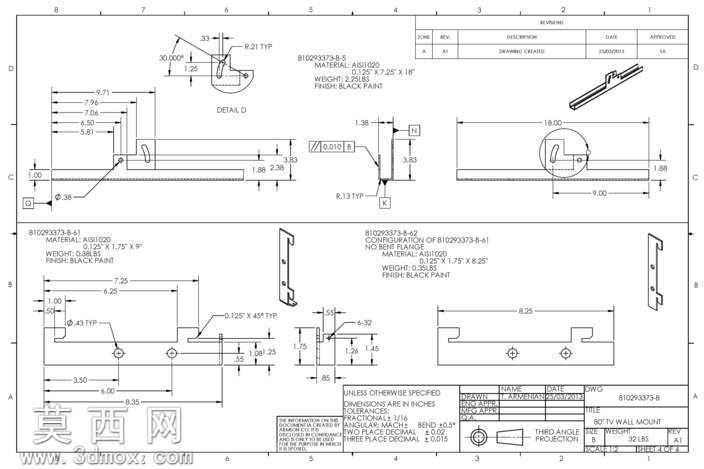

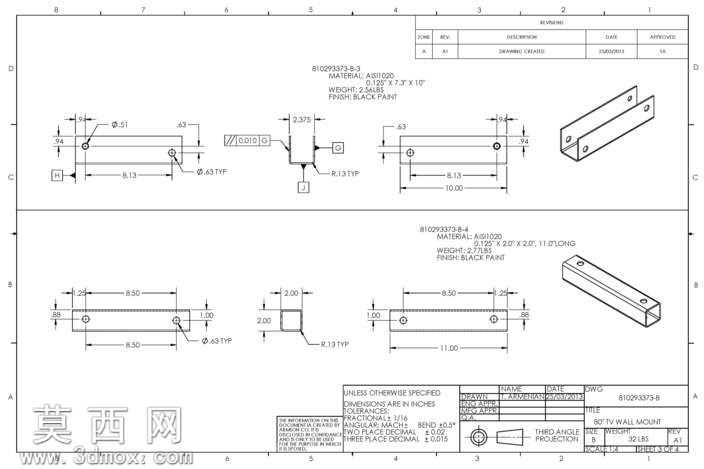

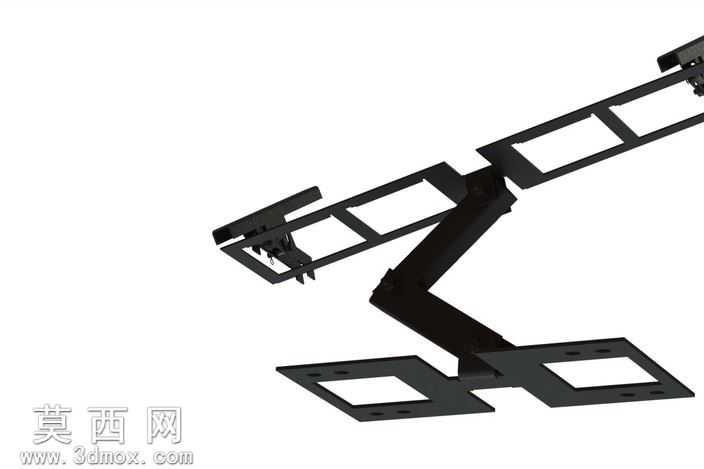

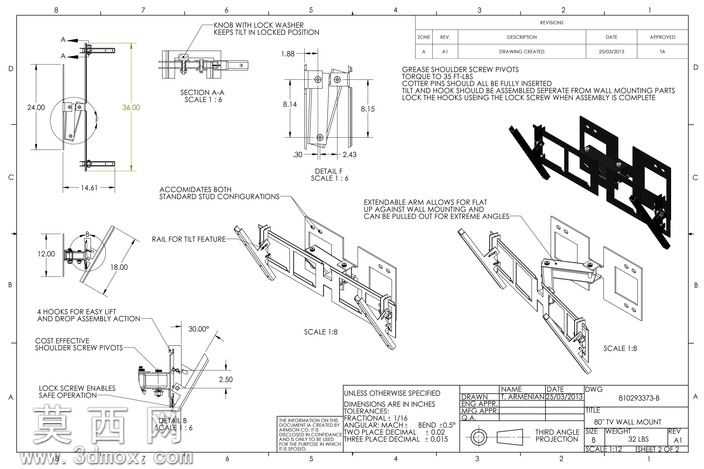

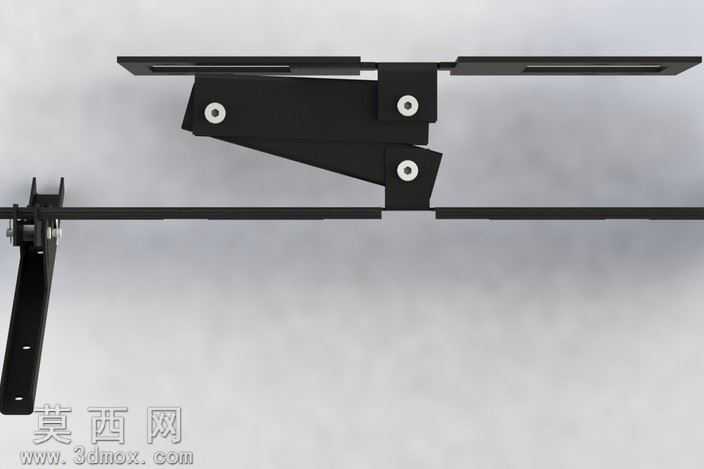

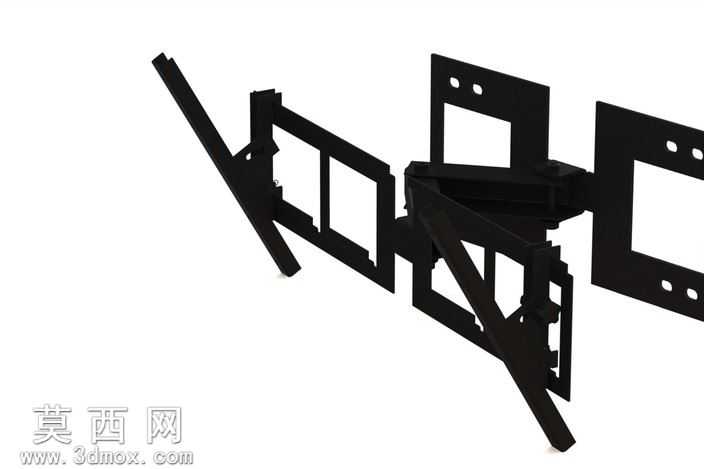

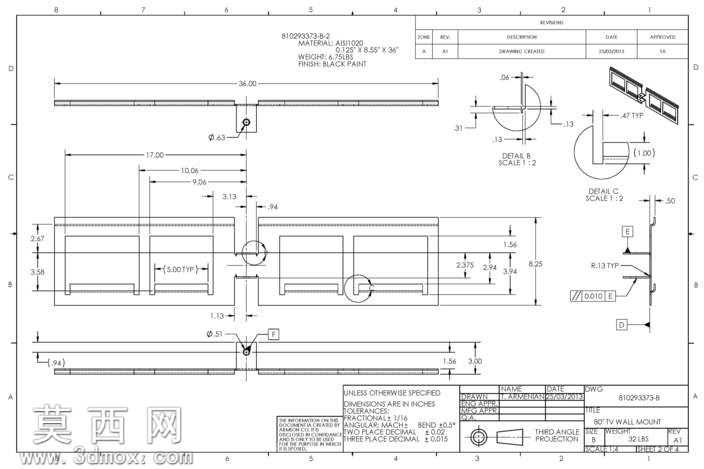

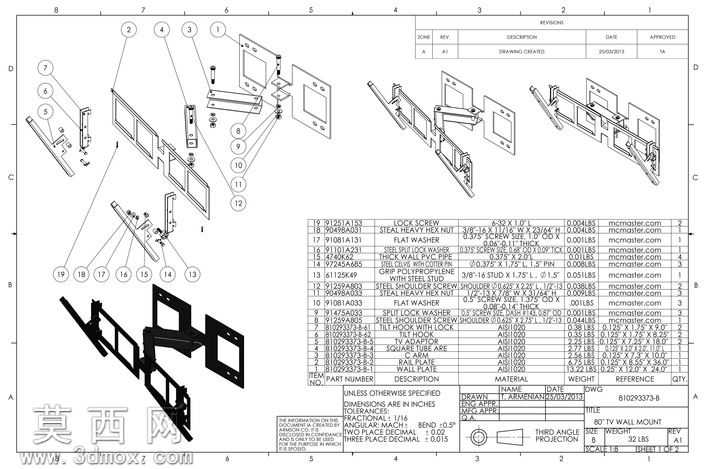

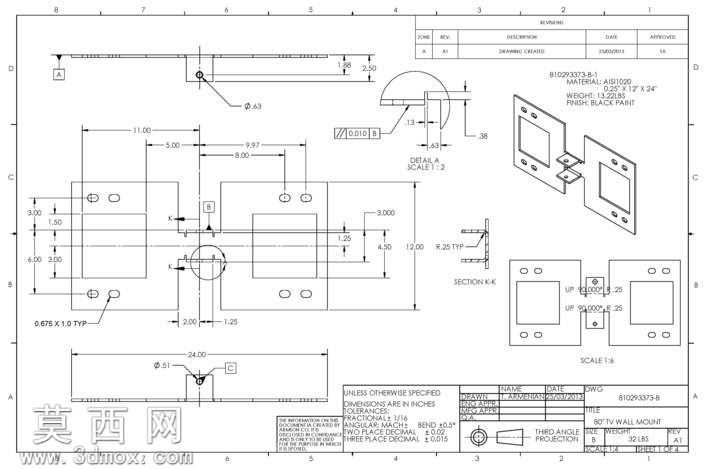

本作品为壁挂式电视安装挂架的三维结构模型，建模过程严格遵循五金冲压件的实际生产工艺逻辑，先通过草图绘制各钣金件的展开轮廓，添加对应折弯系数后完成钣金折弯特征的构建，确保每一处折弯角度、让位缺口、安装孔位都与实际量产挂架的加工参数一致。模型整体采用黑色哑光冷轧钢的材质设定，在渲染环节调整金属材质的粗糙度、反光度参数，还原五金喷涂件的细腻磨砂质感，同时对铰接位置的金属转轴、锁紧垫片单独赋予镀锌金属材质，通过材质差异清晰区分不同功能的结构部件。结构设计上，挂架分为墙面固定段与电视挂载段两大部分，墙面固定段设置多组椭圆调节安装孔，可适配不同间距的墙面膨胀螺栓安装位，降低墙面打孔的对位精度要求；两侧的倾斜支撑臂通过铰接结构与主体框架连接，可实现30°范围内的俯仰角度调节，支撑臂上设置多档位定位卡槽与快拆锁紧结构，用户无需额外工具即可快速调整电视俯仰角度，调整到位后锁紧结构可提供足够的支撑力避免挂架自行下坠。挂载段设置标准化的VESA安装孔位，可兼容16英寸到20英寸标准孔距的平板电视安装，框架部分采用镂空式结构设计，在保证整体结构强度的前提下有效降低挂架自重，同时为电视背部的接线、散热预留充足空间。建模过程中对所有活动铰接位置添加了合理的装配间隙，避免结构干涉，同时还原了挂架上的定位凸点、加强压筋等细节结构，这些细节结构可提升钣金件的结构刚性，减少挂架承重后的形变。整体设计兼顾安装便捷性、调节实用性与结构可靠性，可直接用于同类挂架产品的结构验证、安装演示或生产参考。
