农用悬挂式振动深松耕作机具结构设计

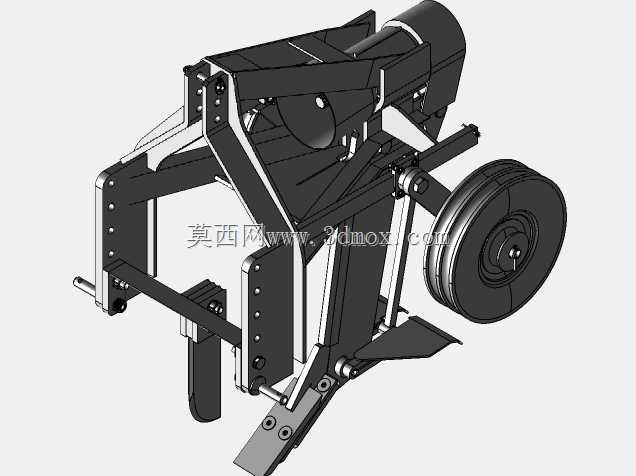

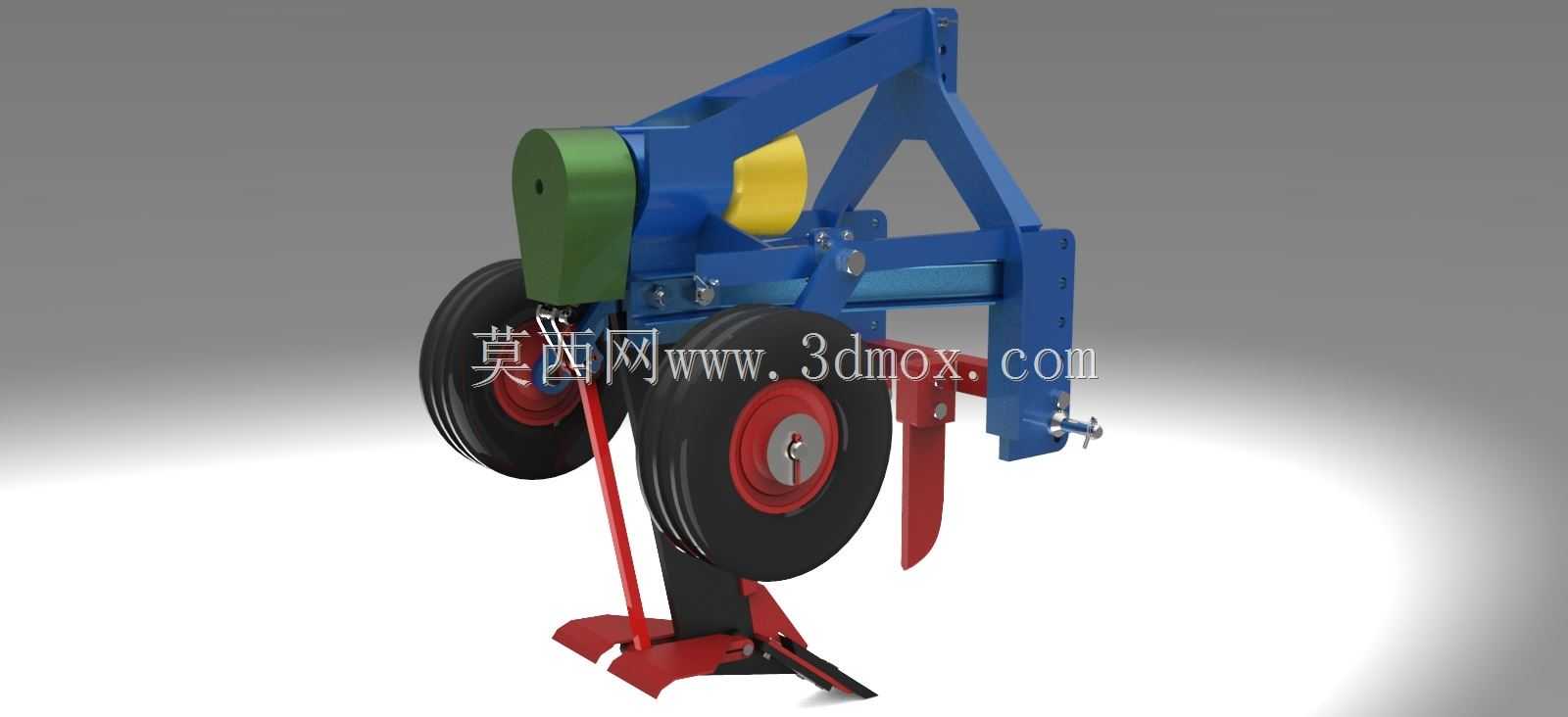

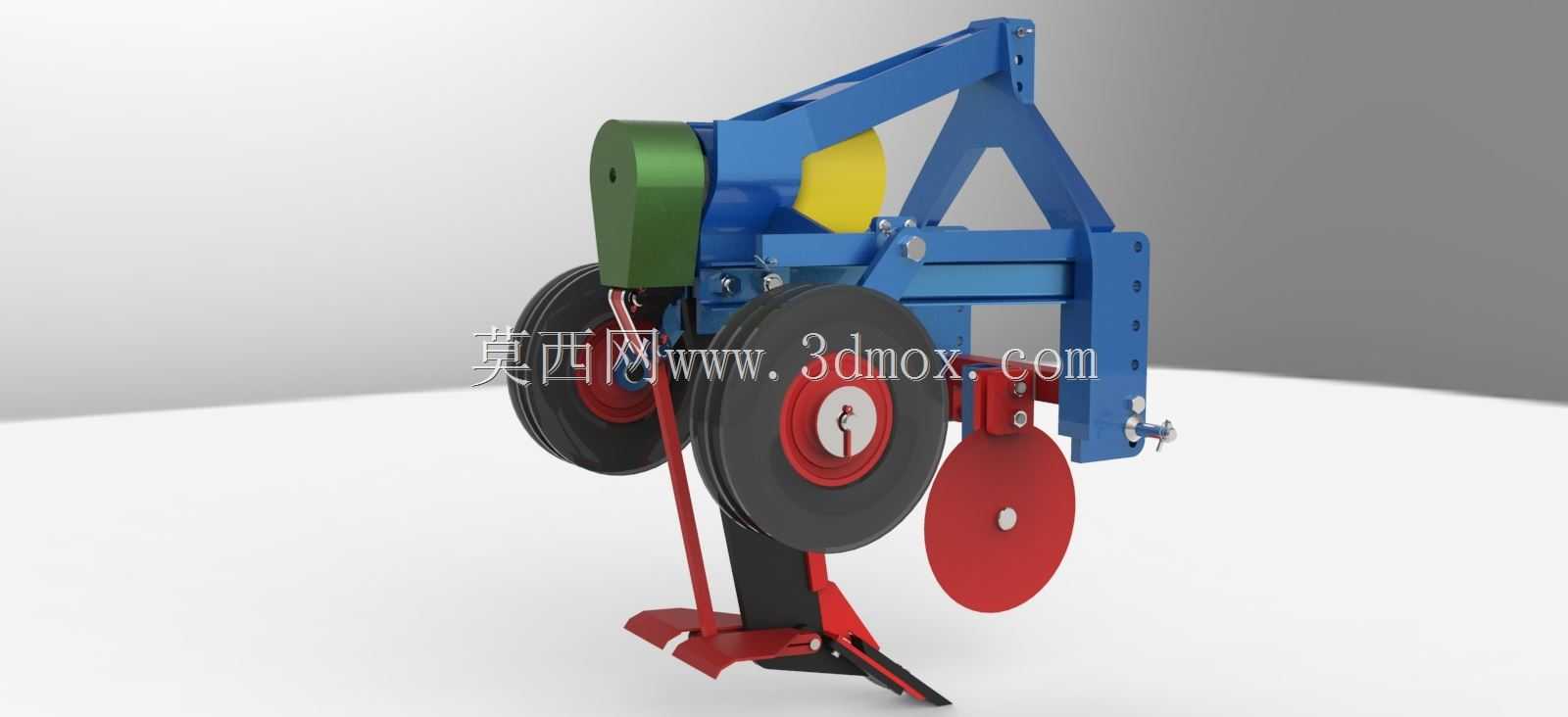

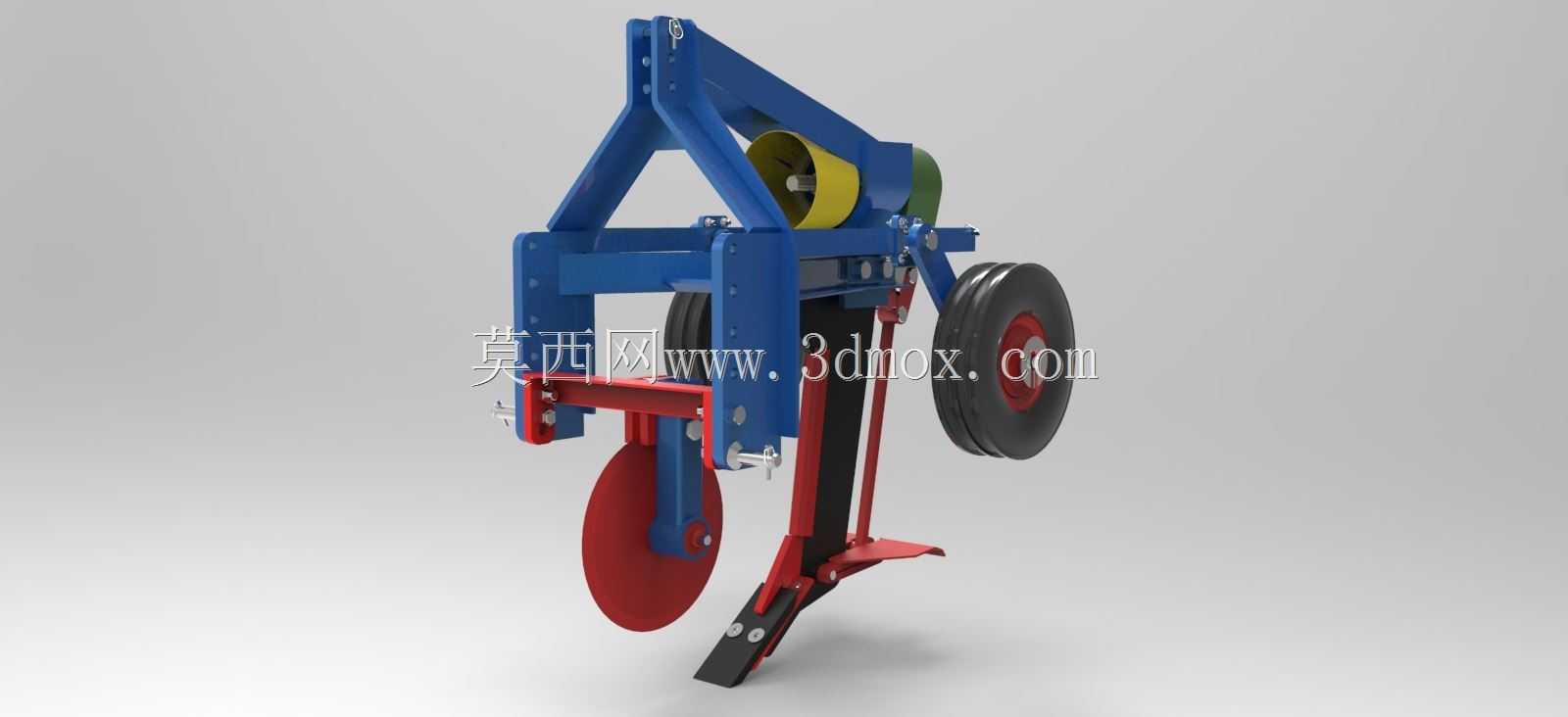

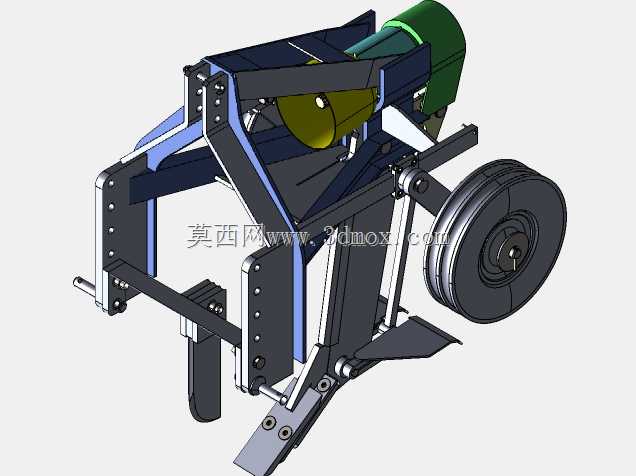

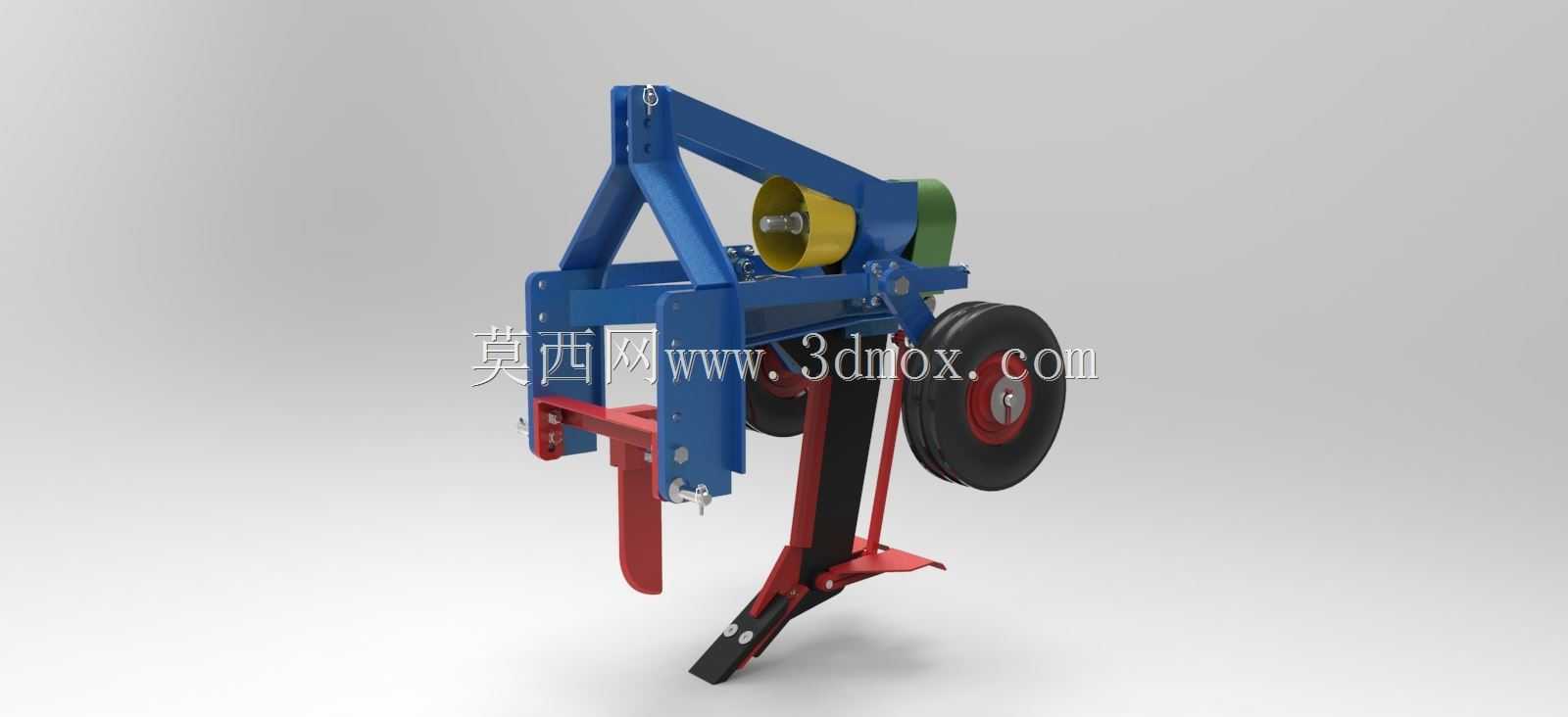

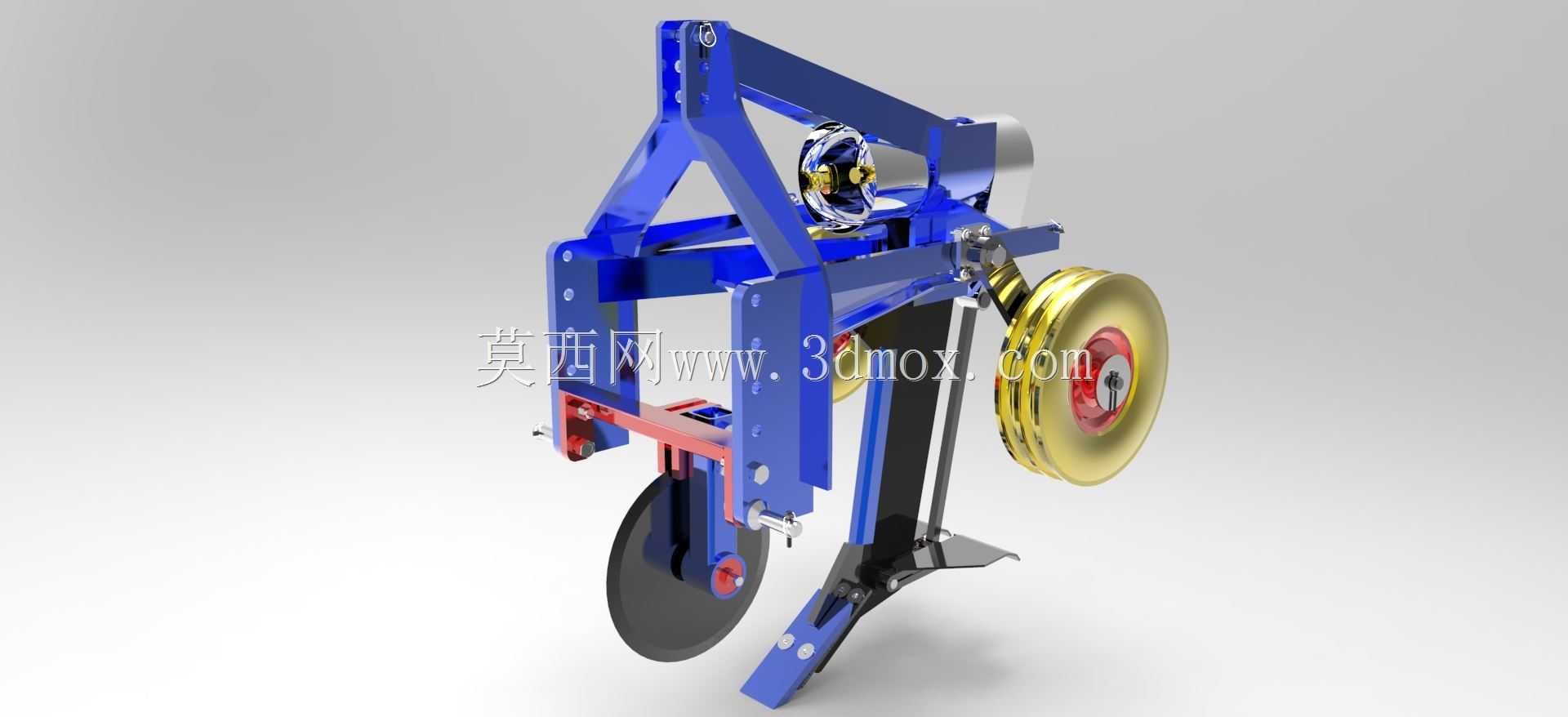

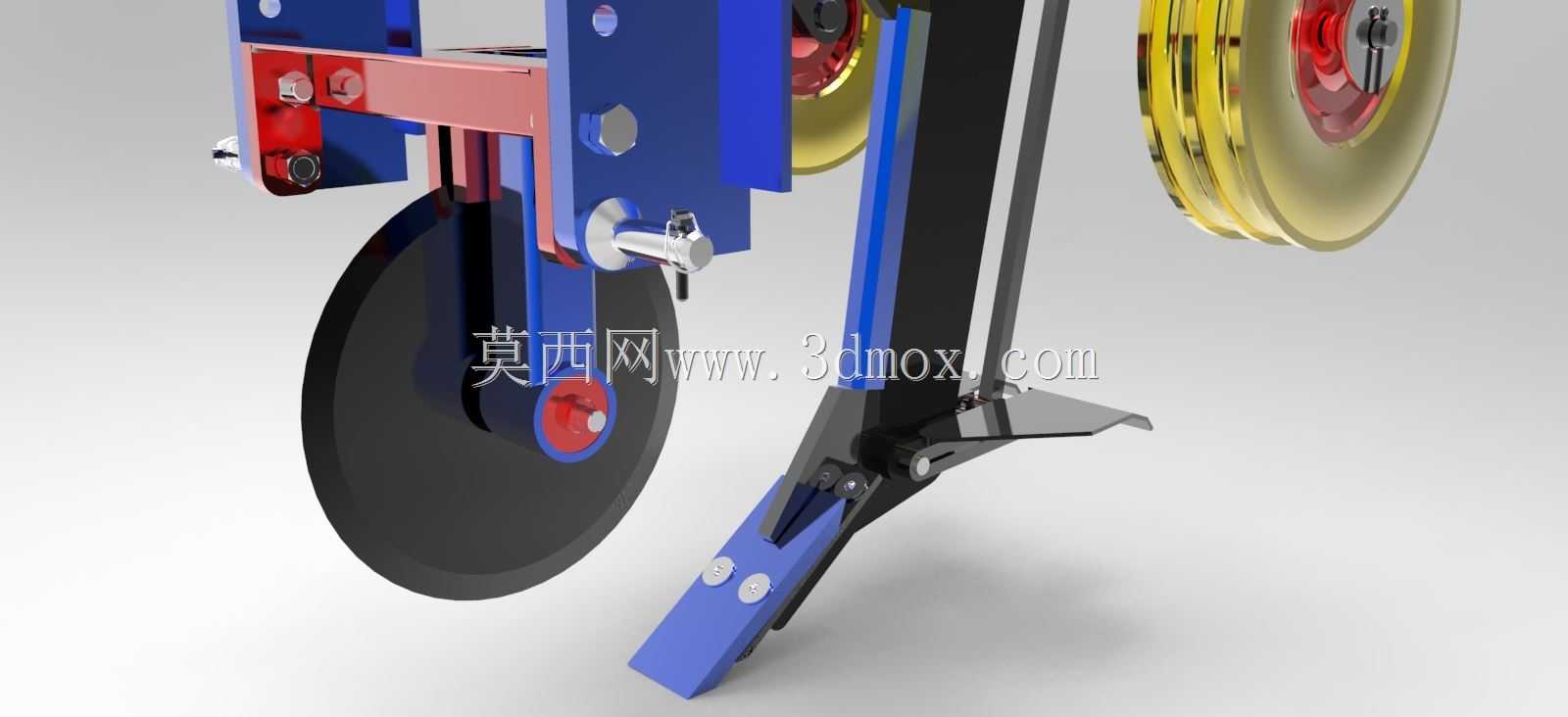

该振动深松机具主要配套农用拖拉机使用，适配我国北方旱地、南方坡耕地等多种耕作场景，针对长期浅耕形成的犁底层破除作业设计，能够在不翻转表层土壤的前提下，打破深层土壤板结结构，提升土壤透水透气性与蓄水保墒能力，有效改善作物根系生长环境，减少径流与土壤侵蚀，是保护性耕作体系中核心的作业装备之一。设备采用三点悬挂结构与拖拉机后挂接系统匹配，挂接点尺寸符合通用农机挂接标准，整机横向作业幅宽适配中小马力拖拉机的动力输出范围，作业深度可通过侧边限深轮进行无级调节，能够根据不同地块的土壤板结程度、作物根系深度需求，灵活调整深松深度在25厘米至45厘米区间内切换，满足不同农艺要求的深松作业需求。设备核心的松土铲采用弧形减阻设计，铲尖选用高强度耐磨材质，入土角经过反复优化，能够有效降低入土阻力，减少作业过程中的动力消耗；振动单元通过偏心结构带动松土铲产生高频小幅振动，让板结土壤在振动作用下自然疏松，相比传统固定式深松铲，作业阻力可降低三成左右，同等作业深度下可适配更小马力的拖拉机，大幅降低作业燃油消耗。侧边的橡胶限深轮采用宽幅低压胎面设计，作业过程中能够贴合地表起伏，避免轮体下陷导致的深度波动，保证整块地块的深松深度一致性，同时轮体支架带有调节锁紧机构，调整后可牢固锁止，不会因田间颠簸出现深度偏移。机架主体采用高强度矩形钢管焊接成型，整体为三角稳定结构，挂接部位做了加厚加强处理，能够承受深松作业过程中遇到的硬土、石块带来的冲击载荷，整机结构紧凑，运输状态下离地间隙满足乡村道路通行要求，作业状态下重心靠近拖拉机挂接点，不会出现翘头、偏载等问题，作业稳定性强。设备的传动结构采用皮带传动作为过载保护，当作业中遇到超大阻力的障碍物时，皮带可产生打滑保护核心传动部件与机架结构，避免刚性冲击造成的构件损坏，日常维护仅需定期检查传动皮带张紧度、铲尖磨损情况即可，维护成本低廉，适配广大农户、农业合作社的日常耕作使用需求。
