蓝色法兰式蜗轮蜗杆减速机结构设计

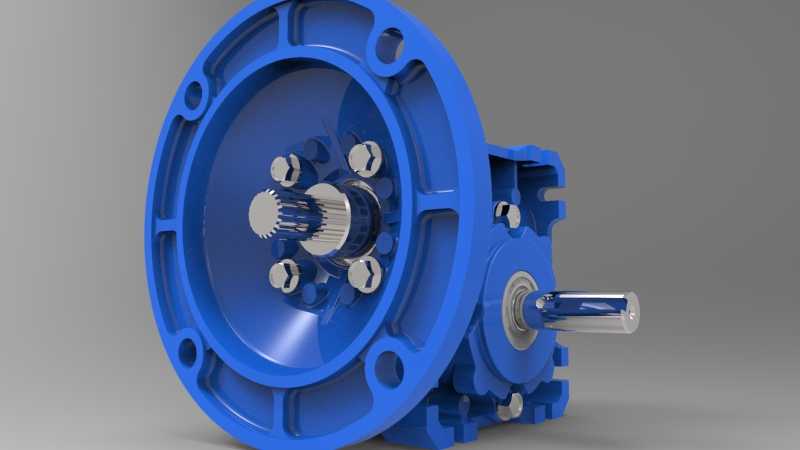

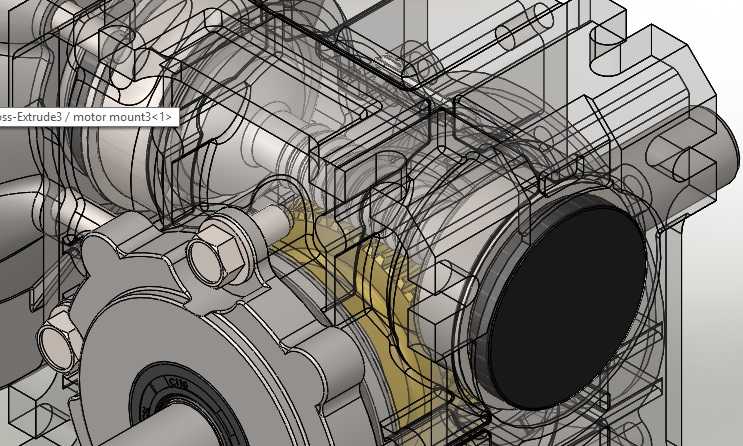

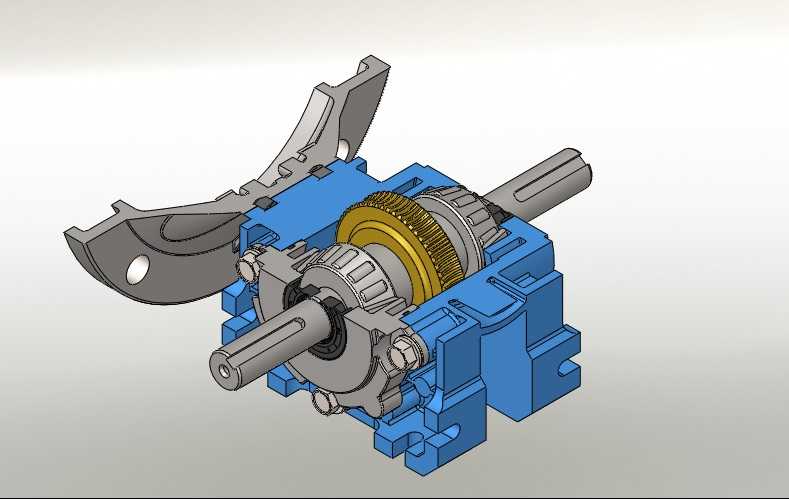

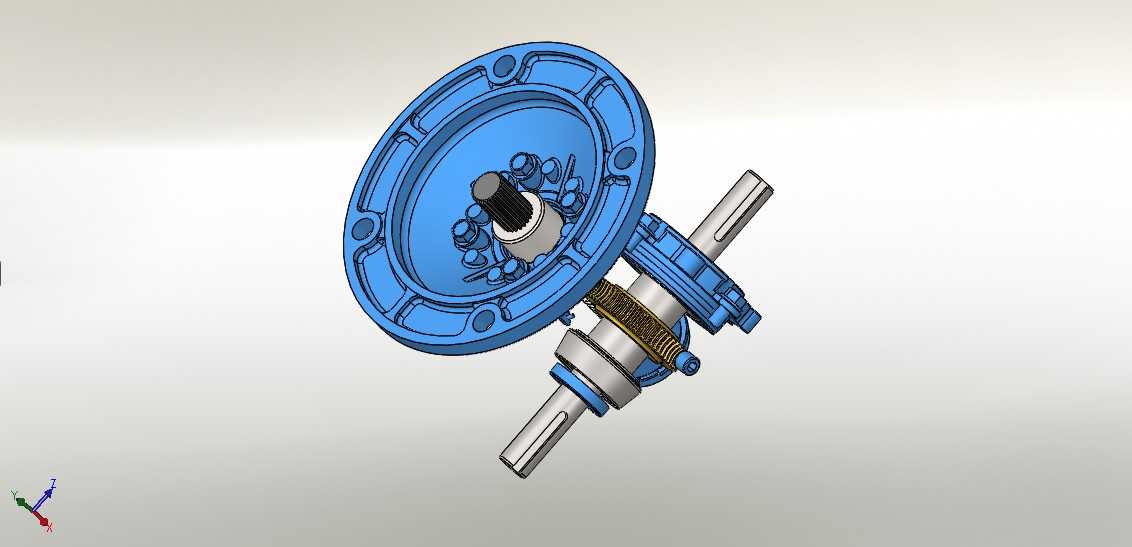

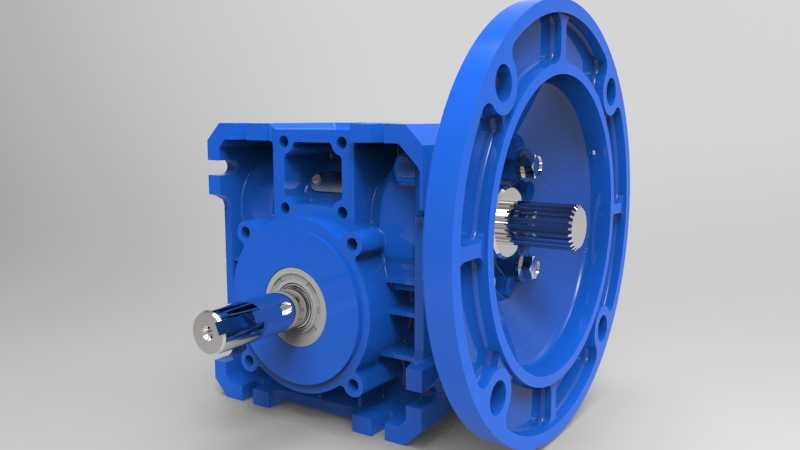

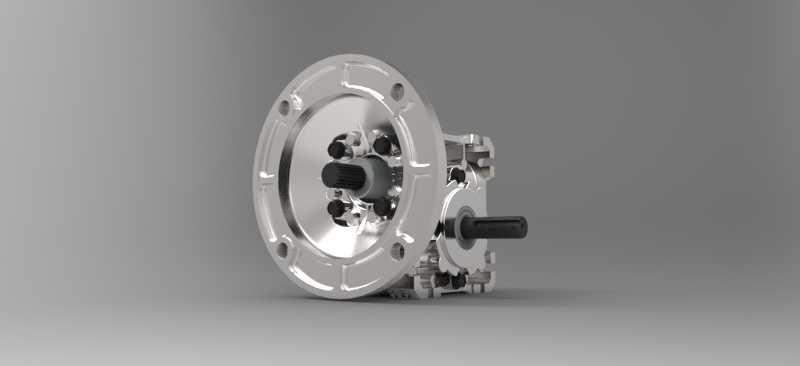

这款蜗轮蜗杆减速机是工业传动系统中常用的减速增扭核心部件，主要应用在轻工包装生产线、食品输送设备、小型自动化输送线、纺织机械以及仓储物流分拣设备的动力传输环节，能够将原动机输出的高转速低扭矩动力，通过蜗轮蜗杆的啮合传动转换为低转速高扭矩的输出动力，匹配后端执行机构的运行转速与负载需求，有效降低动力端与执行端的转速差，提升整套设备的运行负载能力。从结构设计来看，这款产品采用法兰式输入连接结构，输入端的蓝色法兰盘预留了均匀分布的安装孔位，能够直接与标准规格的驱动电机端面贴合安装，无需额外加装过渡连接座，大幅缩减了动力单元的整体轴向安装尺寸，适配安装空间紧凑的设备布局场景。输入端的花键连接轴采用多齿啮合结构，能够保证与电机输出轴的同轴传动精度，减少传动过程中的径向跳动，同时花键结构的接触面积更大，能够承受更高的瞬时冲击负载，避免长期重载运行下出现键槽磨损、连接打滑的问题。产品的外壳采用一体化铸造成型的蓝色壳体，壳体表面设置了多道加强筋结构，既能够提升壳体的结构强度，承受蜗轮蜗杆啮合过程中产生的径向与轴向作用力，也能够增大壳体的散热面积，将传动过程中齿轮啮合摩擦产生的热量快速散发到空气中，避免长期运行下内部润滑脂温度过高导致润滑性能下降，延长内部传动部件的使用寿命。输出端采用单轴伸出结构，输出轴的轴径与键槽尺寸匹配通用的联轴器、链轮安装标准，能够直接对接输送辊筒、链轮传动机构、凸轮分割器等常见执行部件，降低用户的配件选型适配成本。在安装边界设计上，这款减速机的法兰安装孔位采用同心圆均匀排布，能够适配多种不同安装角度的固定需求，不管是水平安装、垂直安装还是倾斜角度安装，都能保证内部蜗轮蜗杆的啮合润滑效果，不会出现润滑脂泄漏或者齿轮干磨的问题。壳体的边角位置都做了圆弧过渡处理，既能够避免安装过程中尖锐边角划伤操作人员，也能够减少铸造过程中的应力集中问题，提升壳体的抗冲击能力。内部的蜗轮采用锡青铜材质加工，蜗杆采用硬质合金钢表面淬火处理，两者啮合的时候具备良好的耐磨性能与减摩效果，能够保证长期运行下的传动精度，减少传动回程间隙，适合对传动定位精度有一定要求的间歇式运行设备。整体结构没有冗余的外置部件，所有的连接紧固件都内嵌在壳体的安装沉孔内，外观整洁流畅，能够适配有防尘、防杂物卷入要求的生产车间使用场景，避免运行过程中外部的纤维、粉尘卷入传动连接部位造成设备卡滞。
