CA6140车床配套发动机曲轴精密结构

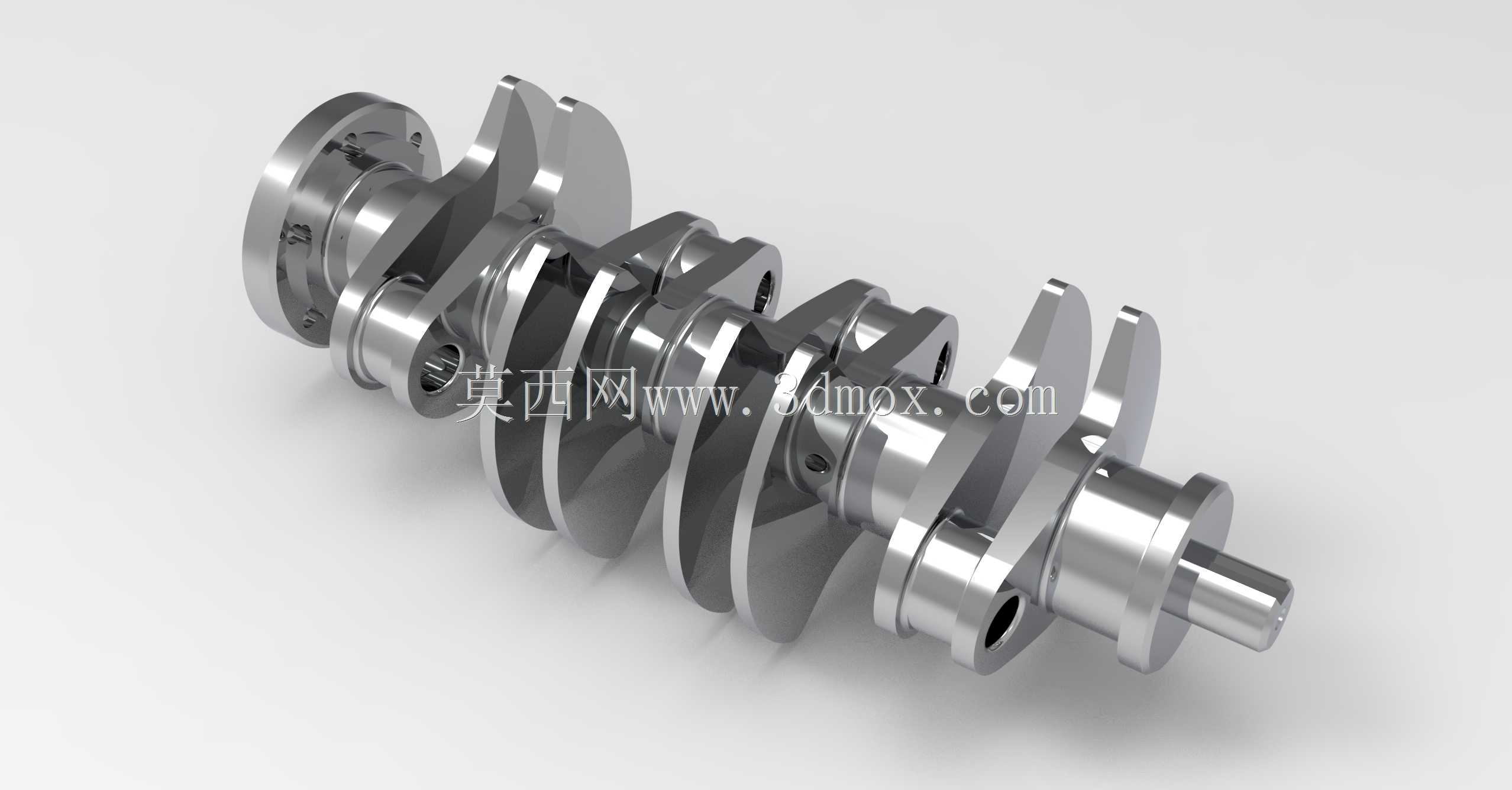

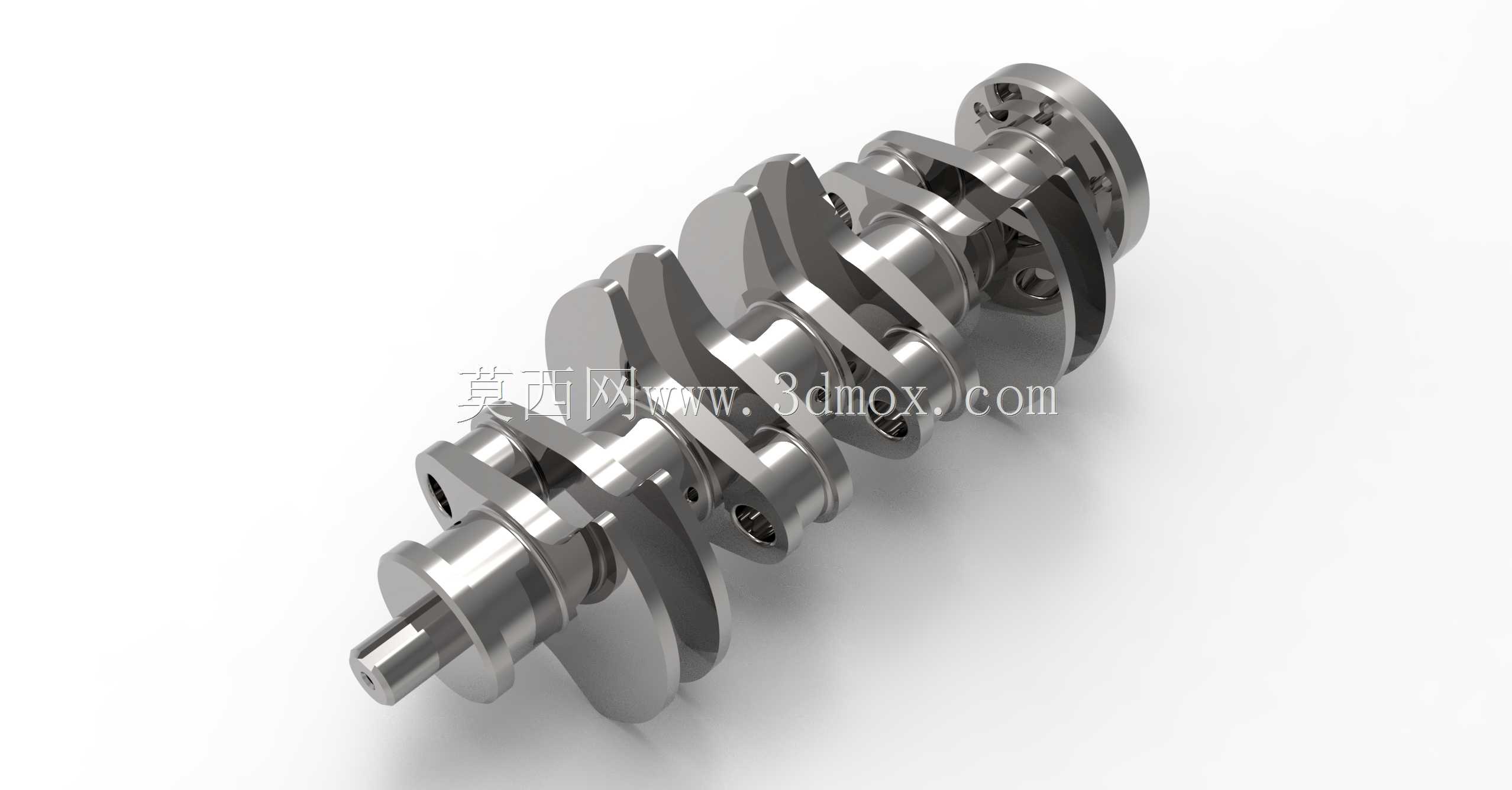

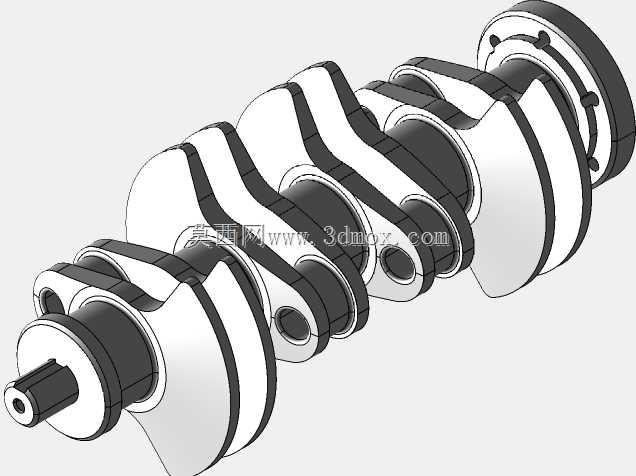

　　这款曲轴结构适配CA6140普通车床配套的动力输出单元，同时可直接对应小排量内燃发动机的核心动力转换工位，在车间机床改造、小型动力机组装配、教学实训拆解演示场景中都有明确的落地用途。曲轴本身承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用，工作过程中要持续承受连杆传递的交变燃气冲击力、往复惯性力与旋转离心力，整套结构的布局完全围绕受力均衡性展开。从结构细节来看，模型完整还原了多缸曲轴的主轴颈、连杆轴颈、曲柄臂、平衡重块、前端输出轴端与后端法兰连接位所有特征：主轴颈沿轴向同轴排布，作为整根轴的旋转支撑基准，装配时对应装入缸体主轴承座内，轴颈表面的高精度圆柱面是保障运转同轴度、降低摩擦损耗的核心配合面；连杆轴颈相对主轴颈偏心布置，

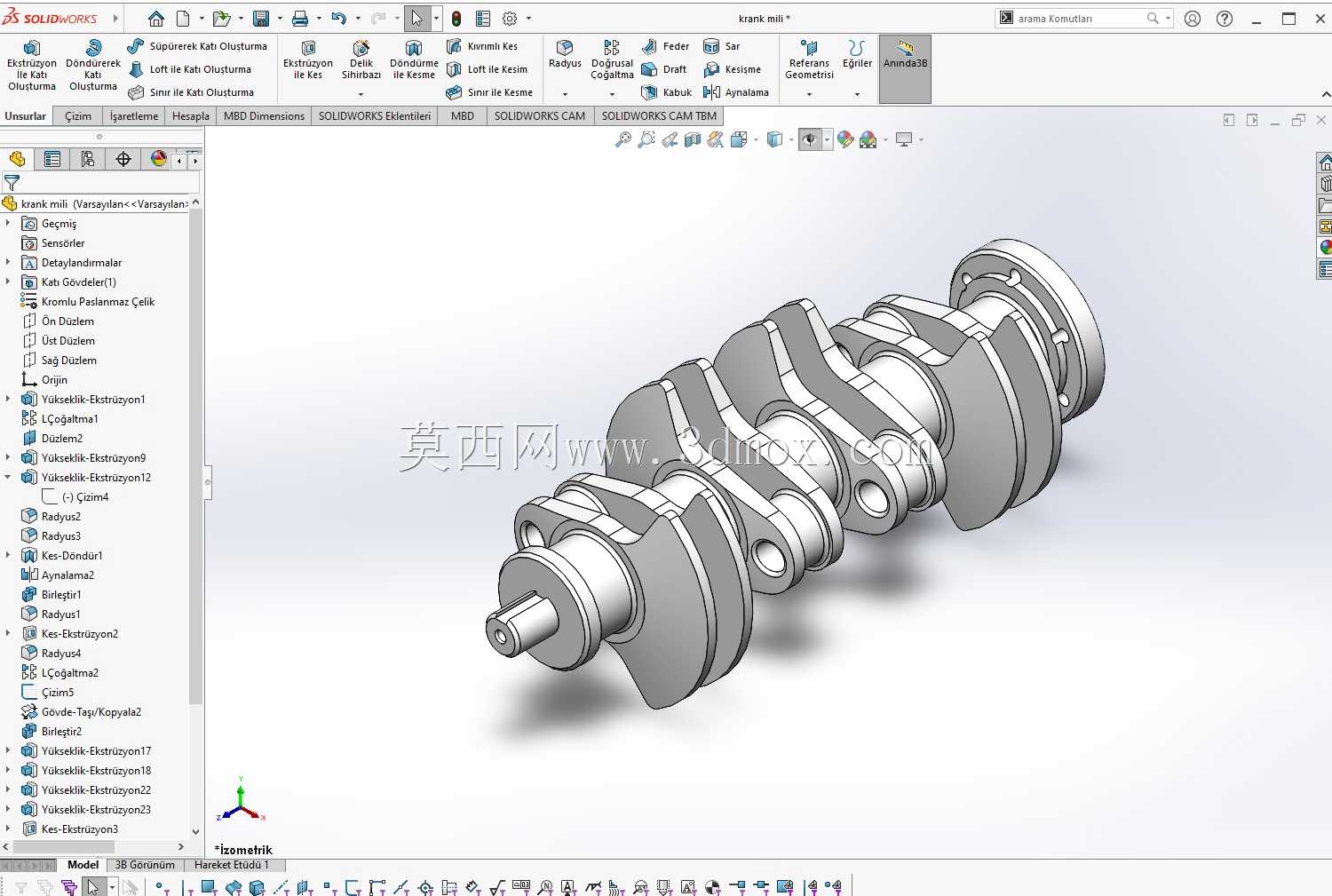

　　偏心距直接决定活塞行程，每个连杆轴颈对应一组连杆大头装配位，轴颈内部预留的油道孔可连通主轴颈的压力润滑油路，运转时持续向摩擦副输送润滑介质。两侧曲柄臂上集成的扇形平衡重块经过配重优化，用来抵消连杆轴颈旋转产生的离心力矩，抵消活塞往复运动带来的一阶、二阶惯性振动，避免整机运转时出现异常抖动。前端轴颈预留了皮带轮、正时齿轮的安装定位轴肩与键槽位，后端法兰带均匀排布的螺栓孔，用来固定飞轮总成，法兰端面的定位止口可保证飞轮与曲轴的同轴度，避免旋转动平衡失效。建模过程中所有配合尺寸都参照实际装配边界设定：主轴颈与轴瓦的配合间隙、连杆轴颈与连杆大头瓦的配合公差都保留了工程设计余量，轴向各轴段的长度尺寸对应缸体内部的安装跨距，

　　两端伸出轴的长度不会和缸体前后端盖、正时罩壳发生运动干涉，平衡重块的旋转外轮廓在设计时已经校核过和缸体曲轴箱内壁的安全间隙，全转角行程内不会出现擦碰。整套曲面过渡都在轴颈和曲柄臂的衔接位置做了圆角强化处理，从根源上降低交变应力集中带来的断裂风险，这类结构既可以作为机床动力部件维修测绘的参照，也能用于发动机原理教学、传动方案校核的三维验证场景。
