农业拖拉机用渐开线花键传动轴结构

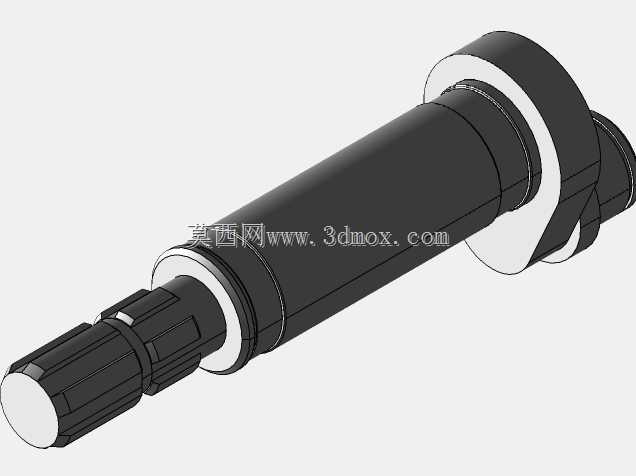

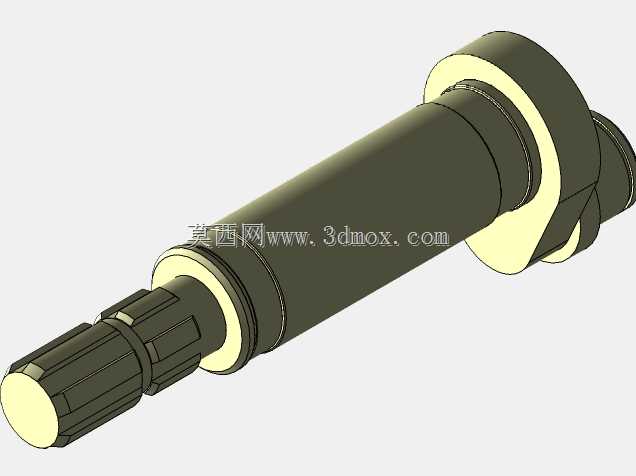

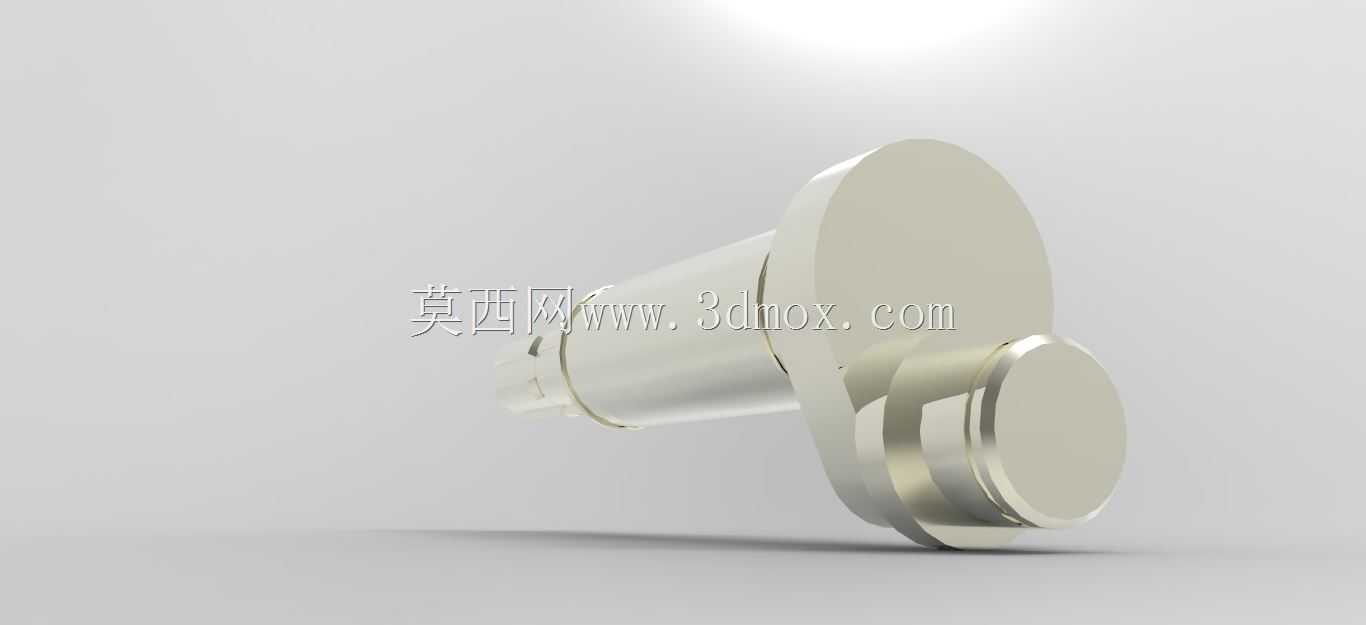

这款花键轴主要应用于中小马力拖拉机的动力传输路径中，布置在变速箱输出端与最终传动输入端之间，承担扭矩传递、载荷缓冲的核心作用，是拖拉机传动系统里保障动力平稳输出的关键轴类零件。从结构设计来看，轴身采用阶梯轴布局，不同轴段的直径差经过载荷校核匹配，对应不同的装配需求：靠近花键端的轴段用于安装密封件与支撑轴承，轴肩位置做了圆角过渡处理，避免应力集中导致的轴体疲劳断裂，中间光轴段预留了齿轮或联轴器的安装位，末端的法兰凸台结构用于和传动端的连接盘配合，通过止口定位保证同轴度，减少传动过程中的径向跳动。花键部分采用渐开线齿形设计，相比矩形花键，渐开线齿根强度更高，齿面接触应力分布更均匀，能承受更大的冲击载荷，适配拖拉机田间作业时频繁变载、瞬时冲击的工况，齿向做了微量修形处理，补偿装配时的同轴度误差，降低花键副的偏磨风险，延长部件使用寿命。安装边界方面，轴体的总长、各轴段的直径与长度尺寸均匹配对应型号拖拉机的传动箱腔体空间，花键的模数、齿数、压力角参数与配合的花键套完全适配，法兰端的连接孔位分度圆直径、螺栓孔径符合通用农机传动件的安装规范，不需要额外修改腔体结构就能直接替换原有轴件。实际作业场景中，拖拉机带犁耕、旋耕作业时，传动系统会承受来自地面的随机冲击载荷，这款花键轴的材质选用调质合金结构钢，花键齿面经过高频淬火处理，芯部保持足够的韧性来吸收冲击，齿面具备高硬度抵抗磨损，即使在长时间满负荷作业工况下，也能保证动力传输的稳定性，避免出现花键打齿、轴体扭断的故障。设计过程中，针对农机作业的粉尘、泥水工况，轴身对应密封件安装的位置做了高精度磨削加工，表面粗糙度满足旋转密封的配合要求，能有效阻挡外界杂质进入轴承腔与花键啮合位置，减少磨粒磨损带来的失效风险，轴端的中心孔作为加工基准，保证各轴段的同轴度公差控制在合理范围内，降低装配后轴承的额外载荷，提升整个传动部件的运行寿命。
