可折叠阳台遮阳遮雨金属框架结构

该结构主要应用于住宅外凸阳台、低层自建房露台、临街商铺外檐等户外场景，核心用途是为对应区域提供可灵活启闭的遮阳挡雨防护，在晴好天气可折叠收拢不遮挡采光与视野，降雨或日照强烈时展开形成遮蔽面，适配日常晾晒、户外小憩、物品临时存放等多元使用需求。

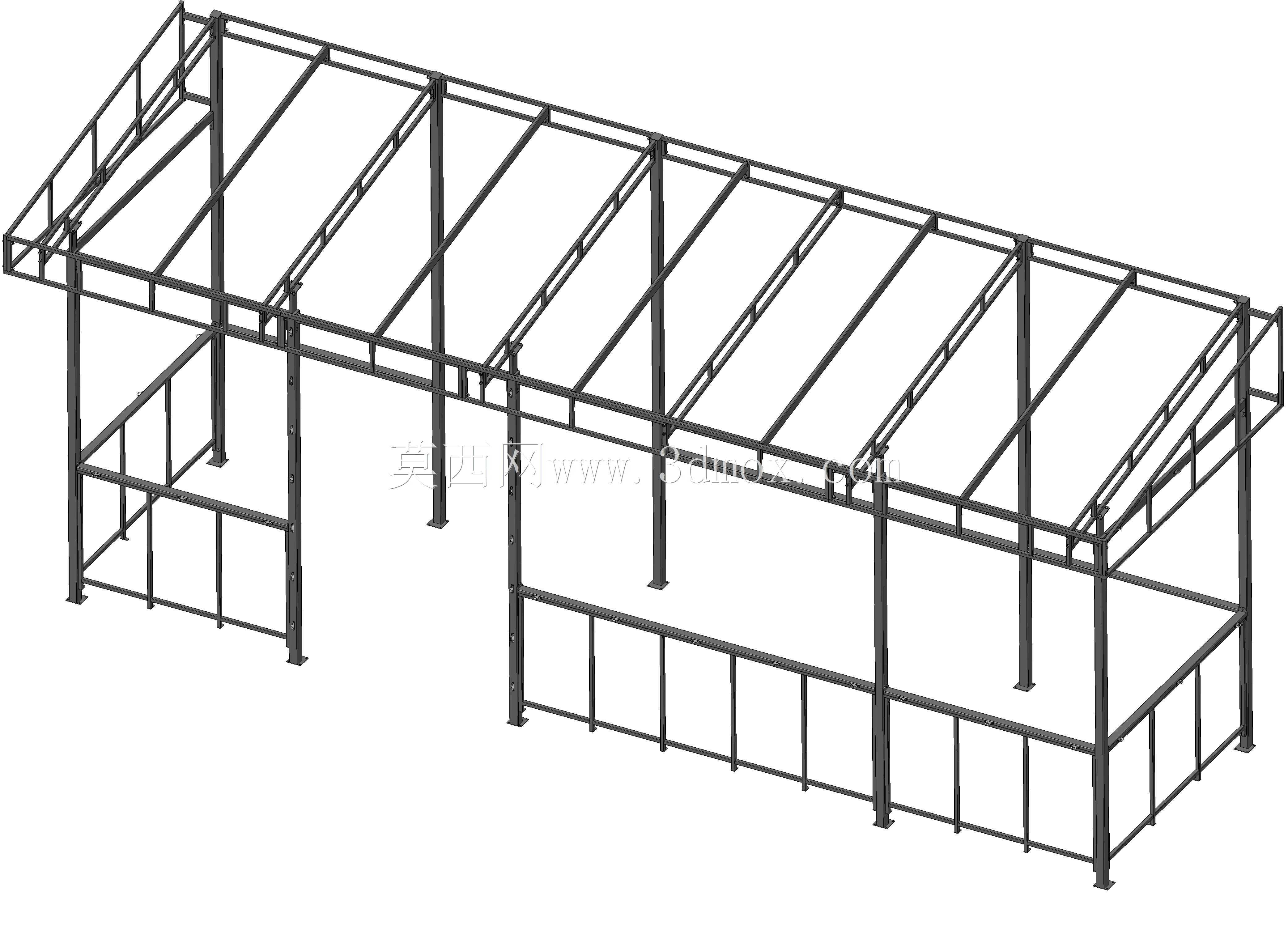

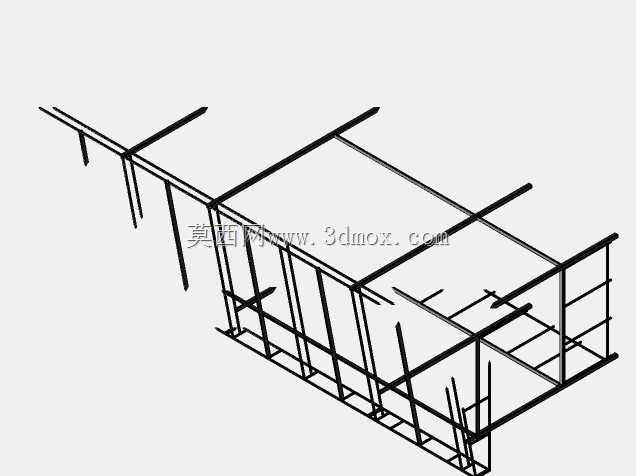

从功能特性来看，整体采用方管型材拼接成型，框架主体分为竖向支撑立柱、横向顶棚龙骨、侧边防护栏三个核心部分，所有杆件连接节点均做刚性加固处理，可承受常规风压与顶部积水荷载，折叠机构设置在顶棚龙骨与立柱的衔接位置，通过铰接转轴实现顶棚框架的角度翻转，收拢时顶棚框架可贴合阳台外侧立面，完全释放阳台上方的开放空间，展开后顶棚龙骨形成连续的支撑平面，可在上方铺设阳光板、彩钢瓦或者遮阳篷布形成完整遮蔽面，侧边防护栏与立柱为固定连接结构，可避免物品从阳台侧边滑落，同时为折叠机构提供稳定的支撑基础。

设计思路上优先兼顾结构稳定性与操作便捷性，整体采用对称式布局，竖向立柱沿阳台长度方向等距排布，每根立柱对应一组顶棚横向龙骨，保证展开后每个受力点都有垂直方向的支撑，避免龙骨悬挑过长出现弯折变形；铰接转轴位置设置有限位结构，展开到预设遮蔽角度后可自动锁止，无需额外加装固定件，收拢时仅需解除锁止即可向上翻转顶棚，操作门槛低，无需专业工具即可完成启闭动作；框架底部与阳台地面、侧边与建筑外墙的连接位置均预留了标准安装孔位，可适配不同厚度的阳台地面与外墙结构，安装时无需对原有建筑结构做大规模改造。

从安装边界来看，该框架适配的阳台进深范围在1.2米至1.8米之间，单组框架的长度可根据实际阳台尺寸做模块化拼接，竖向立柱的高度可根据阳台护栏高度做适配调整，常规安装后顶棚最低点距离阳台地面的高度不低于2.2米，不会对人员在阳台的正常活动造成阻碍，折叠收拢后顶棚框架突出外墙的厚度不超过0.2米，不会影响建筑外立面的整体美观度，也不会超出小区外立面的管控要求。
