螺栓紧固式横竖管材直角连接固定支架

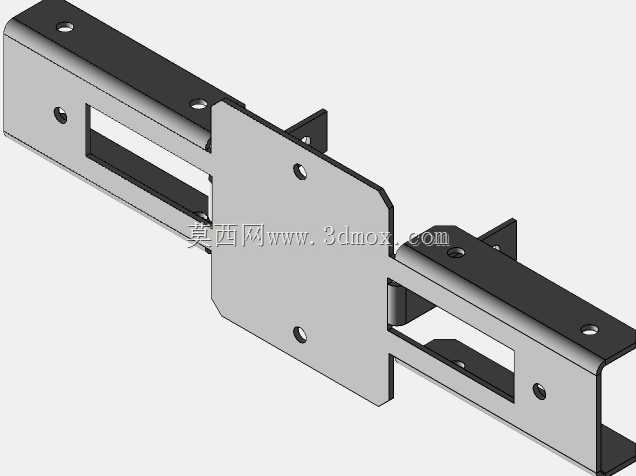

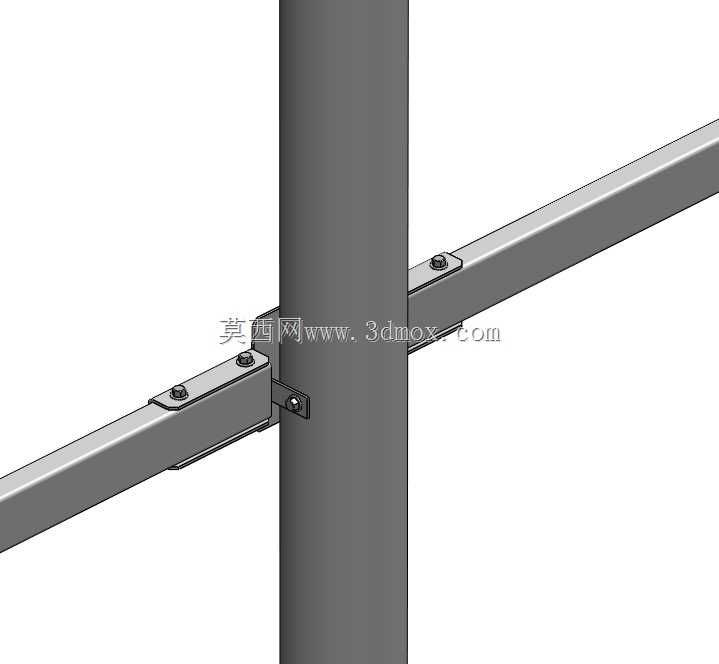

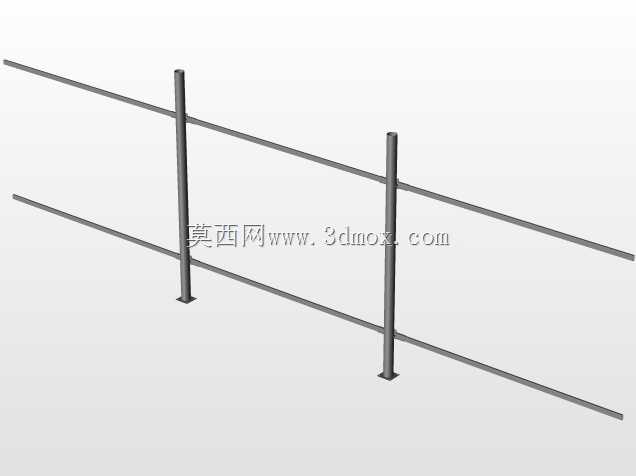

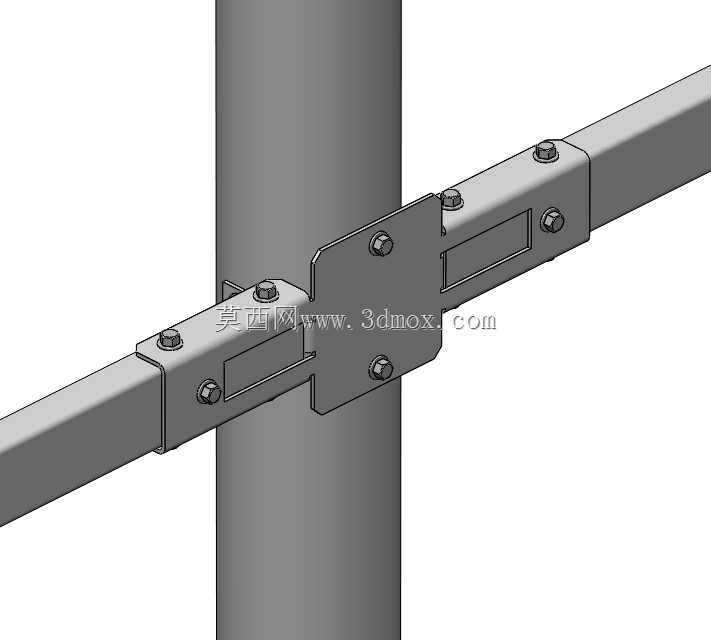

这款横竖管材直角连接固定支架，主要应用于各类框架搭建、管线布设、临时支撑结构的现场装配场景，无论是户外施工的临时防护栏搭建、农业大棚的骨架节点固定、工业生产线的辅助管线架装，还是仓储货架的横竖杆连接、小型设备的机架拼装，都能发挥可靠的连接固定作用，尤其适合没有焊接作业条件、需要后期拆装调整的装配场景，无需动火作业就能完成管材的垂直交叉固定，大幅降低现场施工的门槛与安全隐患。支架整体采用夹片式抱合结构设计，核心功能是实现垂直交叉布置的两根管材的刚性连接，避免管材连接处出现移位、转动、松脱问题。设计过程中充分考虑了无焊装配的需求，摒弃传统焊接固定的不可逆、施工要求高的弊端，全部采用标准螺栓实现锁紧固定，夹片与管材接触的面做了贴合管材外壁的弧度/平面适配处理，当螺栓逐步锁紧时，两侧夹片会紧密抱合在对应管材的外壁上，依靠接触面的静摩擦力实现管材之间的位置锁定，同时连接片上的螺栓孔位做了对位设计，保证横竖管材安装后保持严格的90度垂直角度，不会出现装配偏斜的问题。从安装边界来看，这款支架适配常规规格的圆形竖管与方形横管，夹片的开合范围可以覆盖对应公称直径的常用管材尺寸，安装时不需要对管材做二次裁切、打孔或者焊接预处理，只需要将横竖管材调整到预设的交叉位置，把两侧夹片对位贴合在管材外壁，穿入配套螺栓并逐步均匀锁紧即可完成装配，整个安装过程只需要常规的扳手工具就能完成，单人即可操作。支架的整体外形紧凑，连接片的厚度经过受力校核，能够满足常规静态支撑场景下的载荷要求，锁紧后的连接节点抗扭转、抗牵拉性能稳定，即使在户外轻微震动、风吹晃动的使用环境下，也能保持连接状态不松脱。如果后期需要调整管材位置或者拆解结构，只需要拧下螺栓就能完成拆卸，所有配件都可以重复利用，不会像焊接节点那样破坏管材表面、造成不可逆的结构损伤，非常适合需要灵活调整、反复拆装的框架类结构使用，相比传统的焊接连接、铁丝绑扎固定方式，这种螺栓锁紧的支架连接方式装配效率更高，连接后的结构规整度更好，节点外观整洁统一，也更符合现代装配式施工的便捷性要求。
