50kW废燃料燃烧器配套换热装置

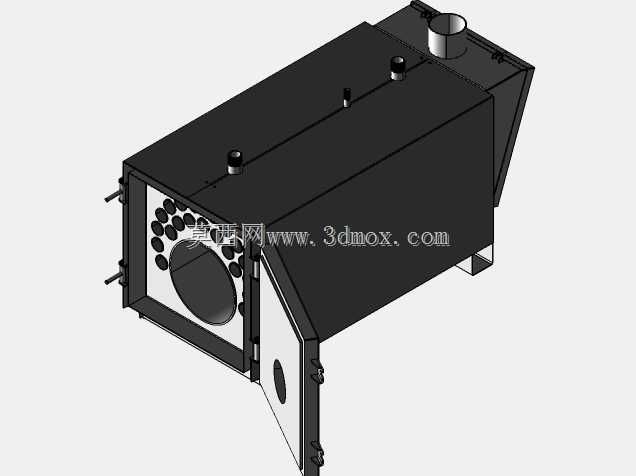

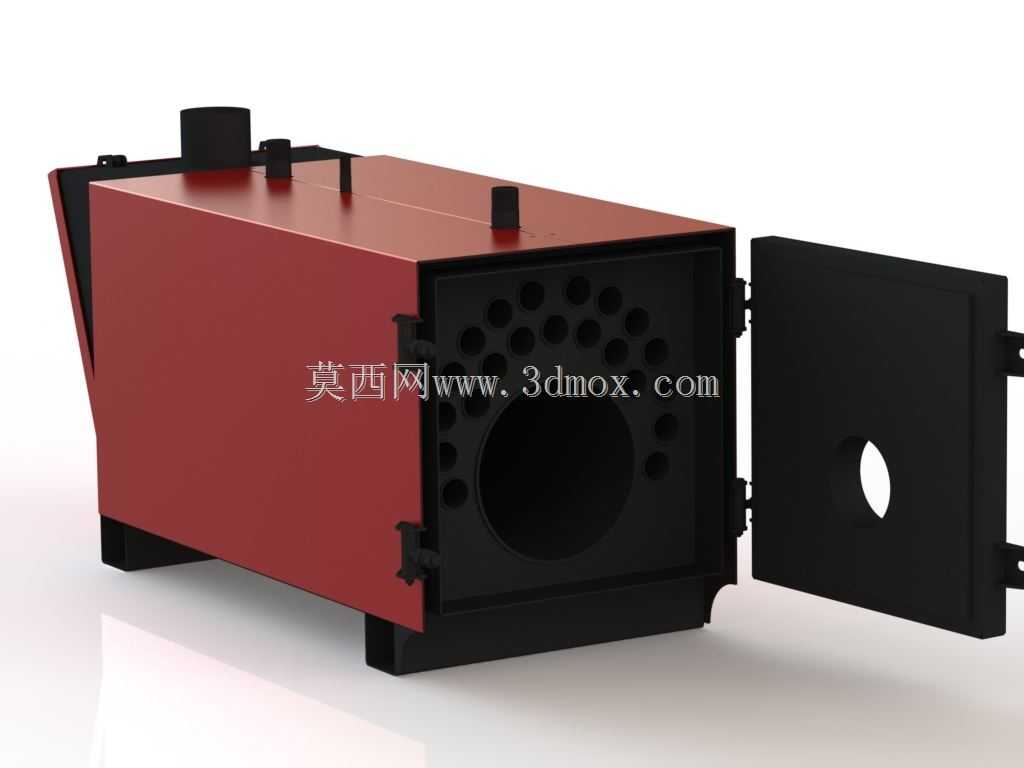

　　这款50kW功率等级的废燃料燃烧换热单元，主要面向小型独立供暖场景、小型加工车间临时供热、偏远区域独栋建筑采暖等应用场景，可适配废机油、废植物油等低成本液态废燃料的燃烧工况，将燃烧产生的高温烟气热量通过换热结构传递到循环介质中，替代传统燃煤、燃气供热单元，降低供热环节的燃料成本。从结构设计来看，整体采用卧式方箱布局，主体外壳采用厚钢板折弯焊接成型，外表面做高温防锈涂装处理，侧置可快开的检修门结构，门体与箱体之间采用卡扣式压紧结构，无需专用工具即可快速开启，方便定期清理换热管束表面积存的燃烧积碳，避免积碳过厚导致换热效率衰减。设备顶部预留排烟接口与吊装固定点位，底部设置四个支撑脚座，可直接放置在平整的水泥基础上，

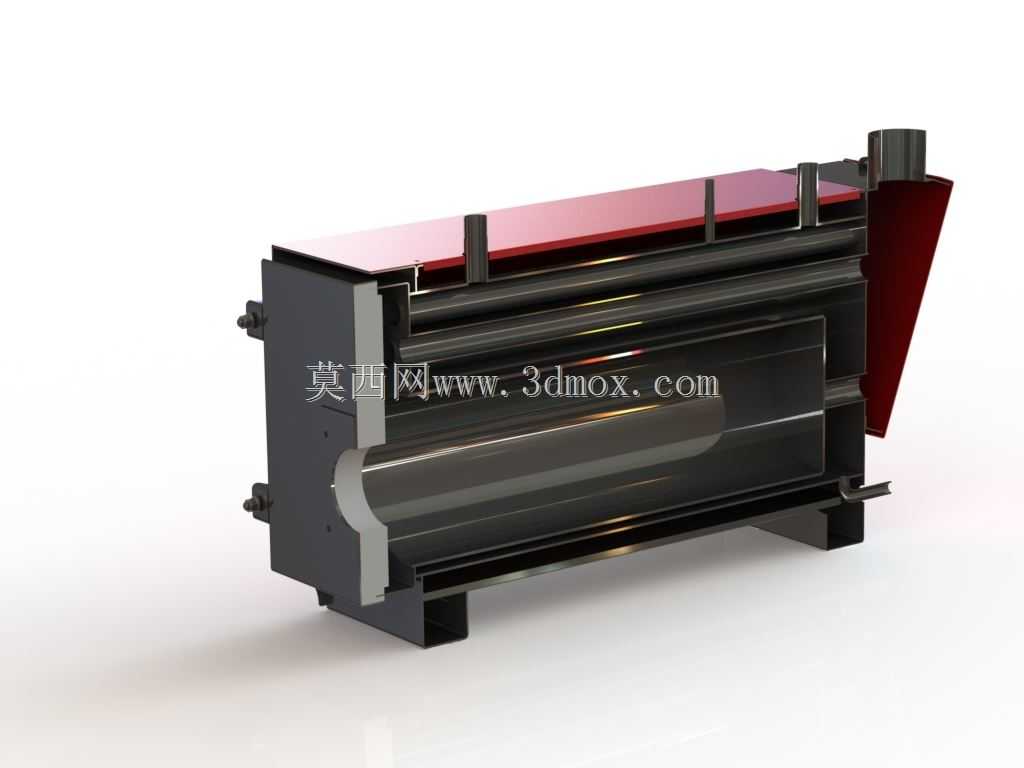

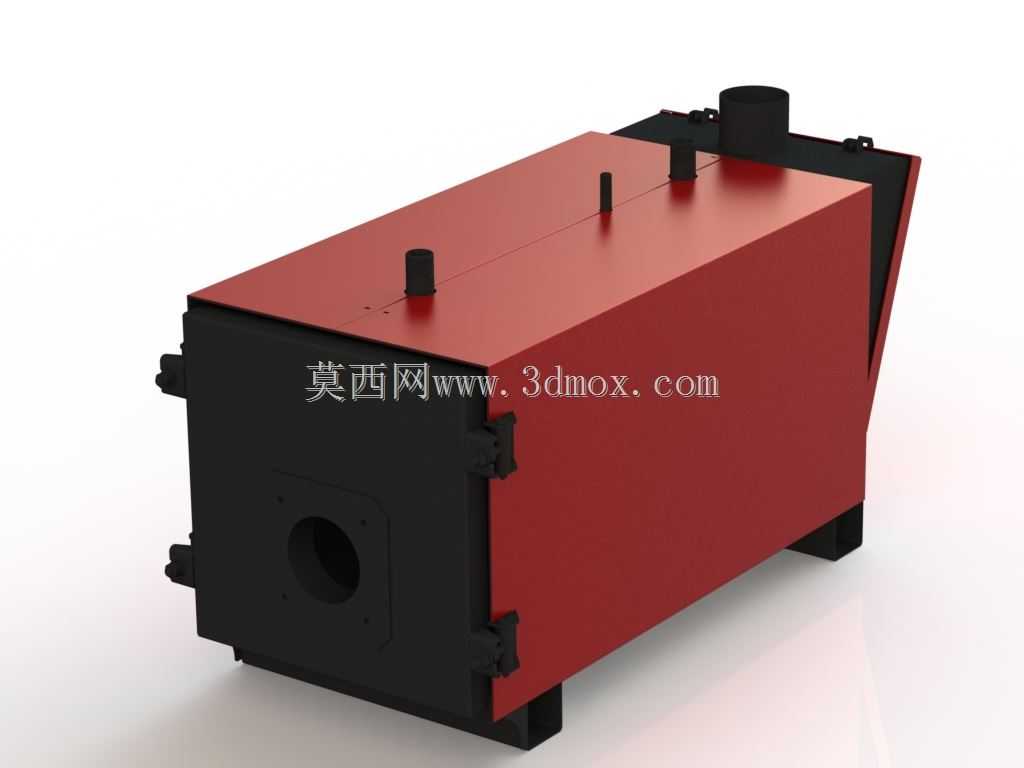

　　也可通过脚座上的安装孔搭配膨胀螺栓做固定安装，安装边界需预留检修门开启的侧向空间，至少保证门体全开状态下有足够的操作空间完成积碳清理、管束检查等维护作业。换热核心采用管束式结构，高温烟气从燃烧室端进入管束内部，横向冲刷管束壁面完成热量传递，循环介质在管束外侧的腔体内流动，通过壁面换热完成升温，这种结构设计既保证了足够的换热面积，又能让烟气流通阻力控制在合理范围，适配常规小型引风机的风压参数。设备的燃烧接口设置在检修门中心位置，可直接对接标准规格的废燃料燃烧机输出端，接口周边做耐高温密封结构，避免高温烟气泄漏到设备外部，同时在壳体靠近燃烧室的区域做了局部隔热层填充，降低外壳表面温度，避免运维过程中发生烫伤风险。从建模细节来看，

　　所有钣金折弯处的圆角、焊接边的预留余量、卡扣结构的配合间隙都做了还原，管束的排布采用错列布局，既提升了换热效率，也兼顾了清灰操作的便利性，每个管孔的位置都做了统一的公差预留，方便实际生产中的管材装配与焊接作业。设备的进出口管路接口设置在壳体侧后方，可根据现场安装需求调整接口朝向，适配不同走向的供暖管路布局，不需要额外加装过多转向接头，减少管路沿程阻力损失。在实际选型应用中，这款换热单元可直接匹配50kW输出功率的废燃料燃烧器，出水温度可稳定维持在常规供暖所需的温度区间，不需要额外加装二次换热装置，整体结构紧凑，占地面积小，不需要专门的大型设备机房，可直接安装在供暖区域附近的附属空间内，减少管路输送过程中的热量损耗。

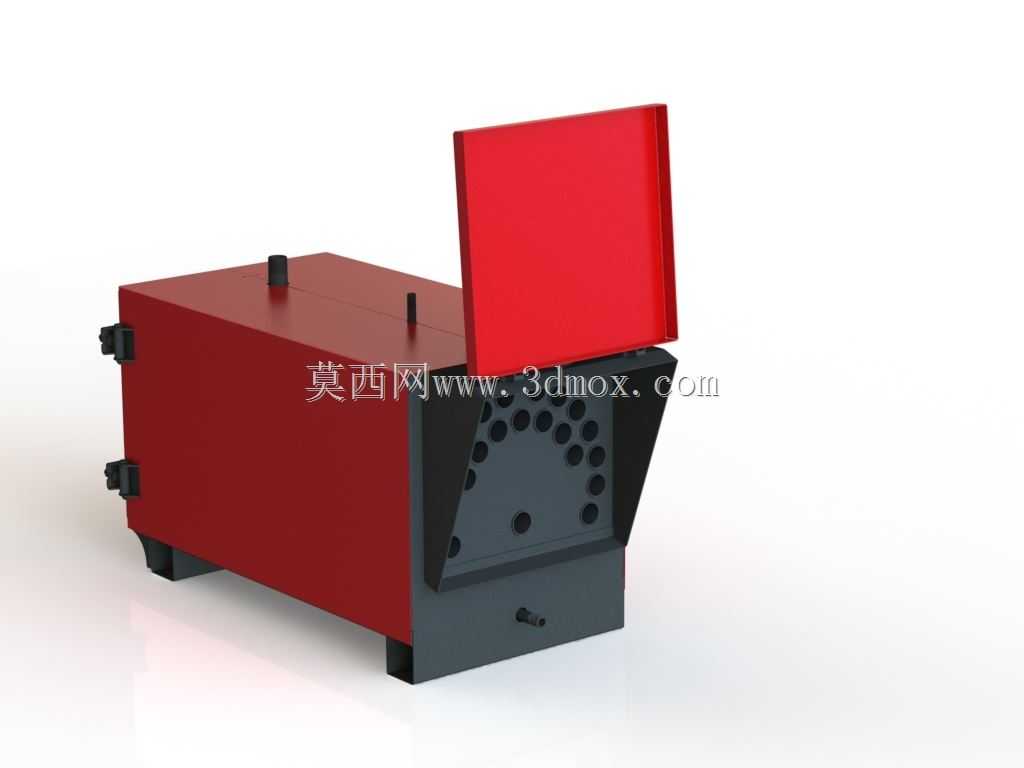

　　设计过程中充分考虑了废燃料燃烧的积碳特性，没有采用过于密集的翅片式换热结构，避免积碳快速堵塞换热通道，光管管束的结构虽然单位体积换热面积略低于翅片结构，但长期运行的稳定性更强，维护周期更长，更适配废燃料这类杂质含量较高的燃料燃烧工况。壳体的拼接焊缝都做了连续密封焊接处理，可承受循环系统的常规工作压力，不会出现介质渗漏问题，顶部的排烟接口尺寸适配常规民用排烟管道，可直接对接成品排烟管将燃烧后的废气导出到室外，满足常规的供热安全规范要求。
