手动三辊卷板成型设备结构设计

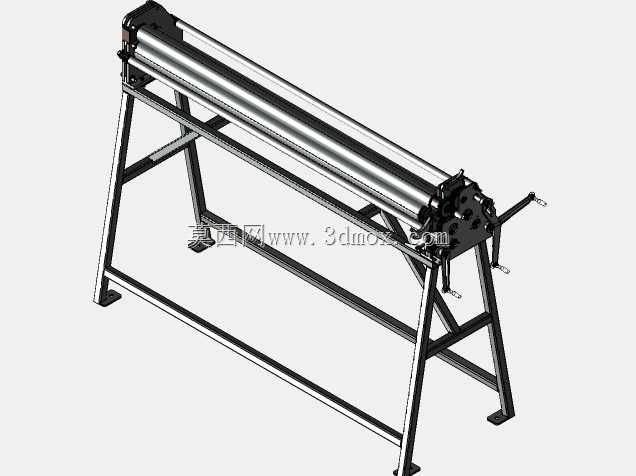

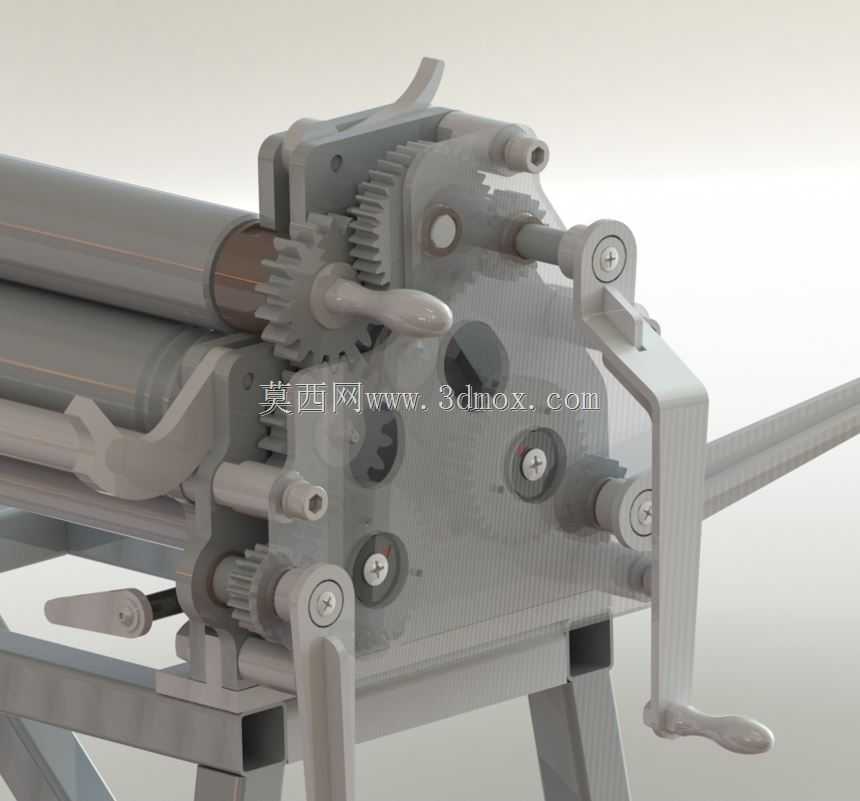

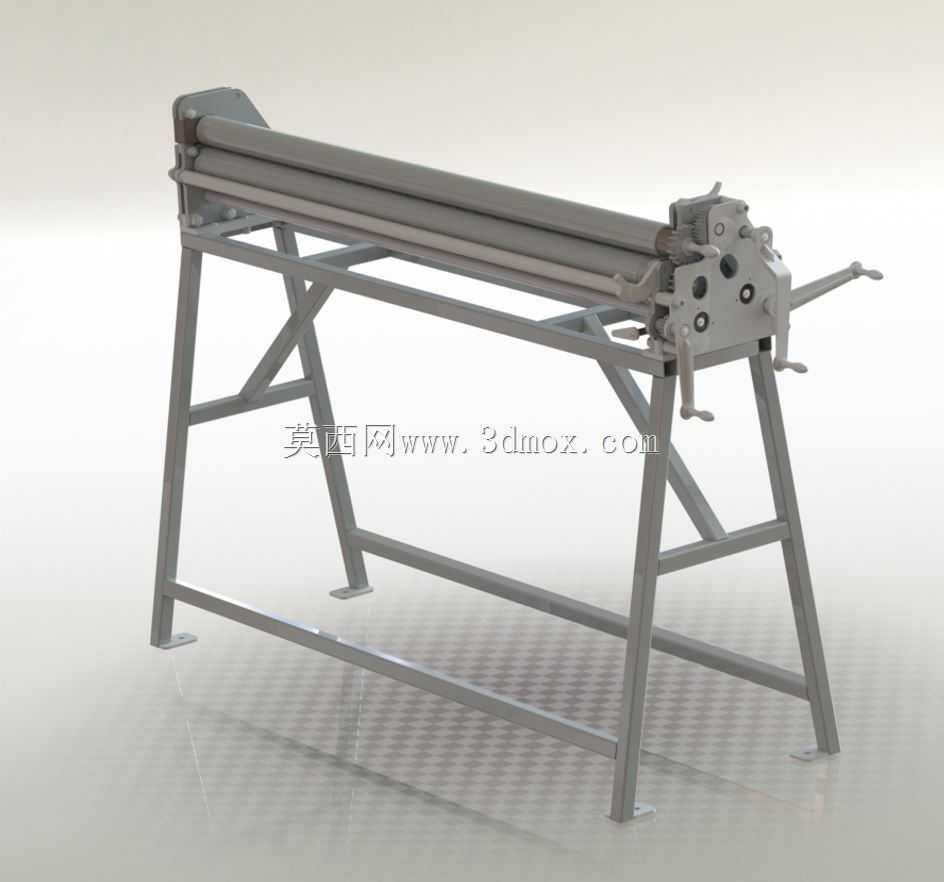

　　这款手动驱动的三辊卷制设备，主要面向小型钣金加工场景、五金维修作坊、现场施工的薄板成型作业，不需要外接动力源，完全依靠人工摇动手柄输入扭矩完成板材卷制，适合没有稳定供电的野外作业、小批量多规格的筒类零件试制场景。从结构设计逻辑来看，设备采用对称式三辊布局，下两根辊为固定平行安装，上辊配合端部的调节机构实现下压量调整，以此适配不同厚度板材的卷制曲率需求，手动输入的扭矩通过侧端的齿轮减速结构传递到辊轴，放大力矩的同时降低操作所需的手动力度，单人即可完成常规厚度板材的卷圆作业。机架部分采用角钢焊接的三角支撑结构，支腿向外倾斜形成稳定的支撑面，底部预留地脚安装孔，作业时可以通过膨胀螺栓固定在水泥地面或者钢制工作平台上，

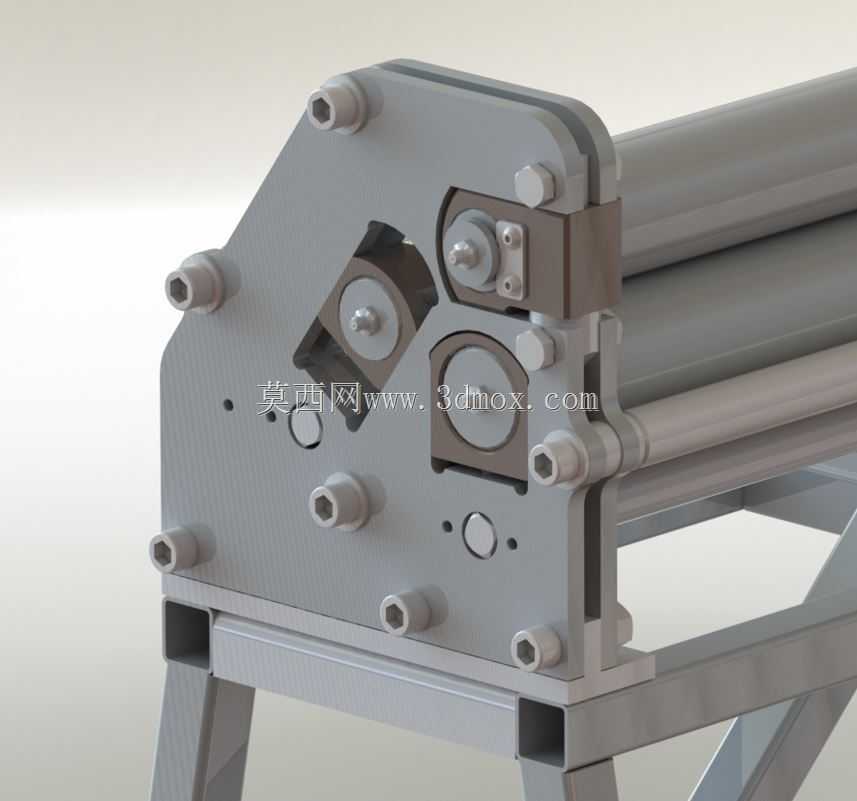

　　避免卷制过程中设备受力移位，支腿之间设置横向连接杆件增强整体刚性，抵消辊轴受力时传递到机架的侧向弯矩，防止长期使用后机架出现变形导致辊轴平行度超差。辊轴本身采用实心圆钢加工，表面做淬火处理提升耐磨性能，辊轴的有效工作长度适配常规幅面的薄板材料，可卷制的壳体直径下限为65毫米，对应可加工的板材厚度覆盖0.1毫米到5毫米区间，同时也可完成直径10毫米钢筋的弯弧作业，覆盖多数小型钣金件的加工需求。端部的调节机构采用梯形螺纹传动，带有锁紧手柄，调整好上辊下压量后可以锁死位置，避免卷制过程中辊轴出现窜动导致成型曲率不一致，手动摇柄的长度经过力臂优化，操作时不需要施加过大的作用力即可带动辊轴转动送料，摇柄可折叠收纳，减少设备存放时的空间占用。

　　在实际使用场景中，这类手动卷板设备常用来加工通风管道的薄壁筒节、小型储料桶的筒体、五金构件的弧形弯件，相比电动卷板设备体积更小、重量更轻，转场搬运方便，维护成本极低，没有电路、液压系统的故障点，仅需要定期给辊轴轴承、传动齿轮加注润滑脂即可长期使用。设计时充分考虑了操作的安全性，所有传动齿轮都设置在封闭的护罩内部，避免作业时衣物、工具卷入传动结构，上辊的端部设置快拆结构，卷制完成的封闭筒体可以直接从辊轴端部抽出，不需要额外拆卸机架结构，提升作业效率。安装边界方面，设备整体占地长度与辊轴有效长度匹配，宽度方向不超过1米，高度适配成年站立操作的人机工程高度，操作时不需要额外搭建作业平台，固定后即可投入使用，对安装场地的承载要求较低，

　　普通硬化地面即可满足安装需求。针对不同材料的卷制特性，上辊的下压量可以通过端部的刻度盘做量化调整，避免凭经验调整导致的成型尺寸偏差，对于新手操作者也能快速上手，卷制过程中板材沿辊轴切线方向送进，三辊的挤压作用让板材产生连续的塑性变形，最终形成设定曲率的弧形或者整圆筒体，加工过程中不会对板材表面造成明显划伤，适合表面质量要求较高的装饰类钣金件、不锈钢薄板件加工。
