自行车用螺旋结构盘式制动器三维设计

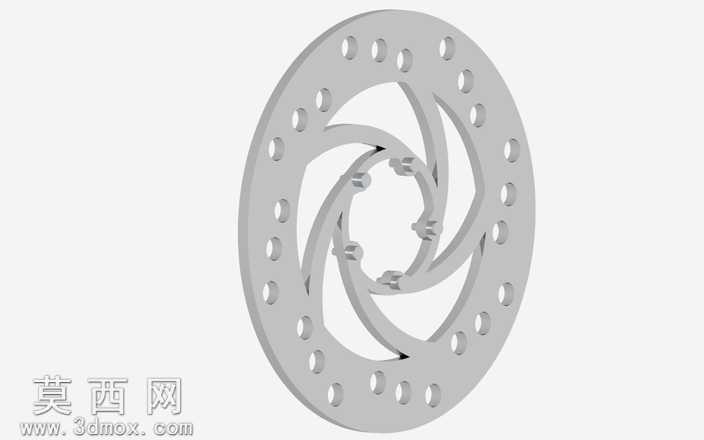

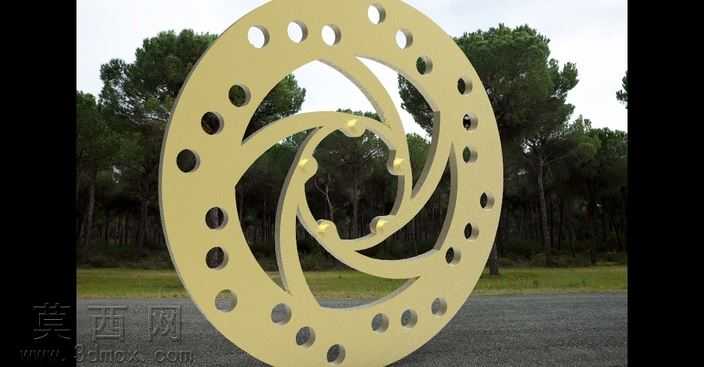

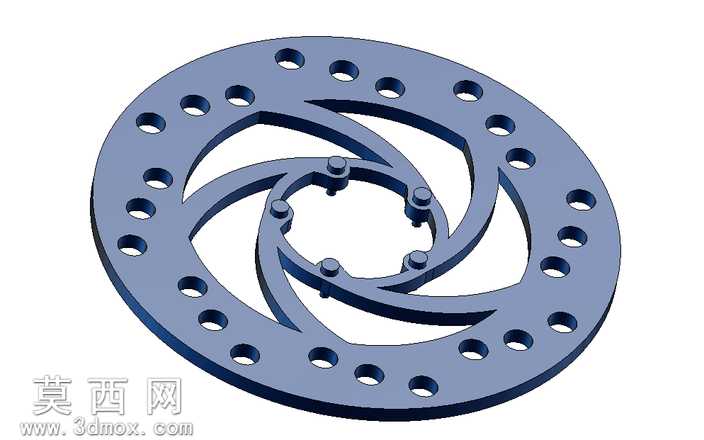

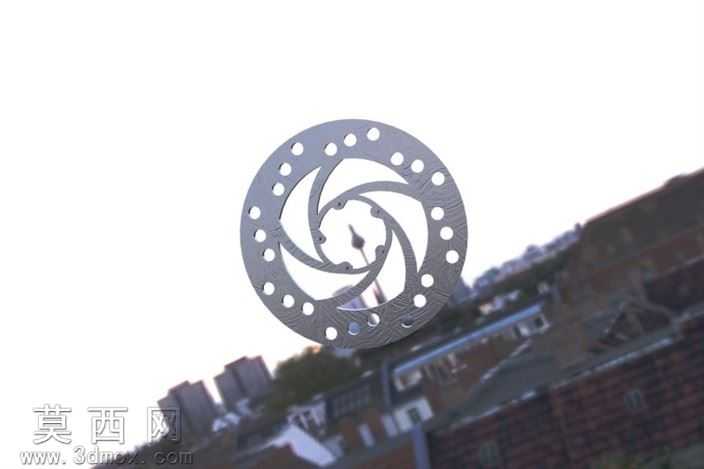

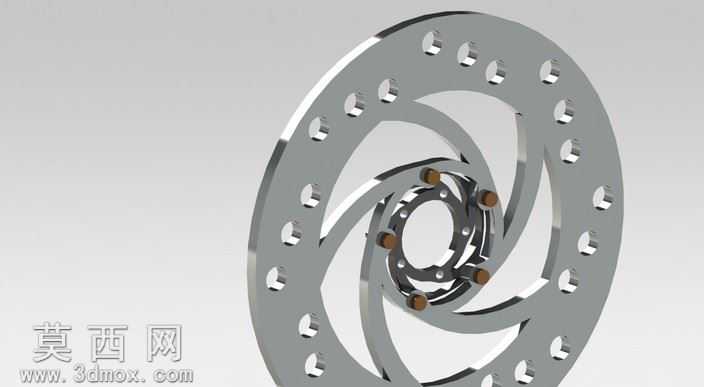

本作品为适配自行车、三轮车的盘式制动器三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先围绕盘式制动器的核心制动逻辑展开结构规划，摒弃传统制动盘的对称辐条设计，采用螺旋流线型的盘体镂空结构，在保证制动盘结构强度的前提下最大化降低部件自重，同时提升制动过程中的散热效率，避免长时间制动产生的热衰减问题。建模阶段首先绘制制动盘的基准草图，以中心安装孔为定位基准，向外阵列排布多层安装固定孔，孔位参数严格匹配常规自行车花鼓的安装尺寸，保证模型的实际装配适配性；盘体的螺旋支撑筋采用曲面放样命令生成，每一条螺旋筋的厚度经过参数化校核，既保证径向受力时的结构刚性，又预留足够的镂空区域供空气流通带走制动热量。中心的制动卡钳联动结构采用装配体建模方式完成，分别构建卡钳基座、制动活塞、摩擦块定位结构、复位弹性组件等子零件，各零件之间添加符合实际运动逻辑的配合约束，可直观模拟制动时活塞推动摩擦块夹紧制动盘的动作过程。材质渲染阶段，制动盘主体赋予哑光金属钢材质，调整材质的粗糙度与金属度参数还原钢制刹车盘的磨砂质感，中心的活塞摩擦块接触面赋予耐磨复合材质，固定铜套部件赋予黄铜金属材质，通过不同材质的区分清晰展现各部件的功能分区，渲染时采用柔和的侧方打光，凸显螺旋盘体的曲面层次感与结构细节。设计过程中充分考虑部件的实际加工可行性，所有结构的倒角、圆角参数均符合机加工工艺要求，不存在无法落地的异形结构，螺旋筋的走向经过受力仿真验证，在夹紧制动时可均匀分散受力，避免局部应力集中导致的盘体变形，整体模型结构完整，装配关系清晰，可直接用于制动结构的原理演示、产品设计参考以及相关教学场景使用。
