汽车通风盘式制动系统带卡钳三维设计

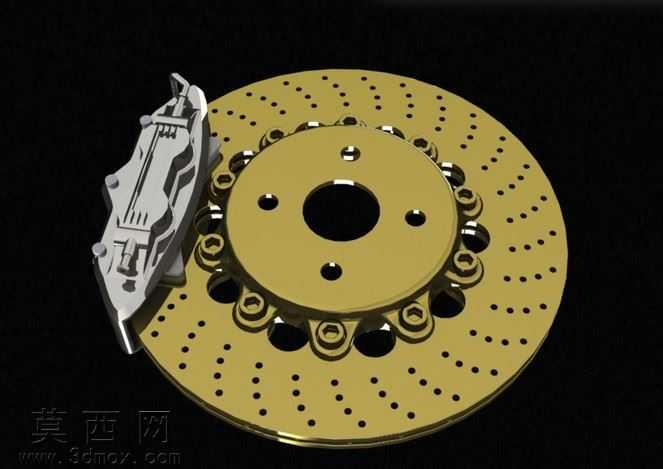

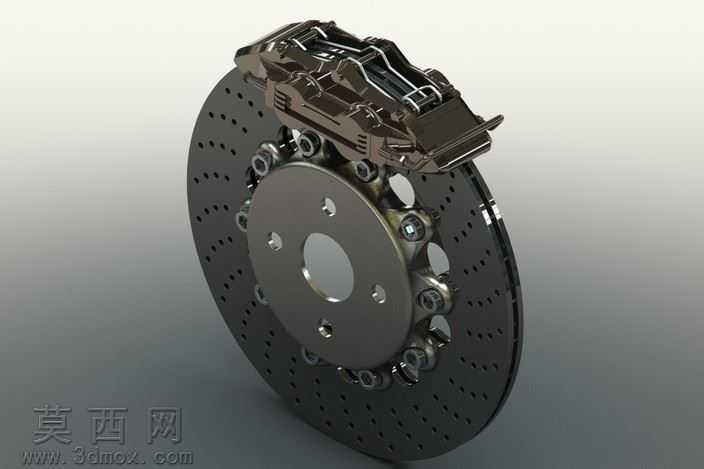

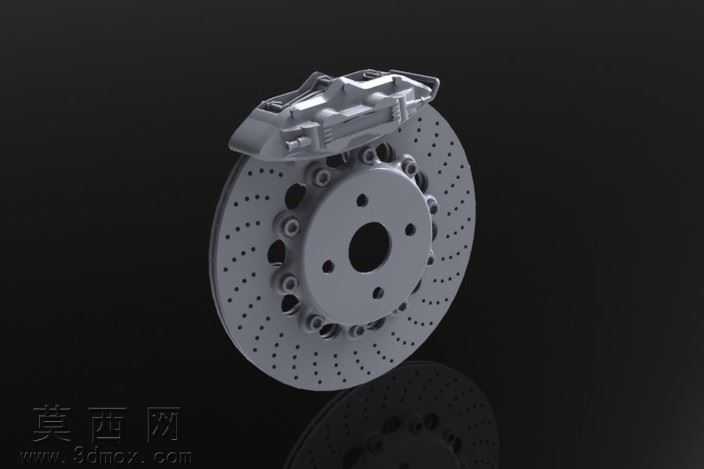

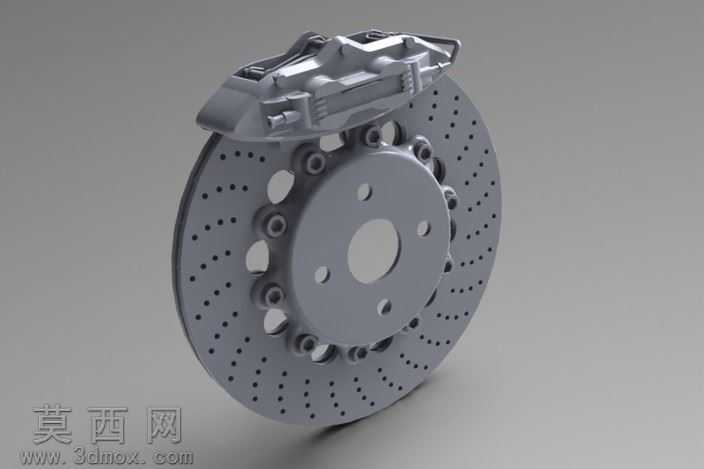

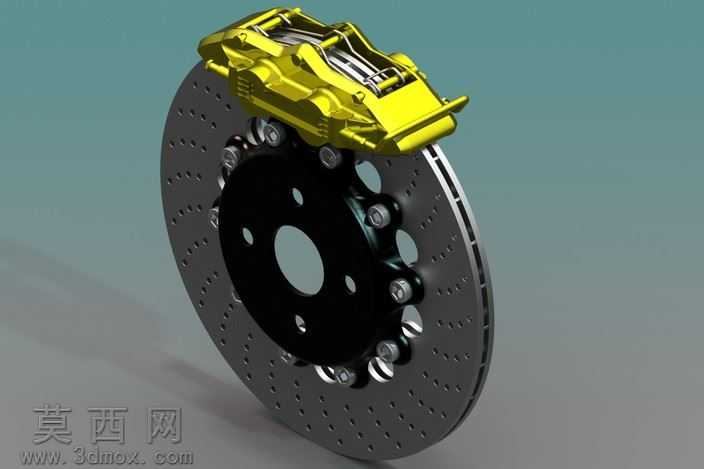

本作品为汽车盘式制动系统的三维建模设计，完整还原了通风打孔制动盘与对置活塞刹车卡钳的装配结构，建模过程严格参考量产车用制动部件的真实尺寸比例，在三维软件中先通过草图绘制制动盘的基础轮廓，区分出中心安装法兰、通风散热筋、摩擦工作面三个核心结构区域，采用旋转凸台命令生成制动盘基体后，通过阵列命令完成盘面散热孔、安装螺栓孔的均匀排布，同时对通风道内部的弧形导风结构做了细节还原，保证模型结构与真实部件的散热逻辑一致。刹车卡钳部分采用多实体建模方式，分别完成卡钳壳体、活塞、刹车片背板、摩擦材料层、导向销、放气螺钉等独立零件的建模，对卡钳表面的加强筋、安装支耳、刹车片的消音片卡槽等细节做了精细化处理，所有零件间的装配间隙完全符合真实制动部件的装配公差要求，可直观展示制动时卡钳活塞推动刹车片夹紧制动盘的动作逻辑。材质渲染阶段，制动盘摩擦面采用带细微划痕质感的铸铁材质，中心安装法兰与通风筋部分做了镀锌金色金属质感处理，还原高性能改装制动盘的外观特征；卡钳壳体采用哑光银灰色金属材质，搭配局部的品牌标识雕刻细节，刹车片摩擦层采用深色复合摩擦材料质感，通过环境光遮蔽、金属粗糙度参数调整，让渲染效果呈现出真实金属部件的光影反射效果。设计过程中重点还原了盘式制动器的核心结构优势，包括打孔盘面的排水排屑设计、通风结构的散热路径、卡钳的浮动安装结构，模型整体结构完整，细节丰富，可用于汽车制动系统的结构展示、原理教学以及相关改装设计的参考使用，清晰展现了盘式制动依靠摩擦力将动能转化为热能实现车辆减速的核心结构逻辑。
