办公场景落地式数码复合机外观结构建模

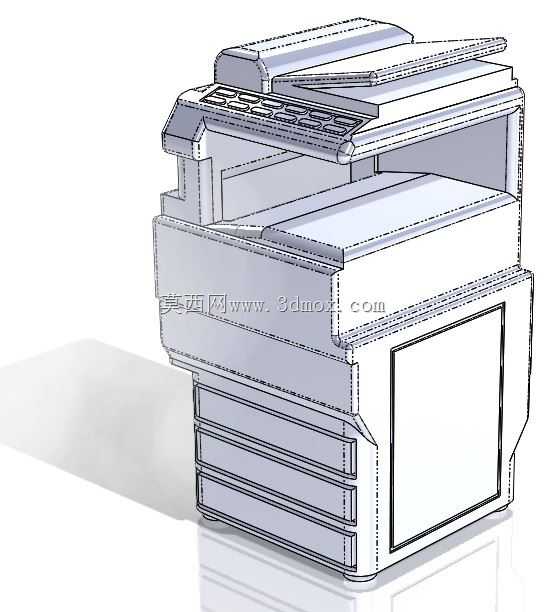

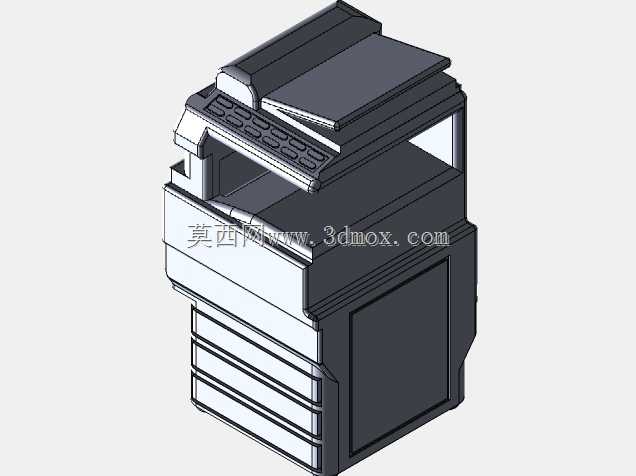

这款落地式文印设备的三维建模，核心服务于办公空间规划、室内场景搭建以及办公配套设施的前置布局验证工作，并非用于设备本身的生产开模，而是聚焦于办公场景中设备摆放的空间适配性校验，帮助空间设计师、办公环境规划人员在方案阶段就能精准把控设备与周边工位、通道、柜体的位置关系，避免后期进场安装时出现空间预留不足、动线遮挡、开门干涉等常见问题。从实际应用场景来看，这类设备普遍部署在企业开放办公区的文印角、部门公共区域、政务服务大厅的自助办理区、图文门店的营业区等位置，日常承担批量文档复印、打印、扫描、传真等复合文印功能，是办公场景中高频使用的公共配套设备，其摆放位置不仅要考虑员工使用的动线便利性，还要预留出纸盒抽拉、上盖掀开、输稿器开合、侧边检修的操作空间，同时要避让消防通道、电源接口、网络端口等固定设施。在设计思路上，该建模完全参考主流商用落地式复合机的真实外观比例进行还原，没有做夸张的造型改动，整体采用方正硬朗的立式结构，上部为扫描输稿单元与操作控制面板区域，中部为出纸与核心成像腔体，下部为多层供纸纸盒，正面预留了操作显示屏的安装区域，侧面做了符合人体工学的弧度收边，既还原了真实设备的视觉质感，也保证了尺寸边界的准确性。外形尺寸方面，建模严格参照同类型设备的实际外部参数设置，整体长宽高约为630毫米、600毫米、1120毫米，这个尺寸覆盖了设备所有外凸部件的边界，包括后部突出的电源接口区域、前部突出的操作面板、上部抬起后不会超出的输稿器最大开合范围，在进行办公布局规划时，只需要按照这个外轮廓预留空间，就能保证设备进场后可以正常安装使用，不会出现尺寸偏差导致的布局返工。建模过程中特意简化了内部复杂的成像、走纸结构，只保留了外部所有可见的结构特征，包括纸盒的分层缝隙、操作面板的按键区域轮廓、输稿器的进纸台造型、侧面的散热格栅位置、底部的支撑脚结构，既保证了外观还原度，也不会因为过多内部结构导致场景加载卡顿，非常适合用于大场景的办公空间可视化项目、虚拟办公场景搭建、办公家具配套方案展示等用途。在安装边界的考量上，建模标注了设备后部需要预留的电源与网线走线空间、前部纸盒完全抽出需要的预留距离、上部输稿器掀开更换耗材需要的顶部空间，这些细节都能帮助规划人员在布局时一次性预留足够的操作余量，避免后期使用时出现操作空间不足的问题，让前期的空间规划方案更具落地性。
