镀锌钢板百叶式通风防雨罩结构设计

这款防雨罩是面向建筑通风、设备散热场景开发的钣金类防护构件，主要应用在建筑外墙通风口、户外机柜散热口、厂房侧墙换气口、新风系统进排风口等位置，核心作用是在保障通风通路顺畅的前提下，阻挡室外雨水、落叶、大体积漂浮杂物进入通风管道或设备腔体，避免内部电气元件、传动构件因进水受潮出现短路、锈蚀故障，同时也能减少外部杂物堆积堵塞通风通路的问题，降低运维人员的日常清理频次。

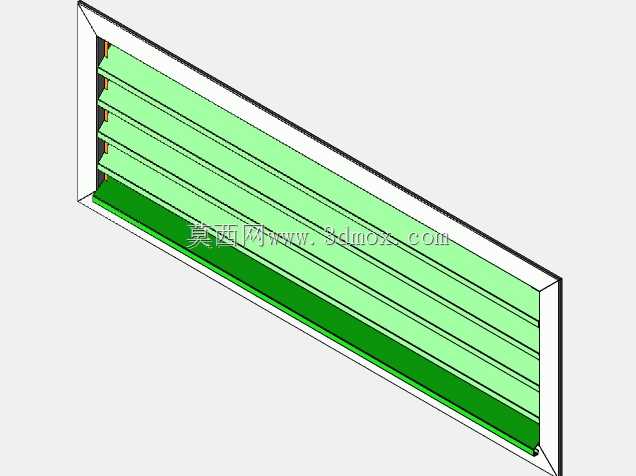

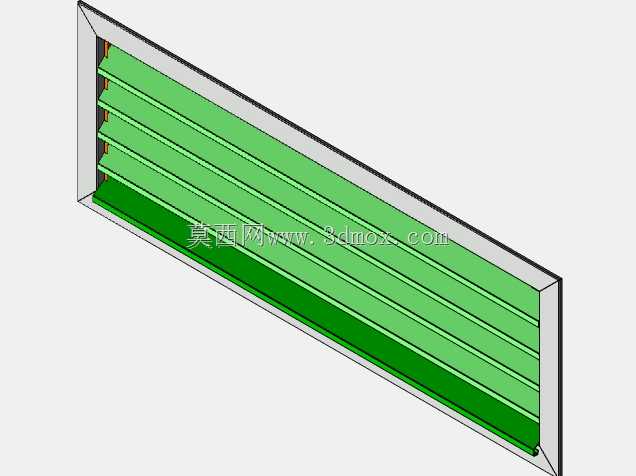

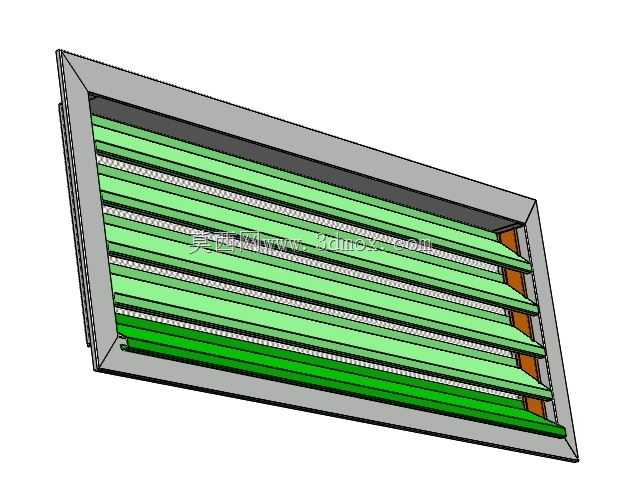

产品采用多组倾斜排布的百叶叶片作为核心挡水结构，叶片采用带导流折边的结构设计，倾斜角度经过反复校核，既能保证气流穿过时的阻力处于较低区间，不会大幅削弱通风散热效率，又能让溅落到叶片表面的雨水顺着折边快速向外侧导流排出，不会顺着叶片间隙向内渗漏。叶片之间设置有细密的防护网层，可拦截蚊虫、柳絮、细小碎屑等杂物，同时不会对通风效率造成明显影响。外框采用折边咬合的钣金拼接结构，整体刚性充足，运输和安装过程中不易出现变形翘曲问题，安装面预留有对应的固定孔位，可直接通过膨胀螺栓、自攻螺丝与墙面或设备外板固定，安装边界规整，不需要现场做额外的裁切适配。

整体外形为规整的矩形结构，核心安装尺寸为1067mm×322mm，整体厚度50mm，适配常规外墙通风洞口的预留尺寸，安装后突出墙面的厚度较小，不会额外占用过多外部空间，也不会因突出过多增加风阻带来的脱落隐患。材质选用0.9mm厚度的镀锌钢板，板材本身具备优秀的防锈耐候能力，可适应户外日晒雨淋的复杂工况，不需要额外做表面喷涂处理就能满足长期使用的防腐要求，所有零部件均为扁平钣金件，加工时可通过激光切割、数控折弯工艺批量成型，生产效率高，材料利用率好，加工成本可控，组装时通过卡扣咬合与点焊结合的方式固定，整体结构牢固，长期使用不会出现叶片松动、异响等问题。在设计过程中充分考虑了不同场景的适配性，叶片的排布间距兼顾了南方多雨地区的挡水需求和北方大风沙尘地区的通风需求，外框的折边结构可在安装时配合密封胶条使用，进一步提升安装缝隙处的防水能力，避免雨水从安装结合面渗入。
