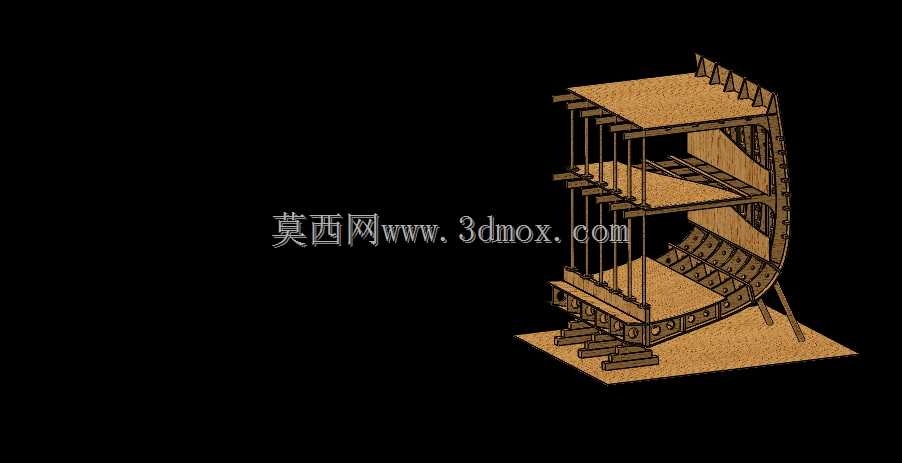

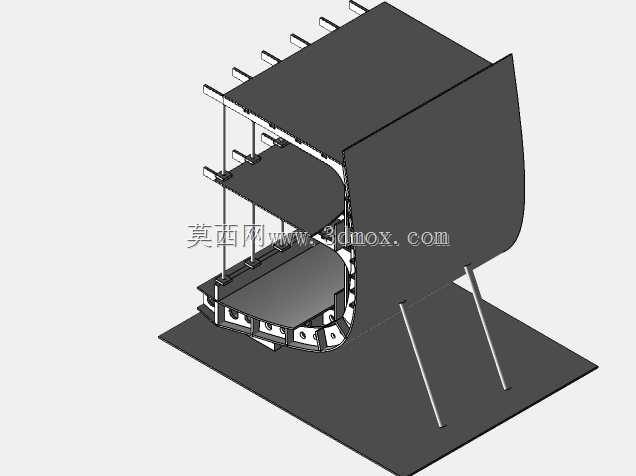

中型船舶中部舱段剖面结构展示

该模型还原了中型船舶中部典型舱段的立体构造，可直观呈现船体从外板到内部各层甲板、支撑构件的完整布局，在船舶设计教学、船体结构认知培训、船舶建造技术交底等场景中具备极高的参考价值。船中区域是船舶总纵强度承载的核心区段，这部分结构的设计合理性直接决定船舶航行时抵御波浪弯矩、剪切载荷的能力，同时也关系到舱室空间利用率、内部管路与设备布置的可行性。从结构功能来看，模型清晰展现了弧形船体外板的排布逻辑，外板通过横向肋骨与纵向桁材形成网格化支撑体系，不同层级的水平甲板将舱段分隔为多层独立空间，可分别满足载货、设备安装、人员通行等不同使用需求，甲板下方的纵骨与横梁共同构成板架结构，既保证甲板承载能力，又通过合理的构件间距控制整体结构重量。竖向的支柱结构承担上层甲板传递的竖向载荷，将力逐层传导至底部双层底结构，底部的肋板与纵桁组成的基座区域，是船舶动力设备、货载重量的核心承载部位，模型中也还原了底部支撑墩的布置形式，对应船舶建造过程中船台搭载时的支撑定位逻辑。设计层面上，该剖面结构遵循船舶结构力学的载荷传递规律，所有构件的排布均对应力流传递路径，弧形外板的曲率适配中型船舶的型线设计要求，既保证航行时的低阻特性，又让外板在水压作用下具备合理的应力分布；各层甲板的开口位置对应实际舱室通道、设备吊装口的布局，开口周边的加强筋结构也在模型中有所体现，还原了结构开孔处的应力补偿设计思路。从安装边界来看，该舱段模型的横向宽度对应船舶型宽尺寸，竖向高度覆盖从船底外板到上层连续甲板的区间，纵向截取的长度包含三个完整的肋骨间距，可独立作为中部舱段的结构展示单元，也可与艏部、艉部舱段模型拼接形成完整船体结构，适配不同场景下的结构展示与教学演示需求，帮助从业者快速理解船中区域各构件的连接关系、受力逻辑与空间布局特点，避免二维图纸带来的空间认知偏差。
