铁三角ATH-M20x专业监听耳机结构还原

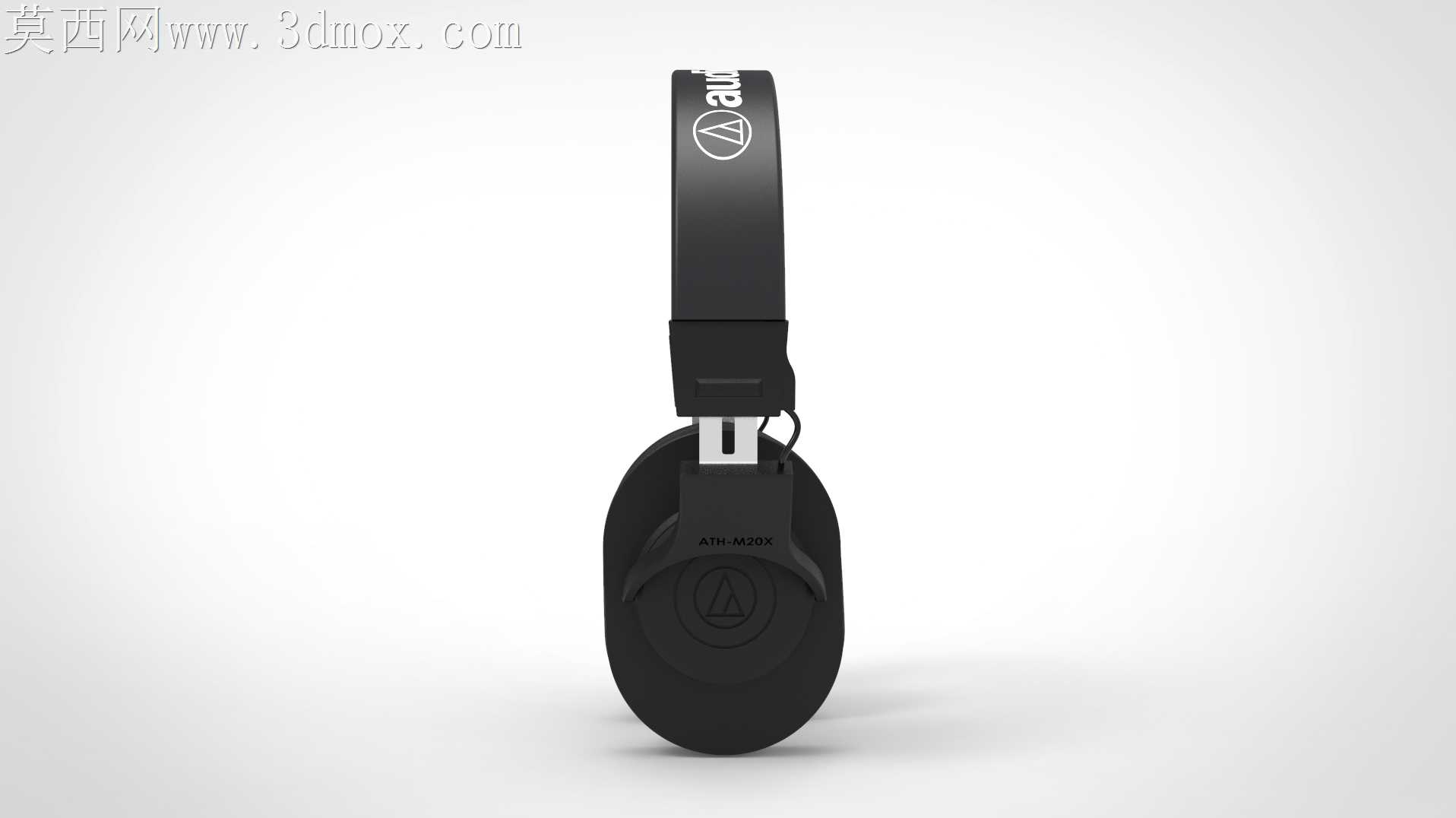

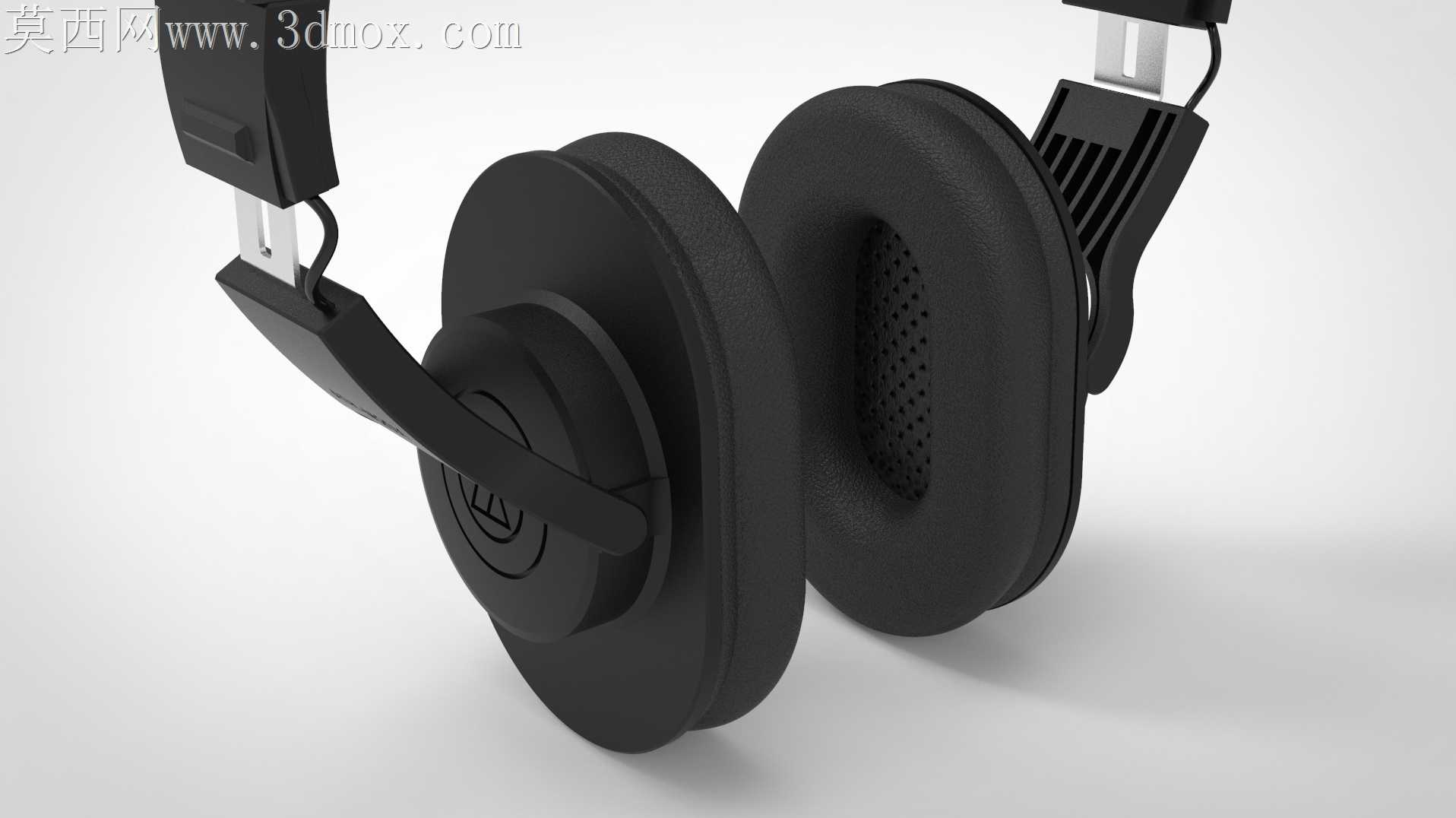

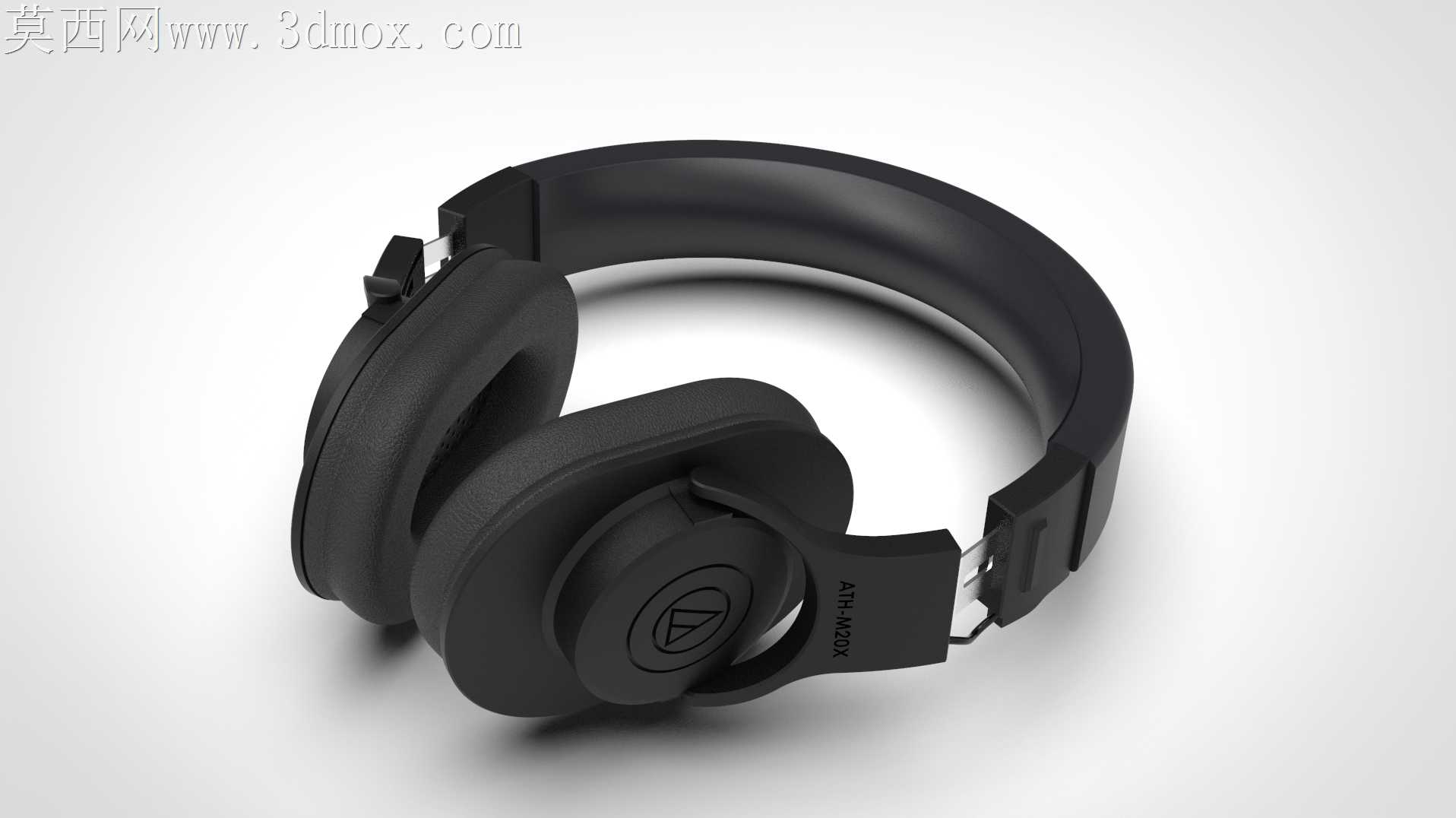

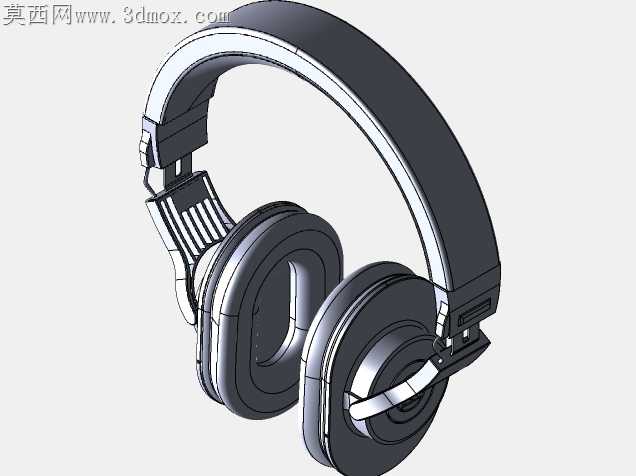

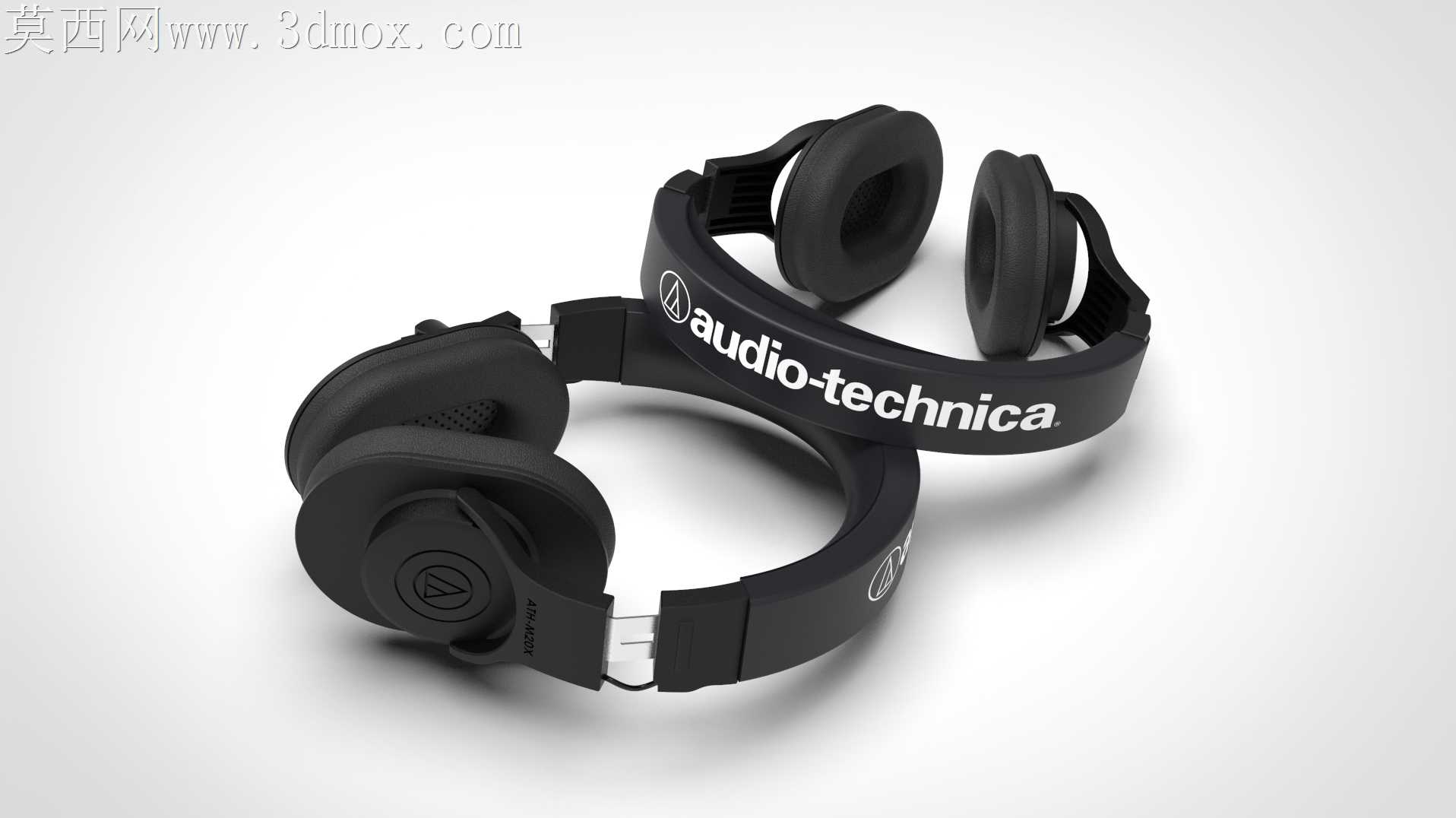

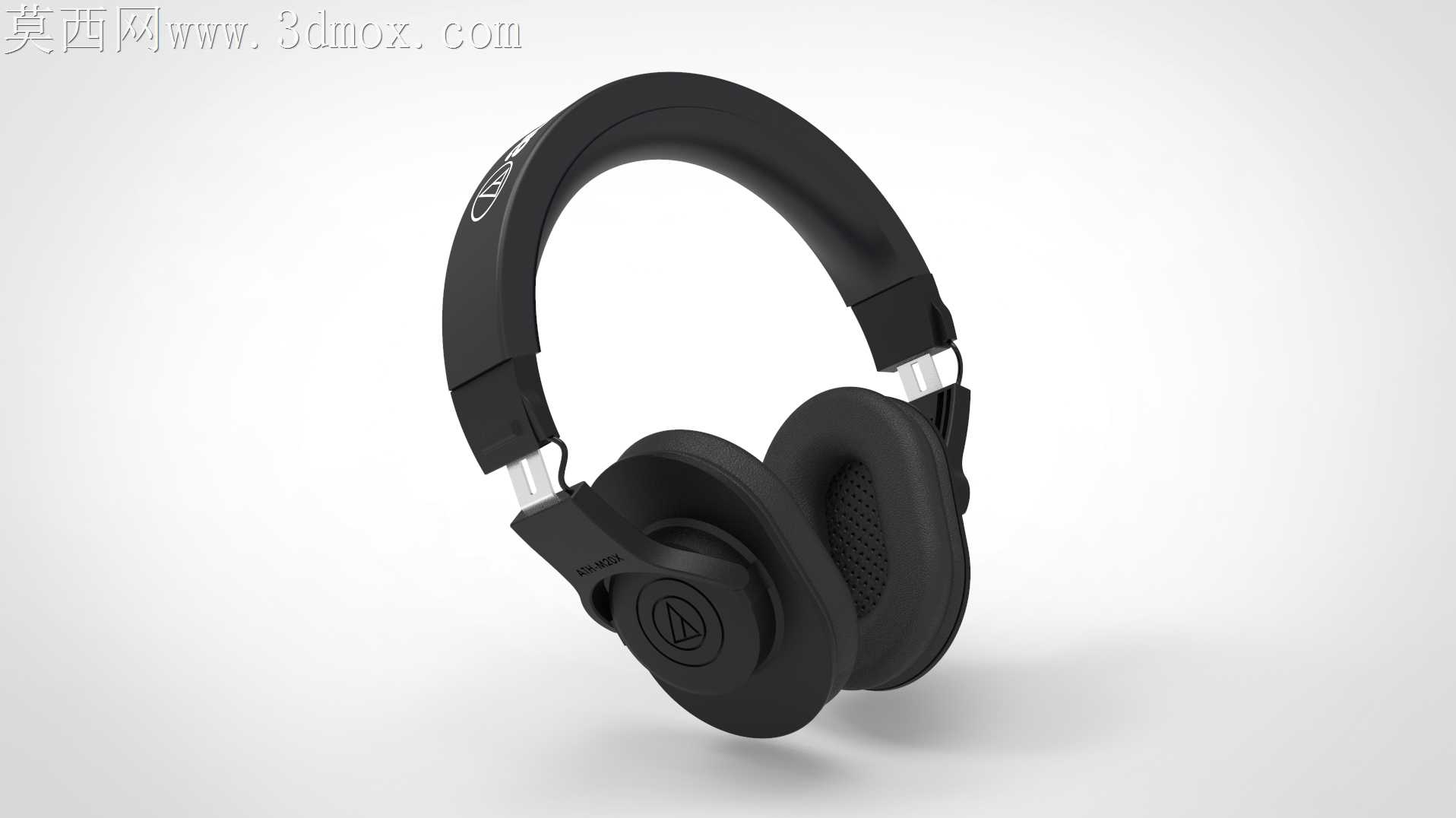

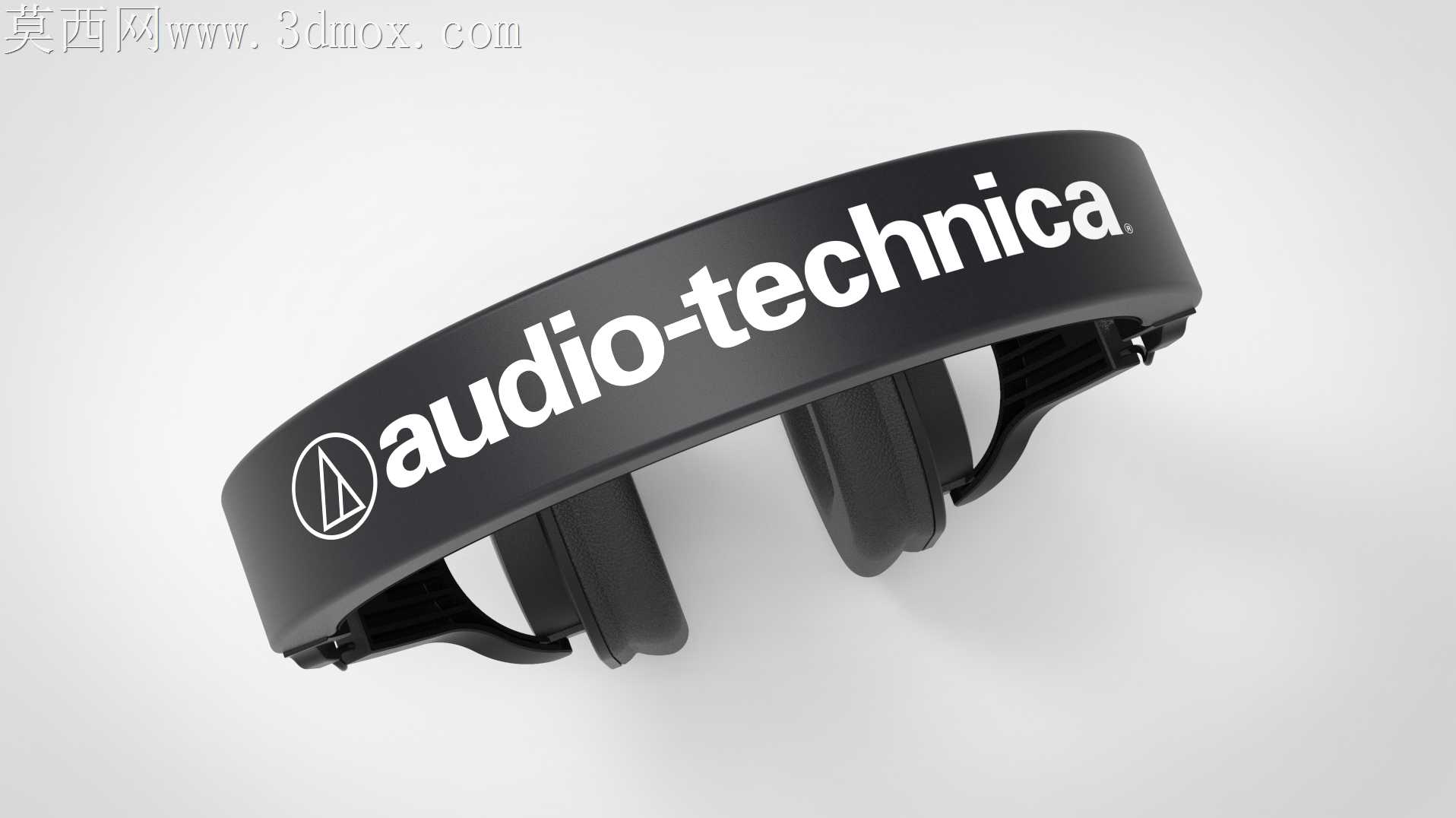

消费级头戴耳机的量产落地中，头梁与耳罩转轴的连接位一直是结构失效高发区，日常佩戴的反复弯折、不同头型用户的撑开张力，很容易让薄壁连接位出现应力发白甚至断裂，这套监听耳机的三维结构在还原时，特意把转轴处的限位卡扣、加强筋做了等比例复刻，没有为了曲面顺滑省略掉内部的支撑结构。耳罩部分的软垫和硬质壳体的配合间隙留得恰到好处，既还原了实物旋转调节时的阻尼感，也能在做装配干涉检查时直接验证卡扣的卡入行程，不会出现虚拟装配时能卡合、实际生产中因为壁厚公差导致卡扣断裂的问题。头梁内侧的缓冲垫弧度贴合人头颅骨的自然曲线，没有做生硬的平直过渡，表面的防滑纹理和头梁主体的包胶层做了分层处理，不同材质的分模线位置避开了用户佩戴时直接接触皮肤的区域，不会出现长期佩戴硌头、出汗后材质黏连皮肤的使用痛点。耳罩的旋转轴做了双向限位设计，水平方向可以适配不同耳位的角度偏转，垂直方向的折叠角度刚好能让耳机平整放入收纳包，不会因为旋转角度过大拉扯内部的走线空间。耳壳表面的品牌标识做了微凸的浮雕处理，和壳体的曲面过渡没有突兀的台阶，做表面晒纹处理时不会在标识边缘出现积漆、露白的瑕疵。耳机线的出线位置做了防弯折的应力释放槽，线身和耳壳连接处的橡胶护套长度刚好覆盖日常弯折的受力区间，避免用户拉扯线材时直接把焊点从PCB板上扯脱。头梁的伸缩调节档位做了等距的卡位凹槽，滑动时的阻尼感均匀，不会出现档位松动滑位、或者卡接过紧难以调节的问题，每一档的卡位深度都经过适配，佩戴时不会因为头部晃动出现档位自行滑动的情况。耳罩内部的发声单元安装位做了环形的密封槽，装配时泡棉密封圈可以完全嵌入槽内，不会出现漏音导致的低频衰减问题，密封槽的深度和泡棉的压缩量匹配，既保证密封性能，也不会因为泡棉过度压缩导致耳罩压耳感过重。
