十字滑块式弹性联轴器结构设计

这款十字滑块式弹性联轴器是机械传动系统中常用的轴系连接部件，主要应用于各类需要补偿两轴安装偏差、缓冲传动冲击的工业场景，覆盖轻工输送设备、小型机床进给机构、自动化生产线传动单元、包装机械动力传输端、纺织机械辊轴连接等多个领域，能够在两轴存在径向偏移、角向偏差或是轴向窜动的工况下稳定传递扭矩，避免刚性连接带来的轴系憋劲、轴承额外磨损、传动异响等问题。

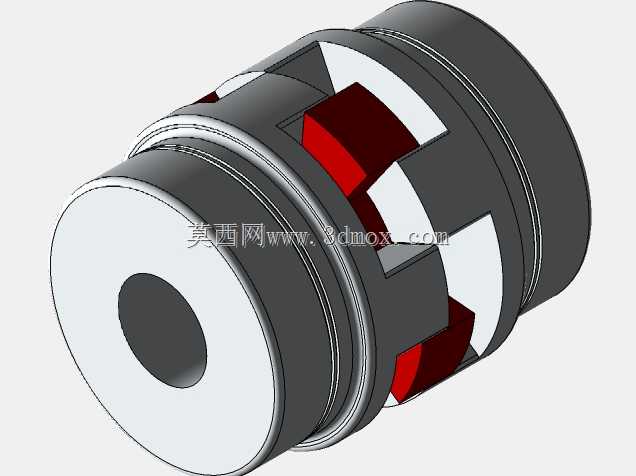

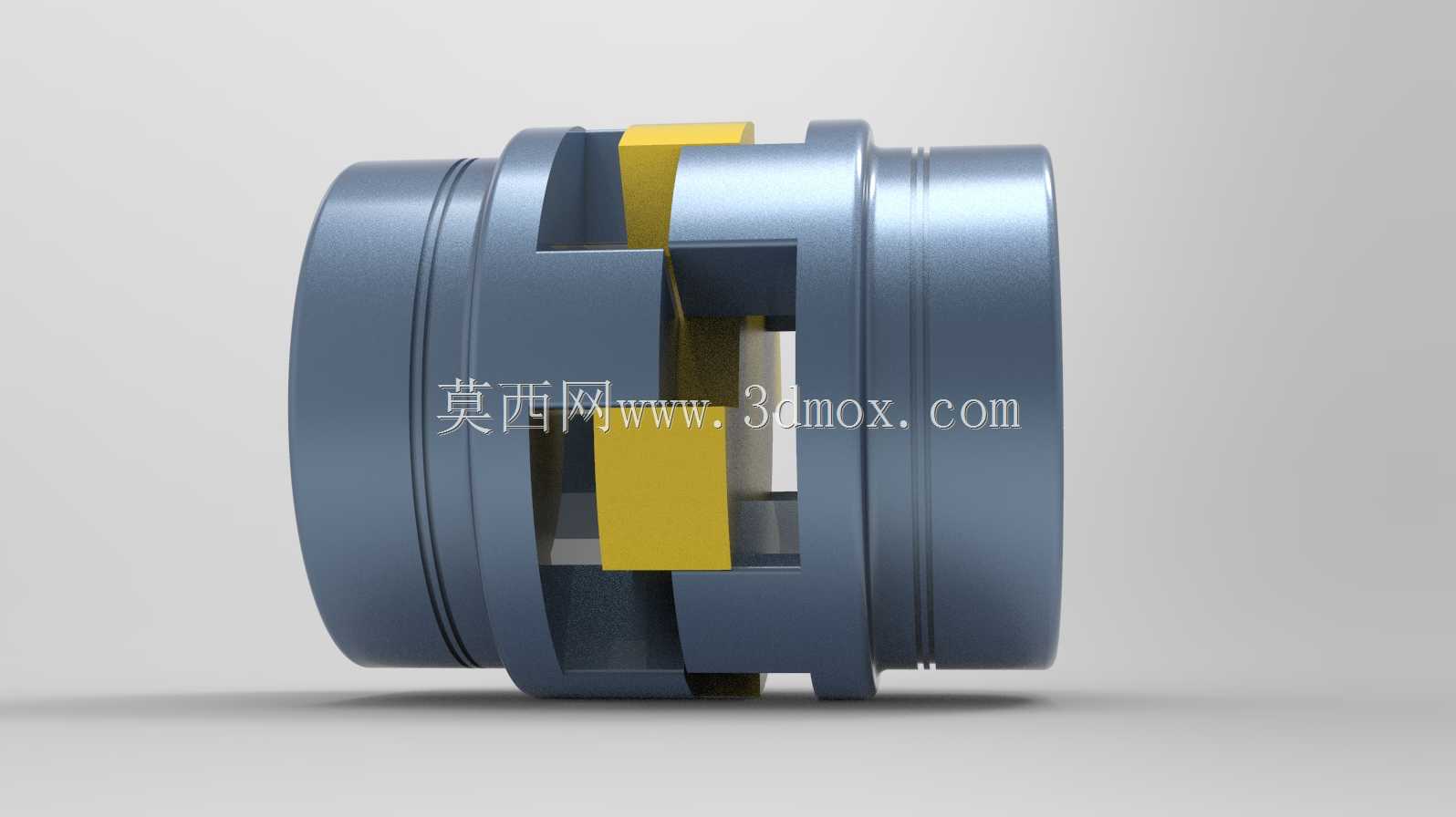

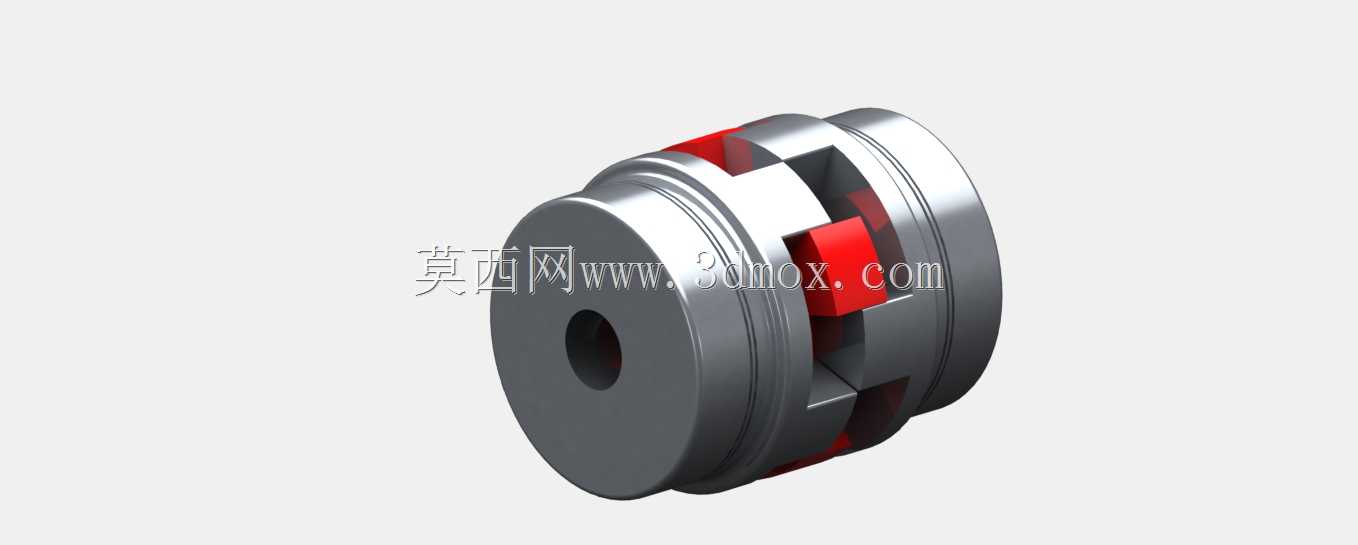

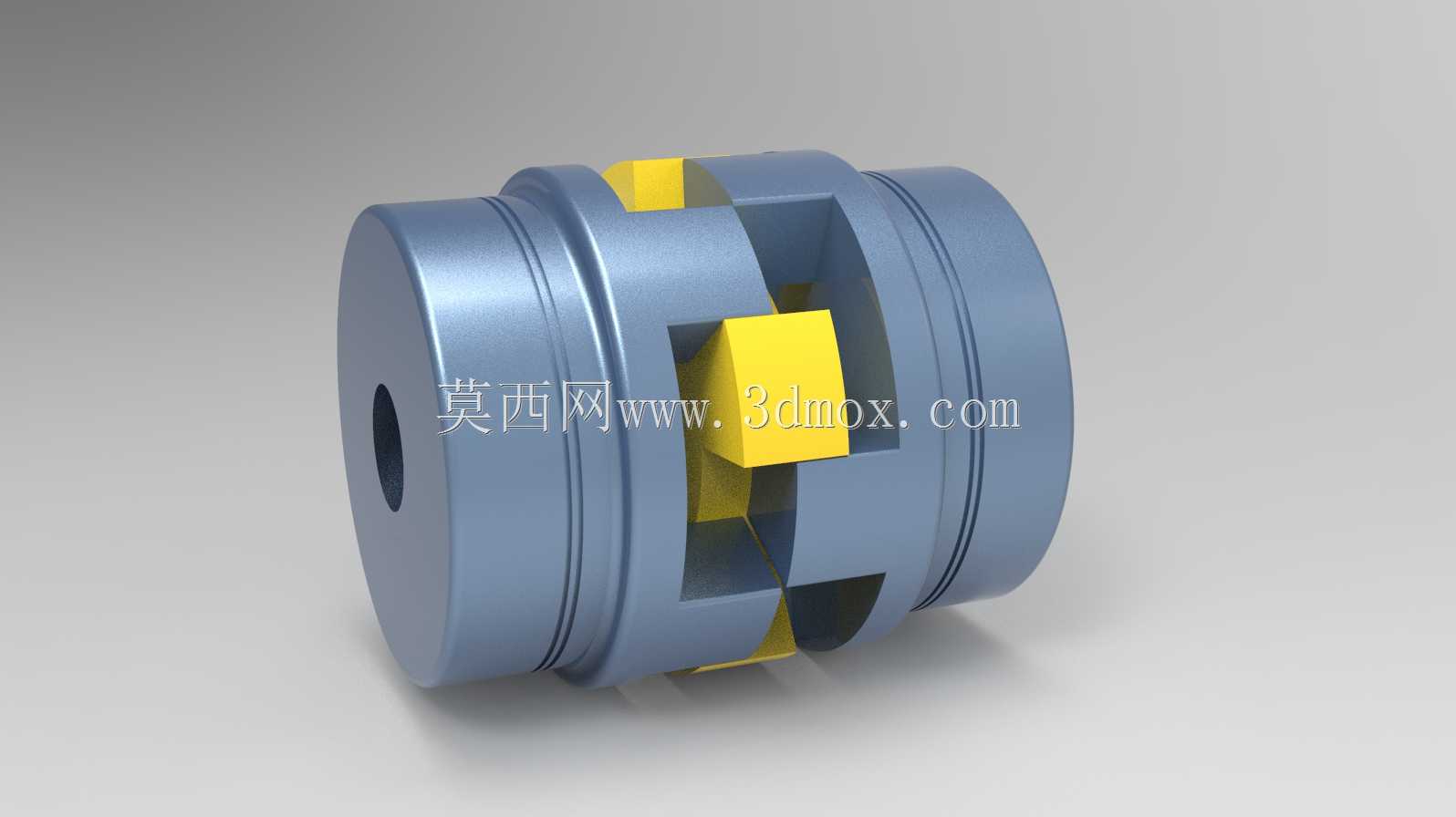

该联轴器采用分体式三段结构设计，两端为带轴孔与锁紧槽的金属半联轴器，中间为十字形分布的弹性缓冲滑块，半联轴器端面开有与滑块凸块匹配的凹槽，装配时滑块的四个凸块分别嵌入两端半联轴器的对应槽位，动力从主动端半联轴器输入后，通过滑块的凸块啮合传递至从动端半联轴器，中间的弹性滑块采用耐磨聚氨酯材质，既可以通过自身的弹性形变吸收传动过程中的冲击振动，降低启停瞬间的扭矩冲击对电机、被驱动件的损伤，也能通过凸块与槽位之间的微小活动余量，补偿两轴安装时产生的径向、角向以及轴向安装误差，降低轴系对中精度的装配要求，提升现场安装调试的效率。

在外形与安装边界设计上，两端半联轴器采用圆柱外形，外圆预留多道环形凹槽，既可以减轻整体自重，也能作为安装时的找正基准面，轴孔可根据不同的轴径需求设计为光孔配顶丝锁紧、键槽连接或是胀套连接形式，适配不同扭矩等级的传动需求；法兰端的安装端面做了平面度精加工处理，保证与电机输出轴、负载输入轴端面的贴合度，避免安装后出现端面跳动影响传动稳定性。整体径向尺寸紧凑，轴向长度较短，能够适配安装空间受限的紧凑传动布局，中间滑块采用模块化可替换设计，长期使用出现磨损后无需拆卸两端半联轴器即可快速更换滑块，大幅降低后期维护的成本与停机时间。设计过程中重点优化了滑块与凹槽的配合间隙，既保证足够的偏差补偿量，也避免间隙过大带来的传动回程误差，兼顾了传动精度与偏差补偿能力，同时在半联轴器的锁紧位置做了应力分散处理，避免锁紧时轴孔出现应力开裂，提升部件的整体使用寿命。
