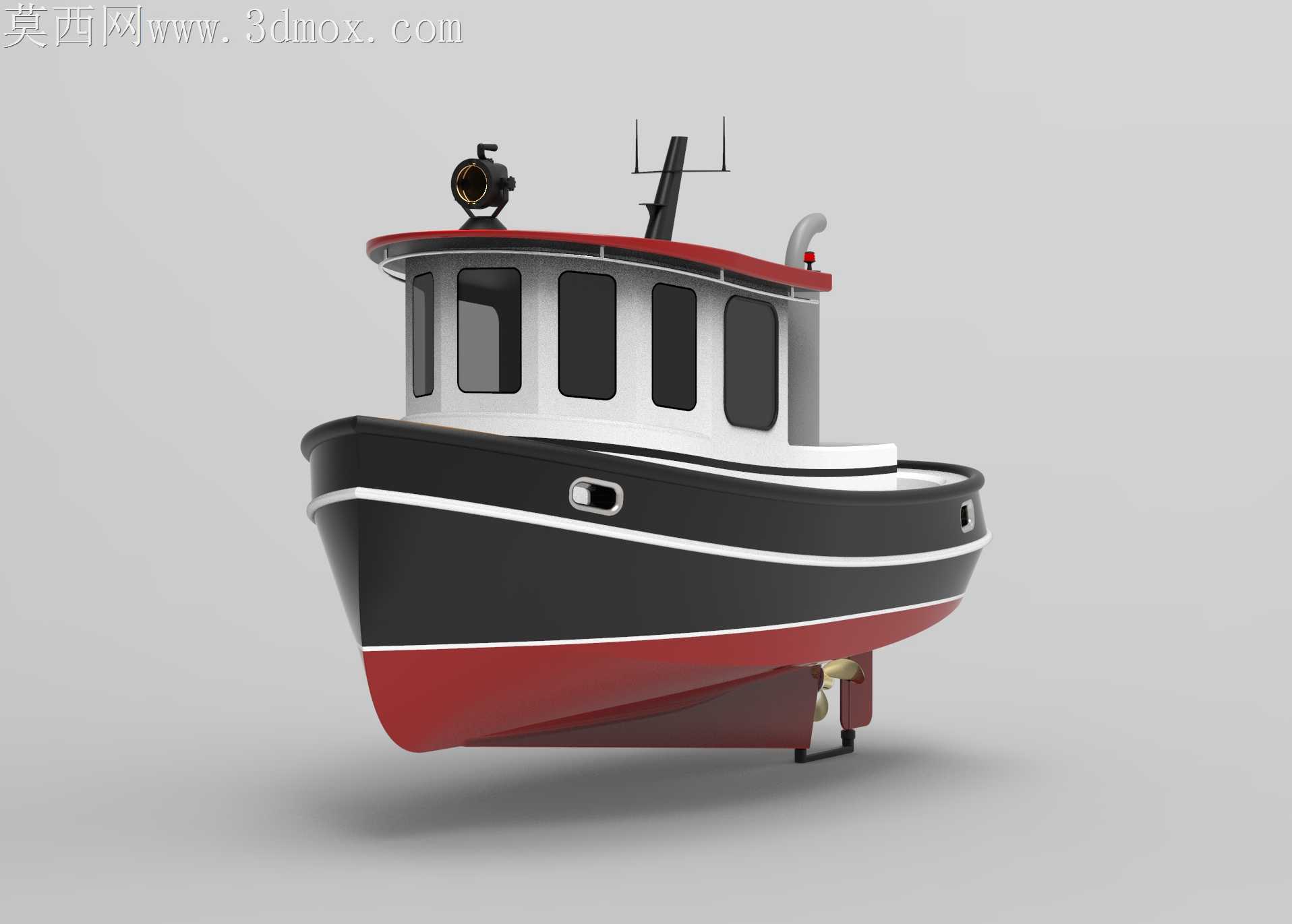

16英尺小型近海作业拖船外观结构设计

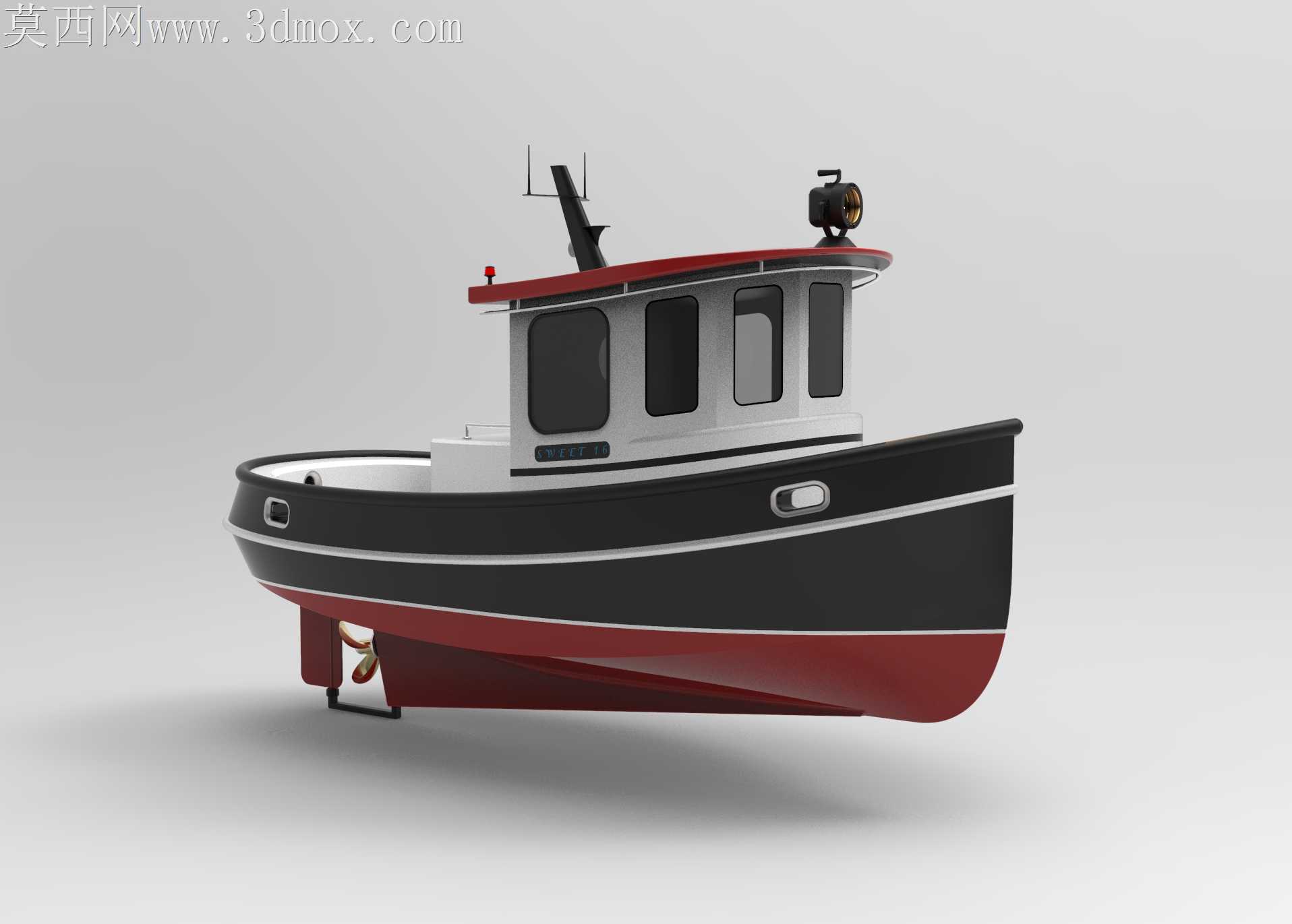

小型近岸拖船常年在浪高0.5-1.2米的港池、内湾作业，船身频繁受拍岸浪侧向冲击，传统直角船舷折角处应力集中系数可达2.7，长期交变载荷下玻璃钢层合板易出现分层开裂，这也是同尺度小型作业船最常见的失效点。这款16英尺拖船的船舷折角做了R120的圆弧过渡，配合船身两道凸起的舷侧加强筋，把折角处的应力集中系数降到1.3以内，不用额外增加铺层厚度就能满足抗冲击要求，船身自重还能控制在合理区间。

驾驶舱顶部的红色檐边不是单纯的装饰造型，向前探出120mm的檐边刚好能挡住正午阳光直射前挡风玻璃，避免驾控人员视线受反光干扰，檐边内侧预留的3mm深走线槽，能把航行灯、探照灯的线缆完全藏在槽内，不用在舱顶额外打孔穿线，从根源上杜绝舱顶开孔带来的渗漏隐患。舱室侧面的三扇舷窗都做了内凹15mm的沉台设计，钢化玻璃嵌入沉台后用密封胶圈压合，比外凸式舷窗的水密性能提升40%以上，雨天航行或者浪溅上船时，水不会顺着窗缝渗进舱内。

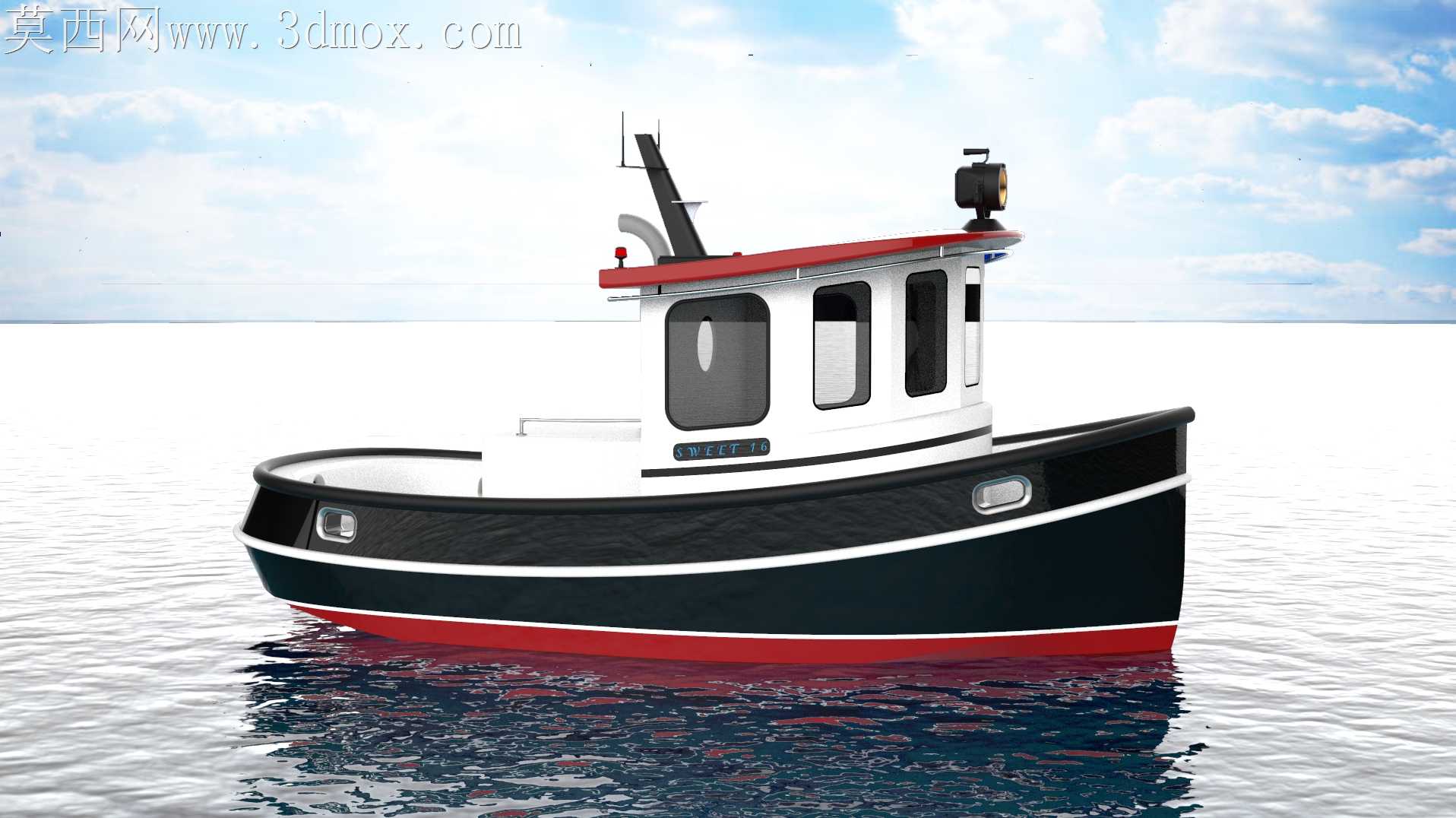

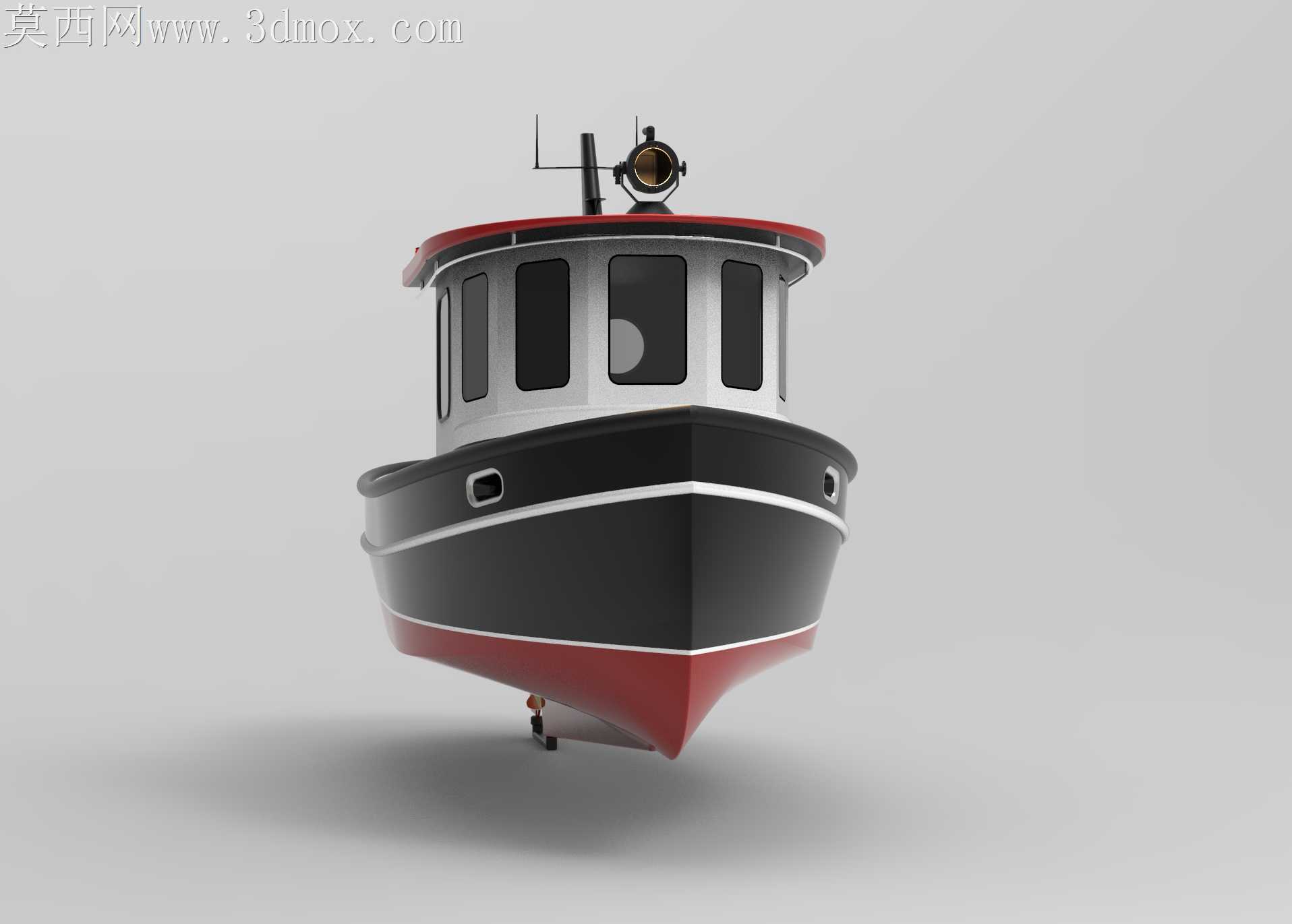

船身黑红两色的分界水线比实际满载吃水线高80mm，港内拖带作业时船身会有2-3度的尾倾，这个高度差刚好能让红色船底漆始终处于水线以下，避免黑色面漆长期泡在水里出现鼓包脱落，减少日常靠泊时的船身补漆工作量。船首的两个嵌入式导缆孔做了15度的外倾角度，带缆作业时缆绳不会和船舷边缘摩擦，能大幅降低尼龙缆绳的磨损速度，导缆孔内侧的圆角做了抛光处理，没有尖锐毛刺，不会割伤缆绳纤维。

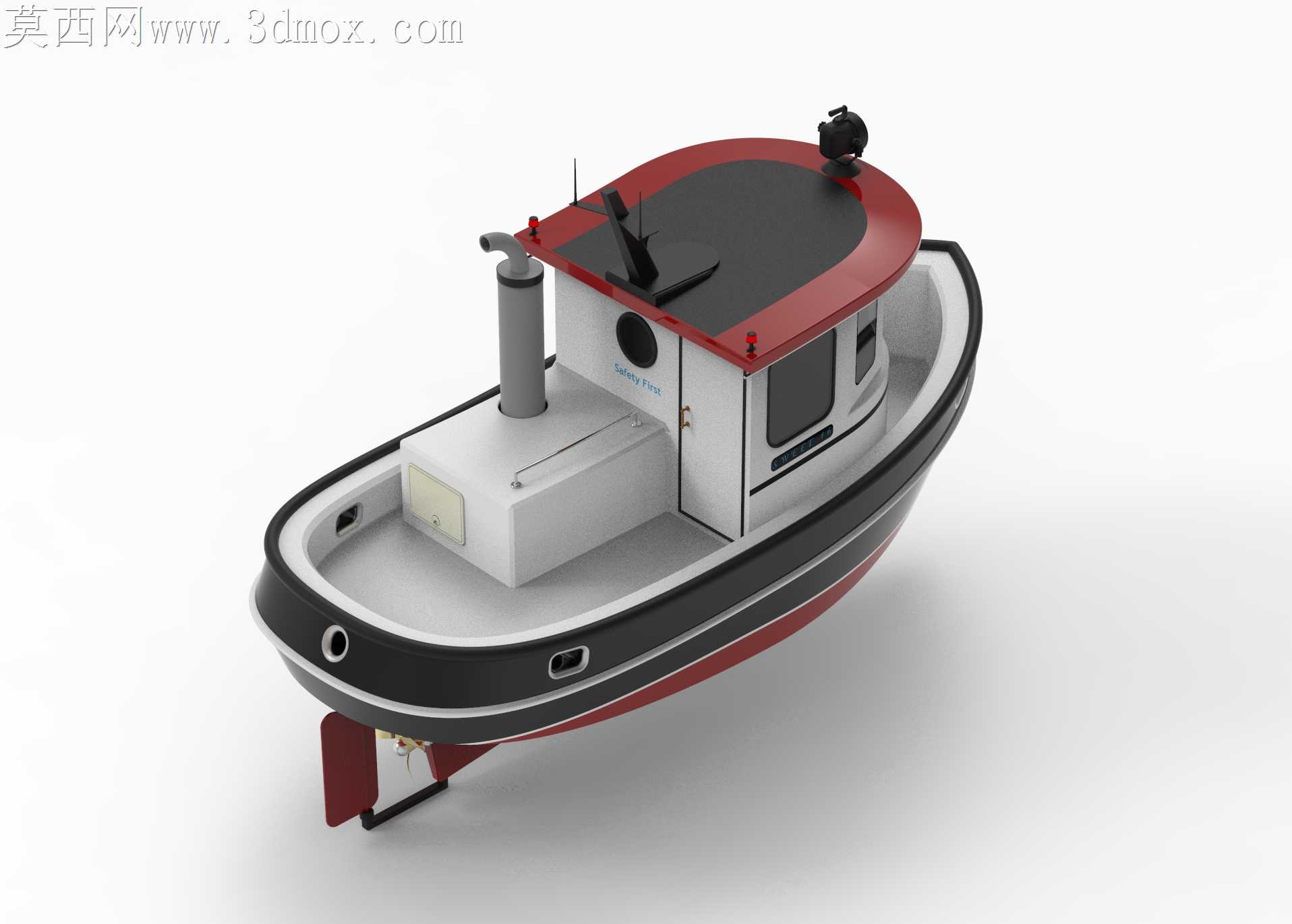

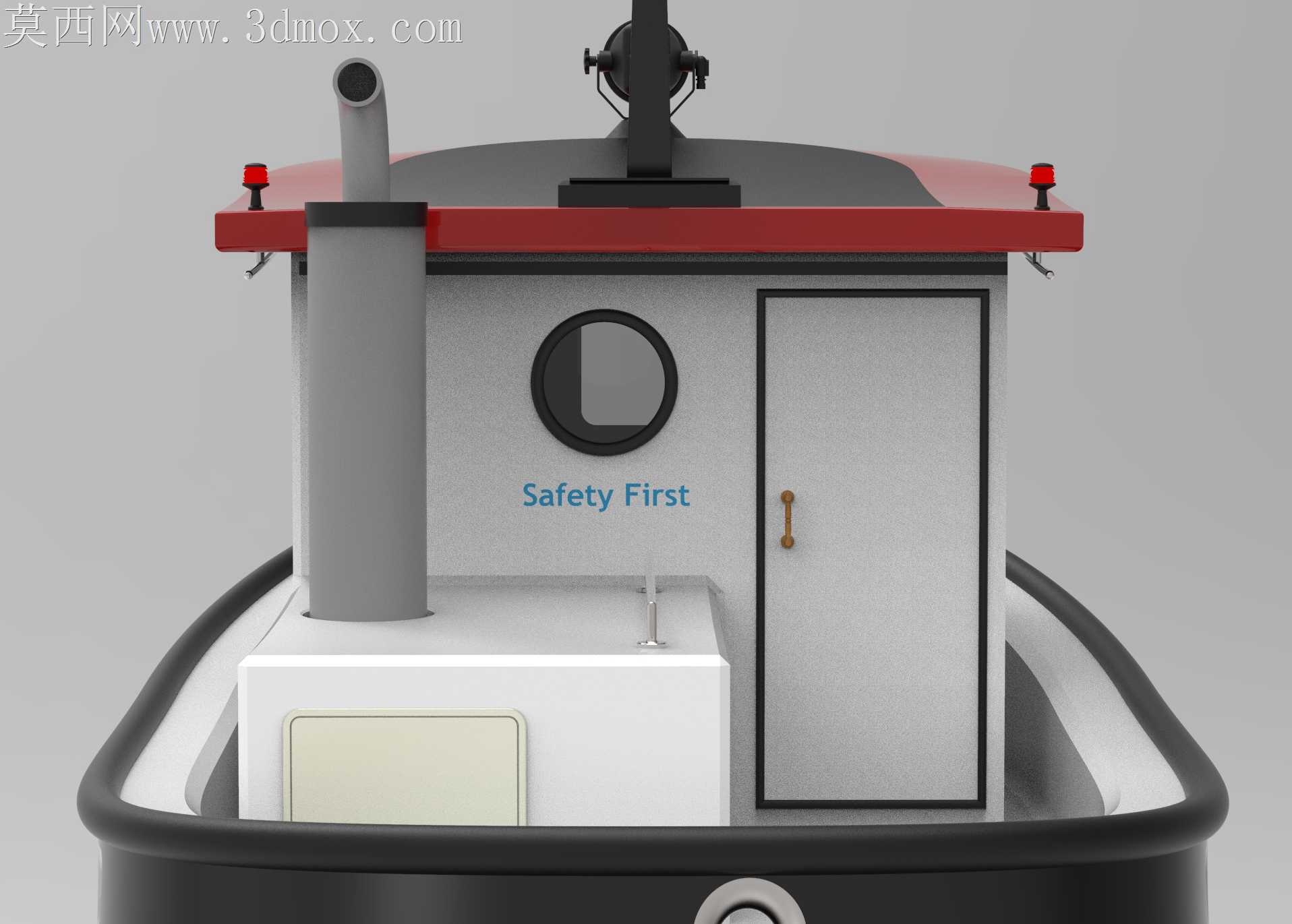

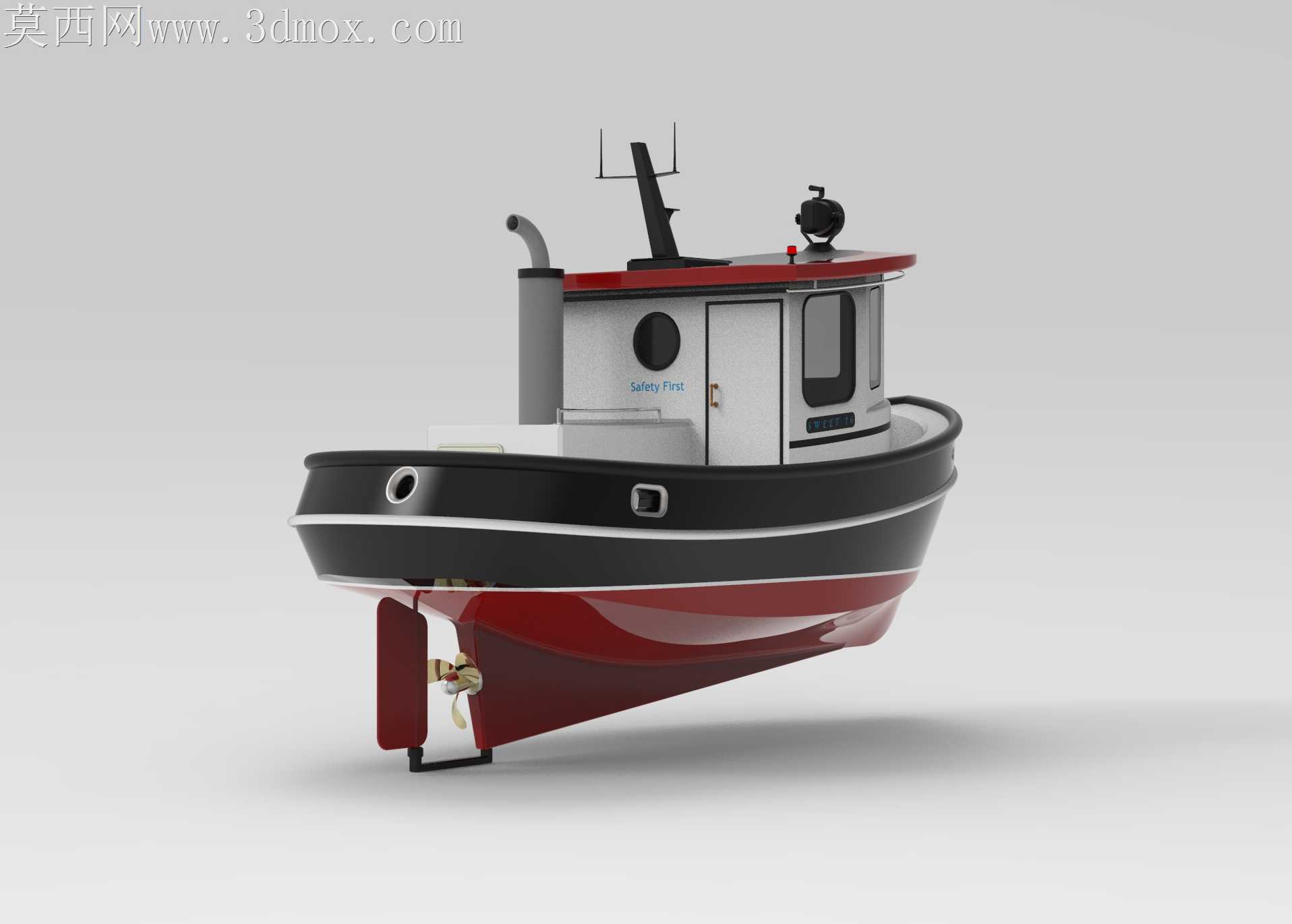

舱顶的探照灯底座做了快拆式结构，日常近岸作业不需要远距照明时可以快速拆下，减少风阻也避免停靠时被磕碰损坏，底座的接线用了防水航空插头，拆装时不用做绝缘包裹，插好就能直接使用。船尾的甲板边缘做了一圈高50mm的挡水舷墙，拖带作业时上浪的海水会顺着舷墙根部的四个排水孔直接排回舷外，不会积在甲板上导致人员滑倒。驾驶舱内部的控制台预留了通用安装孔位，不用额外打孔就能适配不同型号的GPS、甚高频电台，后期改装升级时不会破坏舱室的玻璃钢结构。

船底的舭龙骨宽度只有80mm，刚好能满足近岸低速航行的减摇需求，不会因为舭龙骨过宽增加靠泊时的碰撞风险，也不会在浅水区航行时剐蹭水底。船首的橡胶护舷做了分段式设计，靠泊时如果某一段护舷被撞坏，只需要更换对应的分段，不用整圈护舷全部更换，后期维护成本能降低六成以上。
