1mm壁厚弯型金属波纹通风管道结构

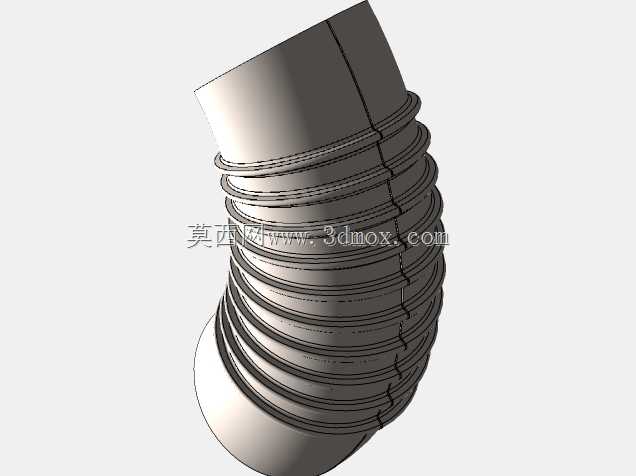

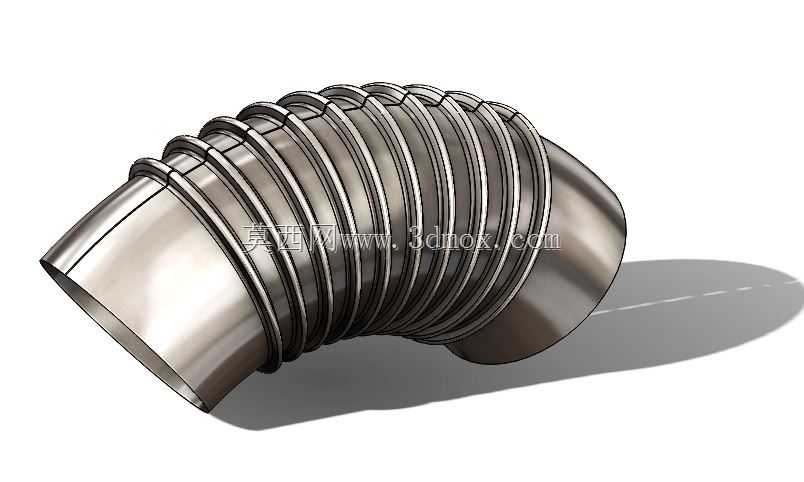

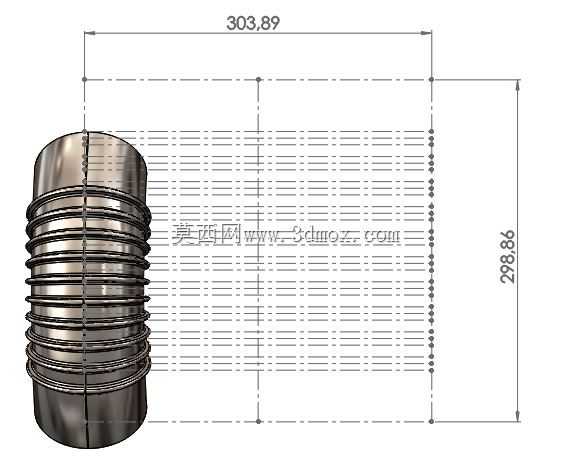

这款1mm壁厚的弯型金属波纹管路，主要应用在民用建筑通风系统、商用暖通空调送风回风链路、工业设备排气导排场景中，可在管路走向需要转向的位置实现柔性衔接，既能够补偿管路运行过程中因温度变化产生的热胀冷缩位移，也可以缓冲设备运行传导至管路的振动，降低管路共振产生的噪音，避免硬接管路因应力集中出现焊缝开裂、接口松脱的问题。在实际使用场景中，这类弯型波纹管常被安装在空调机组出风口与硬质送风管道的衔接段、新风系统管路转弯避让建筑梁柱的位置、工业除尘设备的吸气臂转向段，也可用于小型通风设备的排气口转向连接，适配常温常压下的空气、低浓度无腐蚀性气体的输送需求。产品整体为45度弯转结构，管壁采用1mm厚度的金属板材一体成型，管身设置连续的环形波纹凸起结构，这种波纹结构让管体在径向具备足够的结构强度，不会因管内风压变化出现吸瘪变形的问题，同时在轴向和弯转方向保留了一定的活动余量，安装时可以根据现场实际的管路对位偏差做小角度的微调，降低现场安装的对位精度要求，提升施工效率。两端为光滑的直边插接段，没有额外的法兰凸缘结构，安装时可以直接插入对应内径的硬质金属风管内部，配合抱箍或者密封胶即可完成固定密封，适配常规同规格圆形通风管路的安装尺寸，不需要额外定制转接配件。设计过程中重点平衡了管壁厚度、波纹密度与弯曲弧度的匹配关系，1mm的壁厚既保证了管体的结构强度，避免安装过程中用力过大造成管体变形，也控制了整体的重量，降低管路悬挂安装时的承重负载；波纹的间距和凸起高度经过反复调整，既保证了管体的柔性补偿能力，也不会因为波纹过密导致管内风阻过大，影响通风系统的送风效率；弯转段的弧度采用平滑过渡设计，没有直角折边，管内气流通过时不会产生明显的涡流紊流，能够有效降低气流通过时产生的风噪，提升通风系统的运行静谧性。安装边界上，两端直段的长度预留了足够的插接深度，即使现场管路存在小幅的轴向间距偏差，也可以通过调整插接深度完成适配，不需要额外裁剪管路；管体的最大外径比同规格硬质风管的外径略小，能够顺利嵌入硬质风管内部，外部的波纹凸起不会和硬质风管端口产生干涉，安装后整体管路的内壁过渡平滑，不会出现台阶扰流的问题。
